项目 5  钢筋混凝土构件通用构造
  • 1 项目描述
  • 2 学习目标

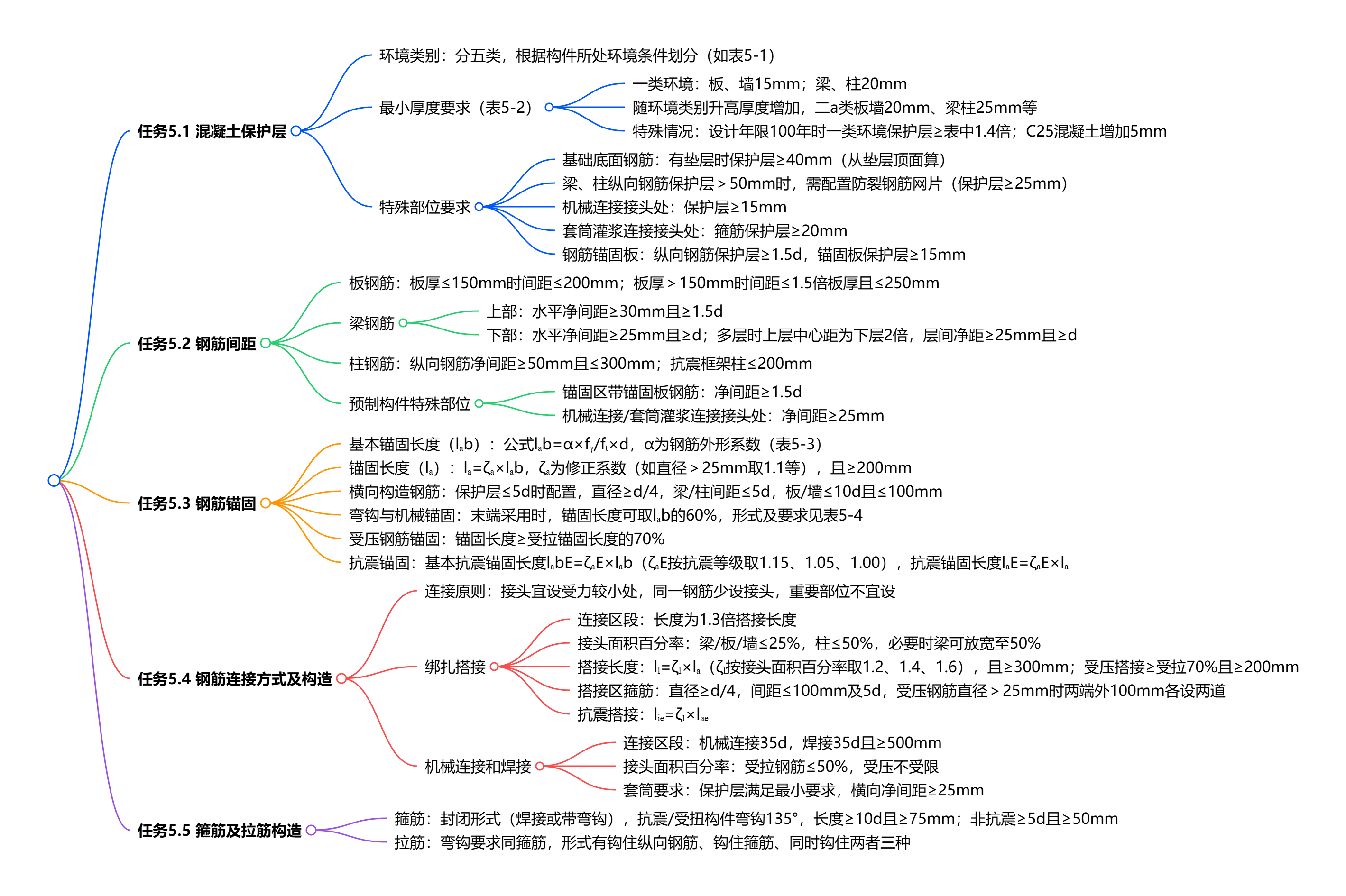

  • 3 思维导图

本项目主要介绍了一般钢筋混凝土构件的构造要求，包括混凝土保护层、钢筋间距、钢筋锚固、钢筋连接方式及构造、箍筋及拉筋构造。采用钢筋混凝土材料制成的预制构件应满足以上要求。
