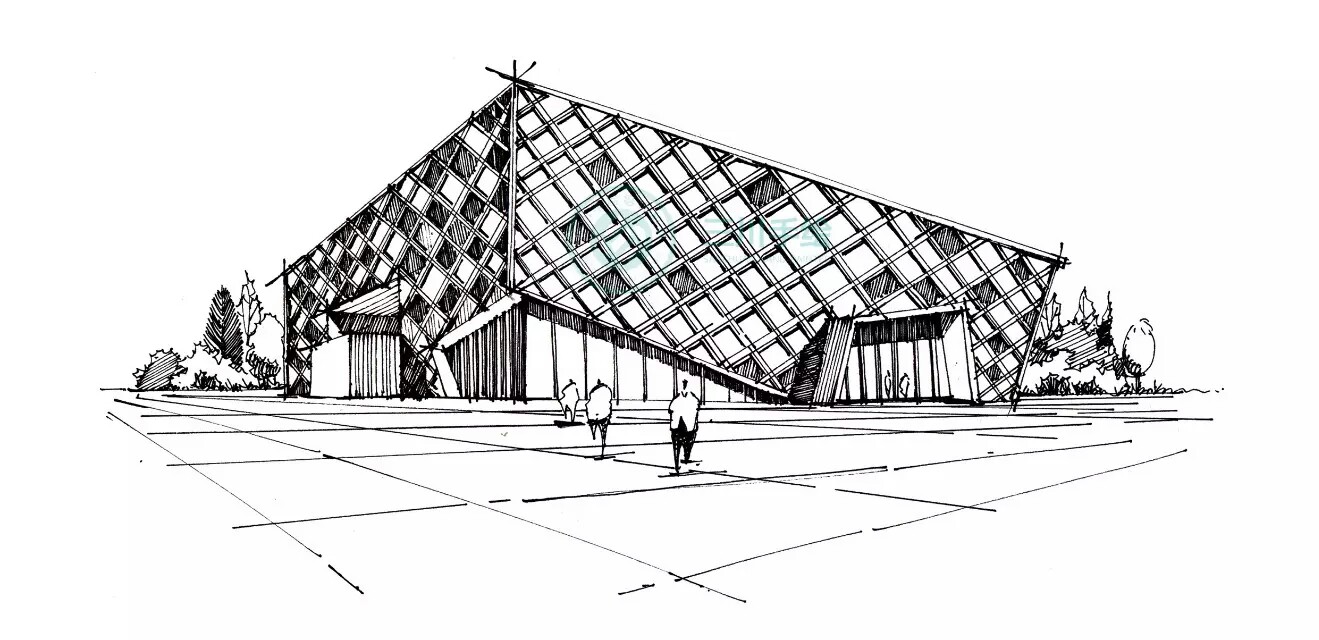

一、两点透视——基础知识与练习

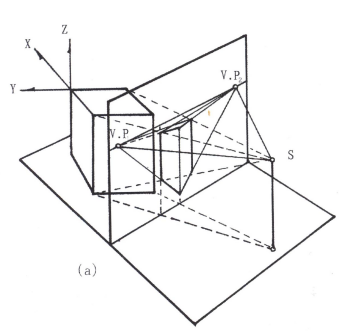

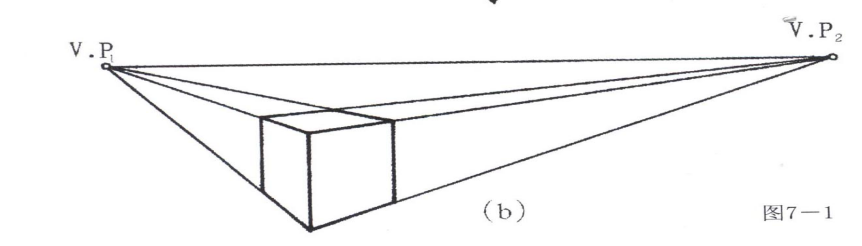

两点透视的概念：

    物体只有铅垂轮廓线（高度方向）与画面平行，但其他面都与画面相交，于是在画面上形成了两个主向灭点。两点透视也叫成角透视。

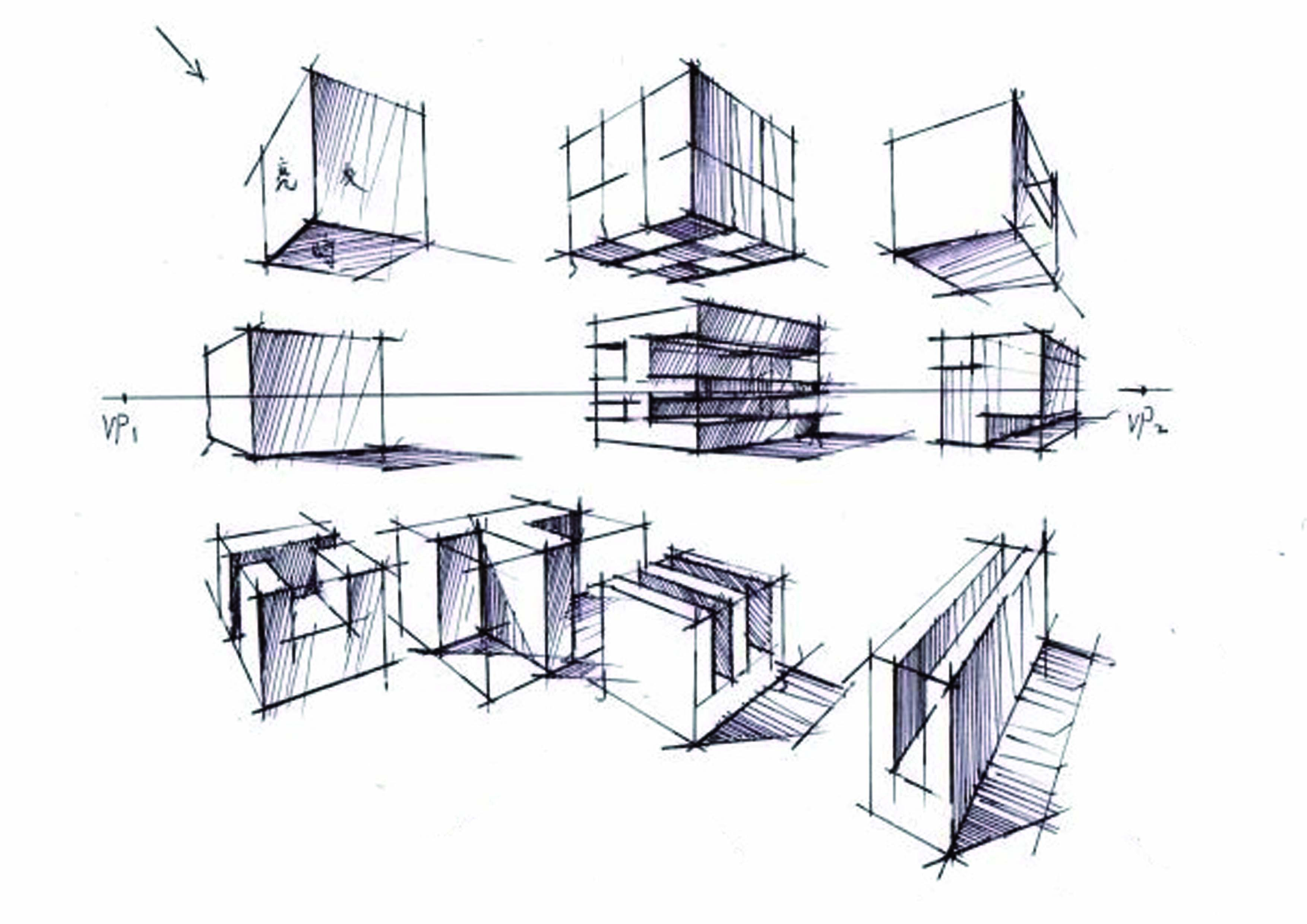

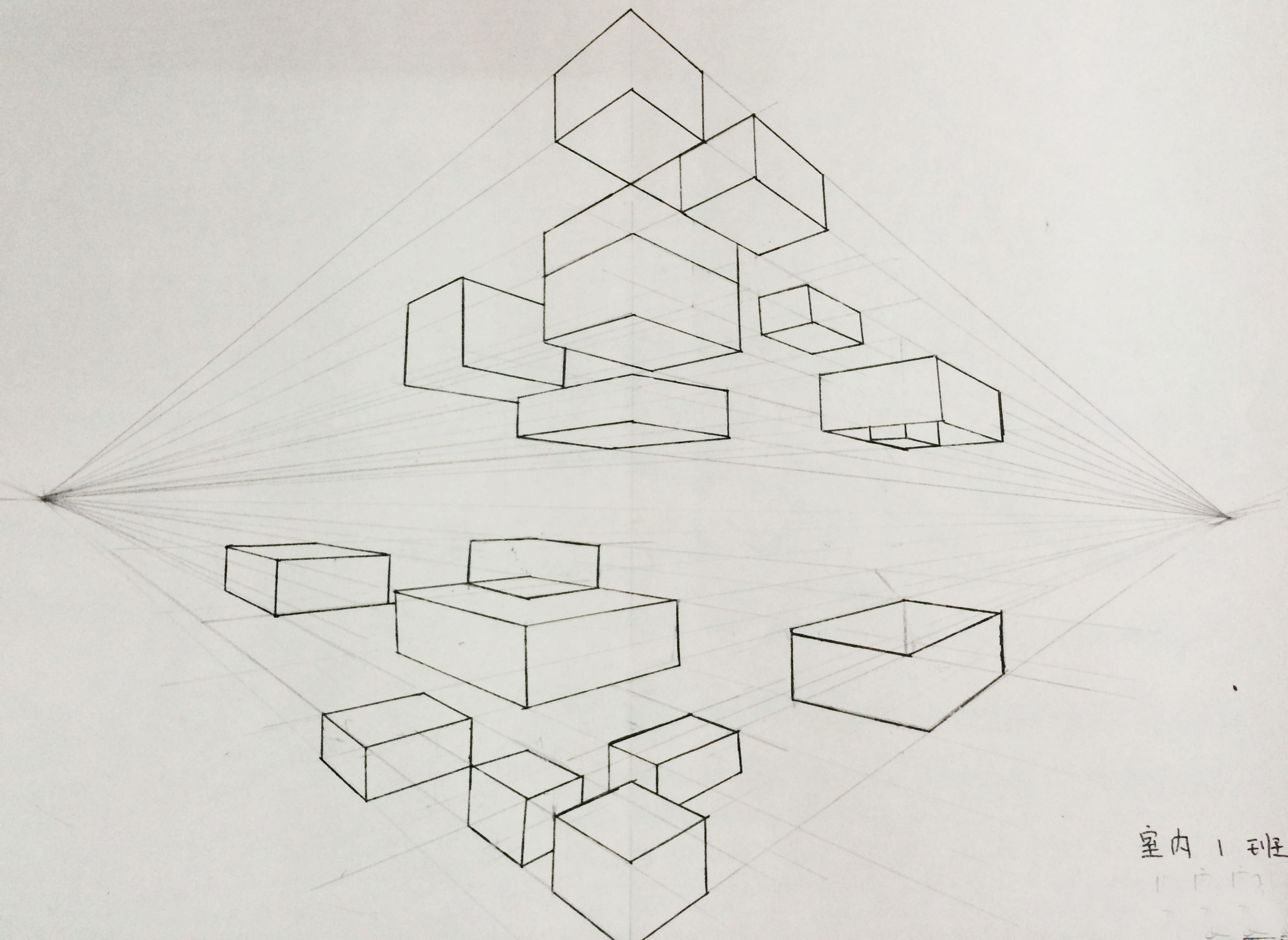

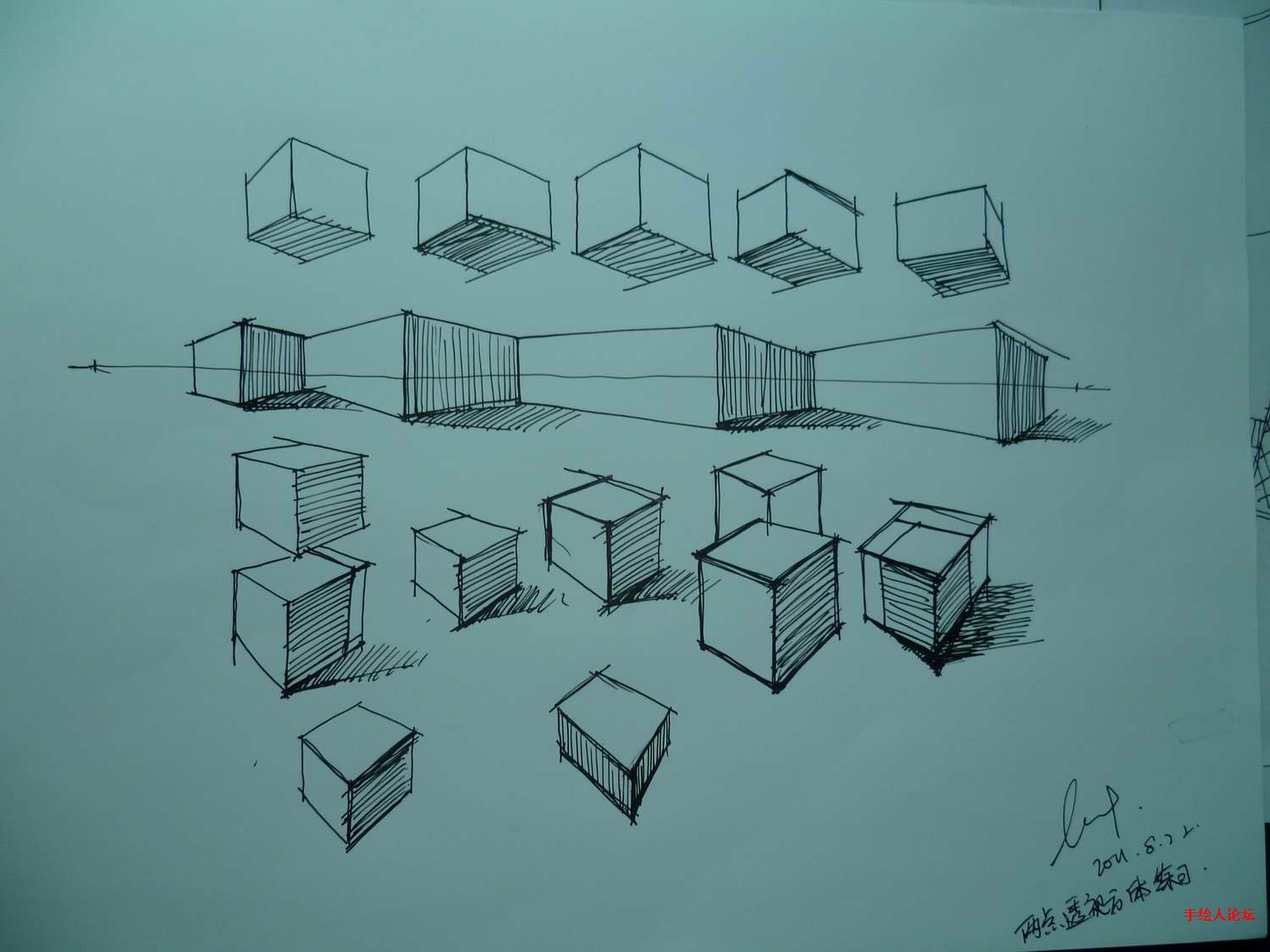

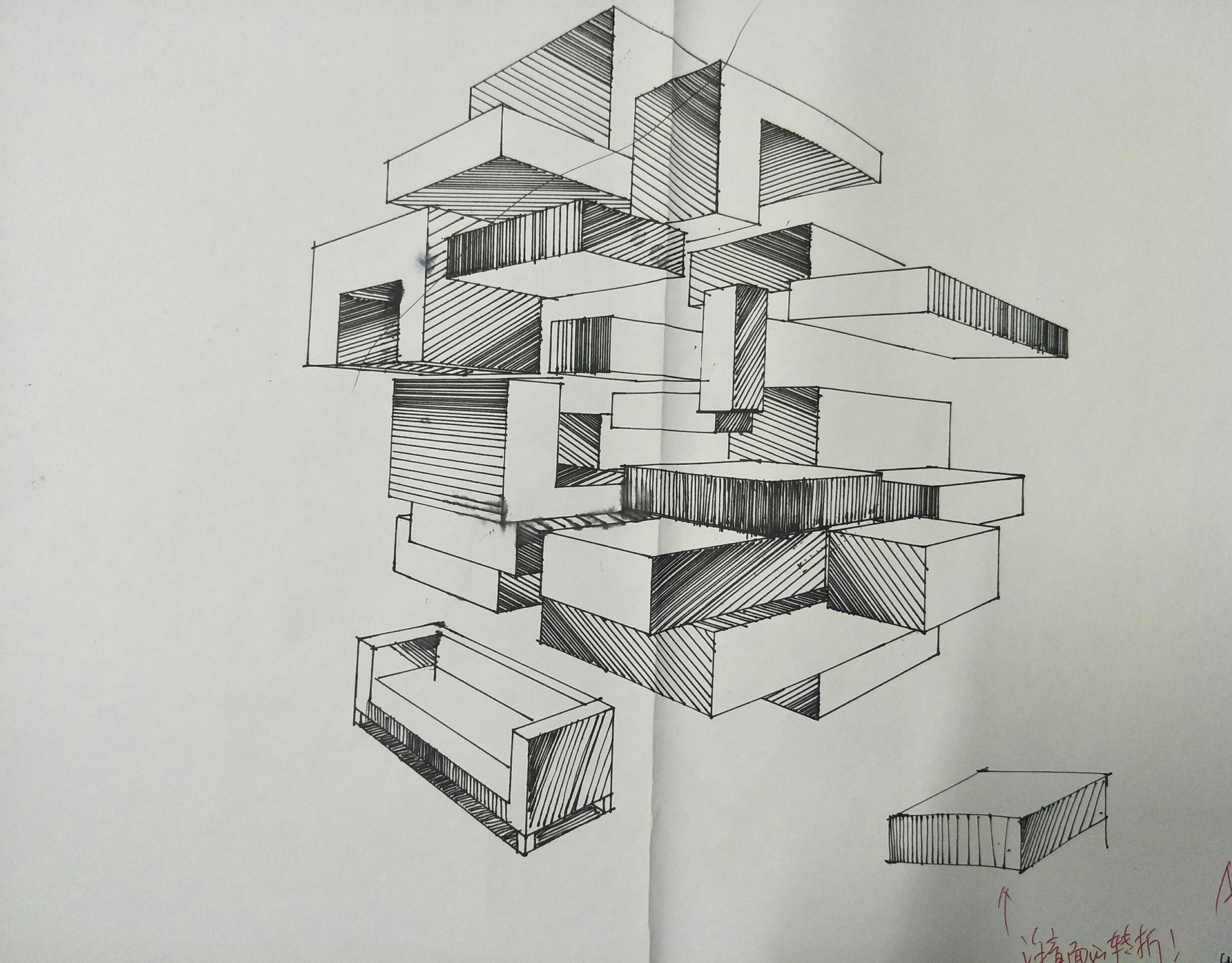

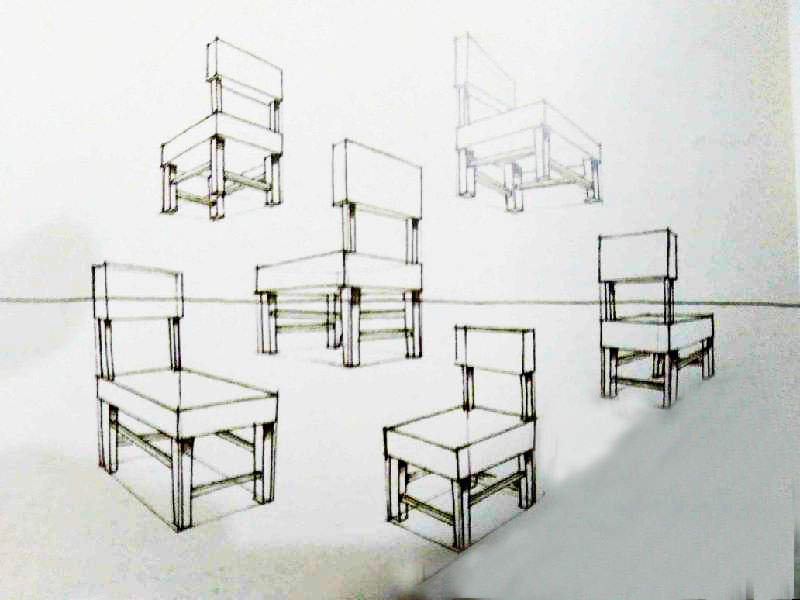

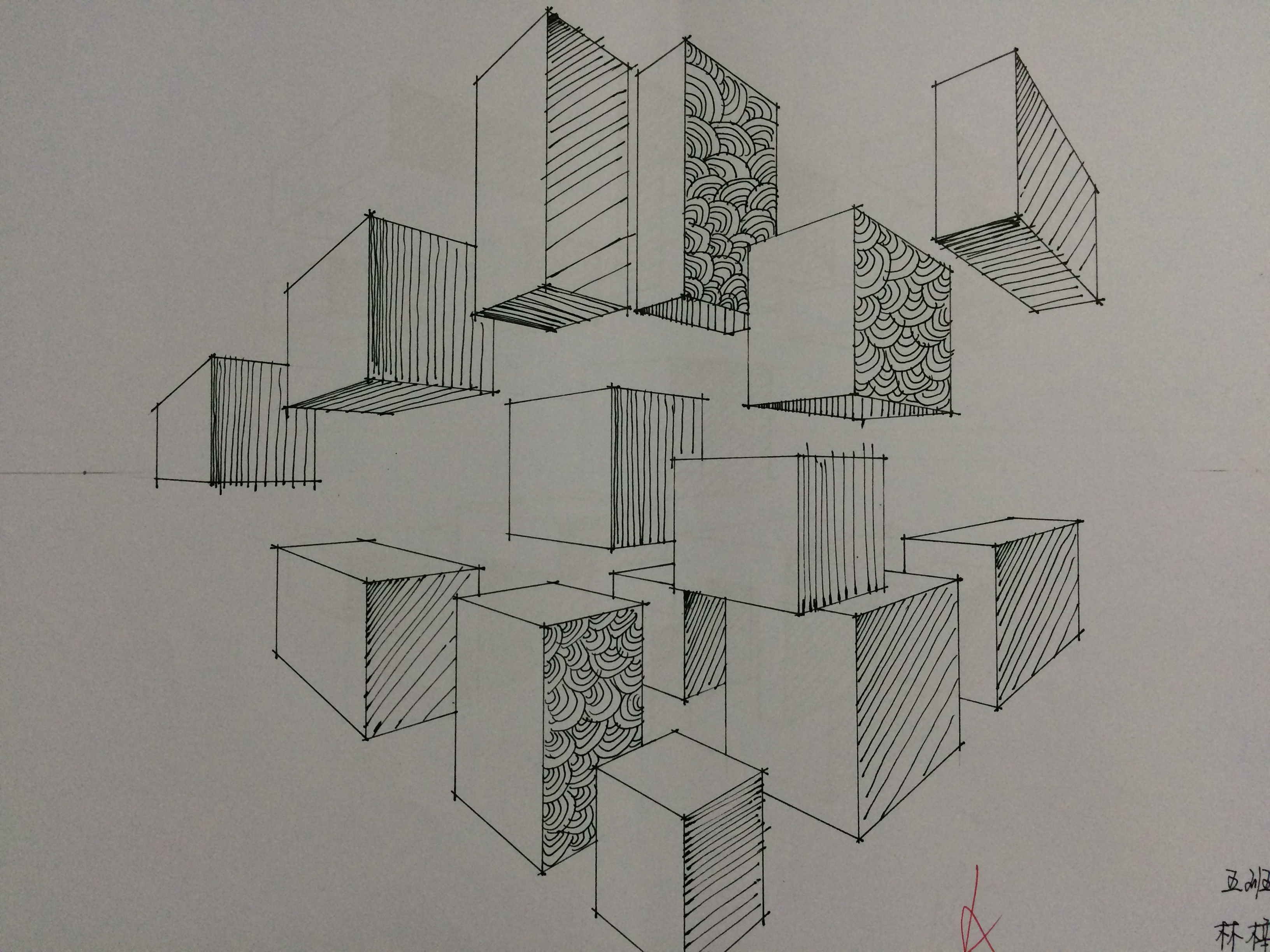

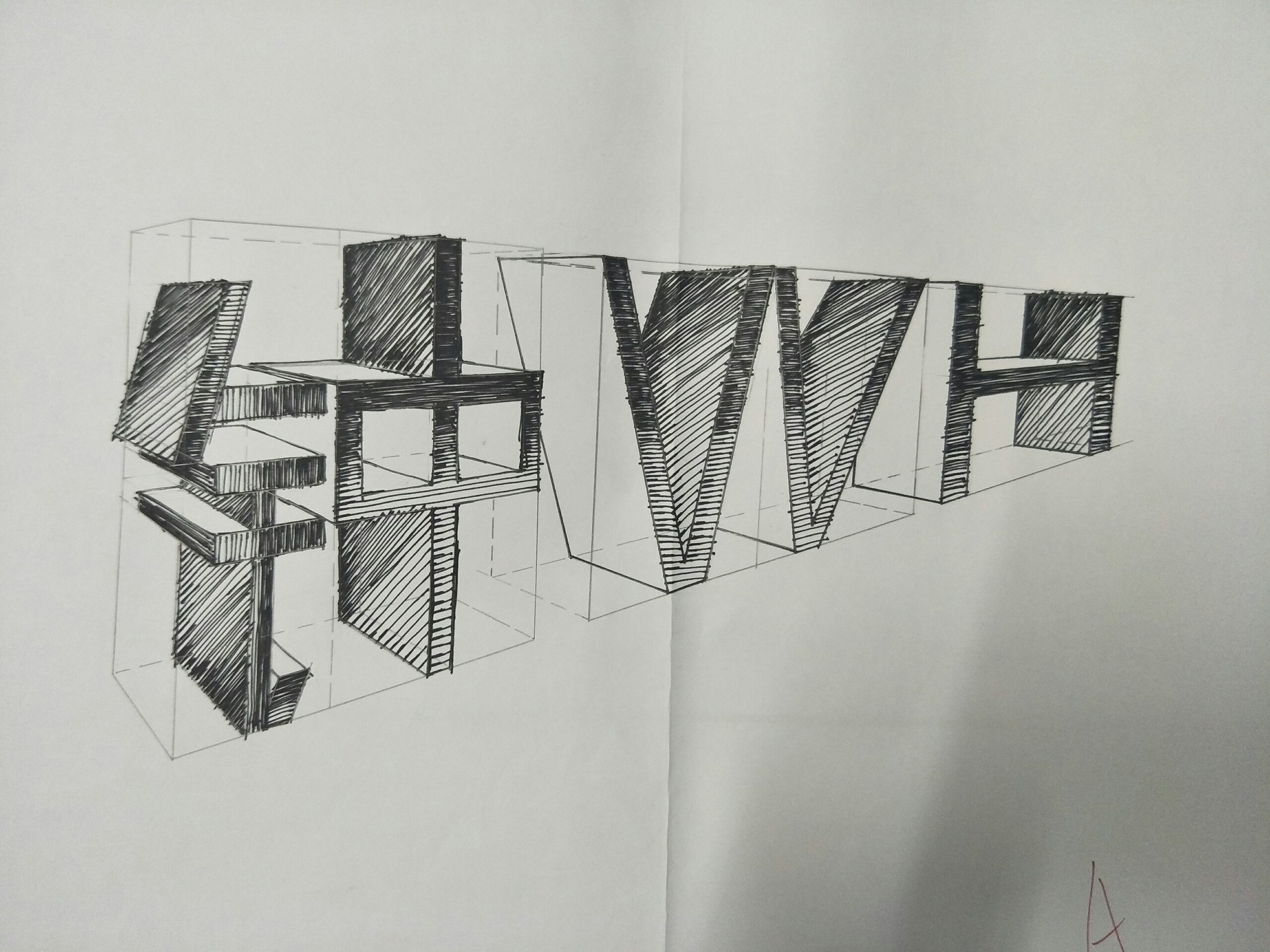

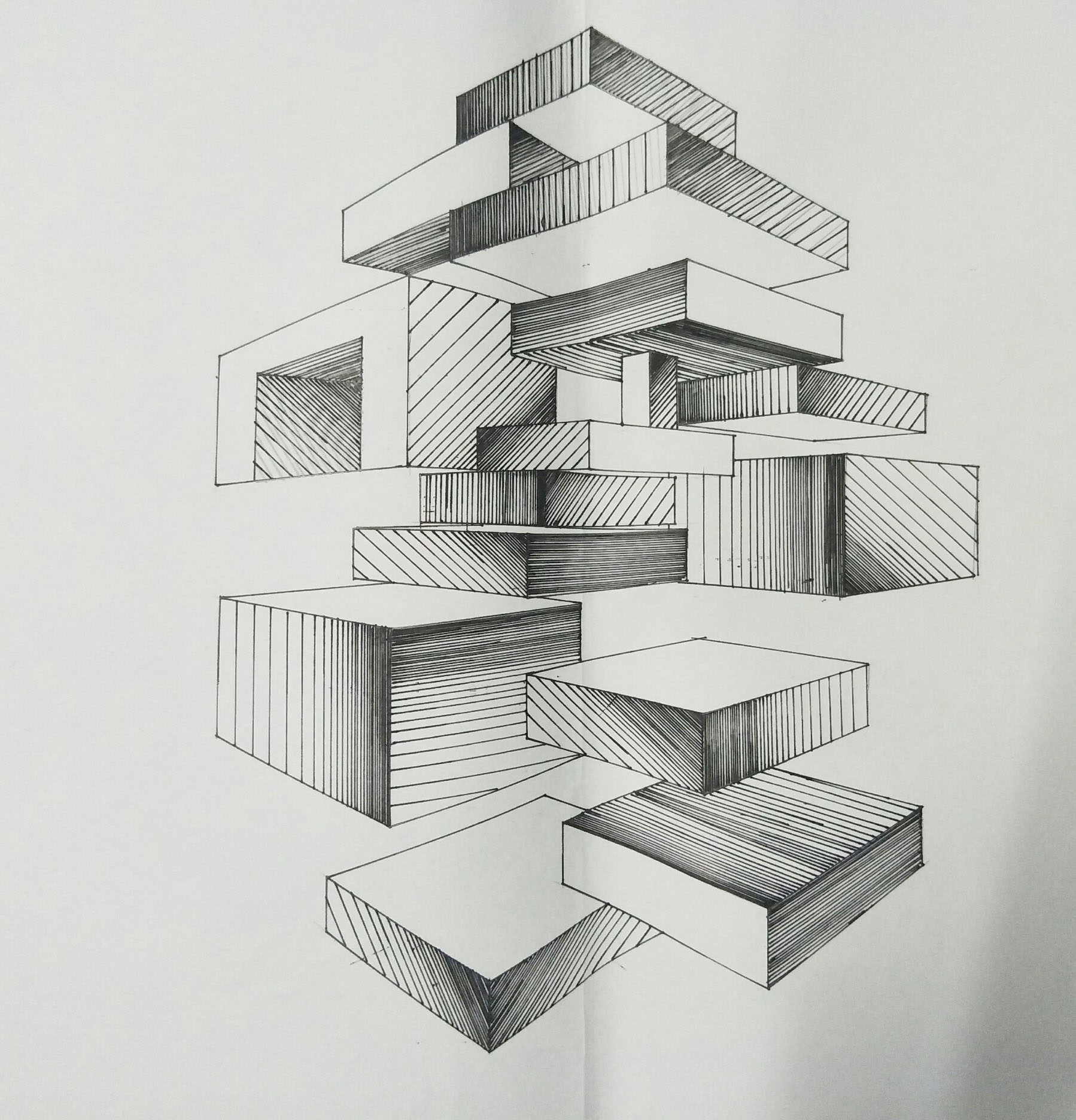

二、两点透视——体块排线练习：

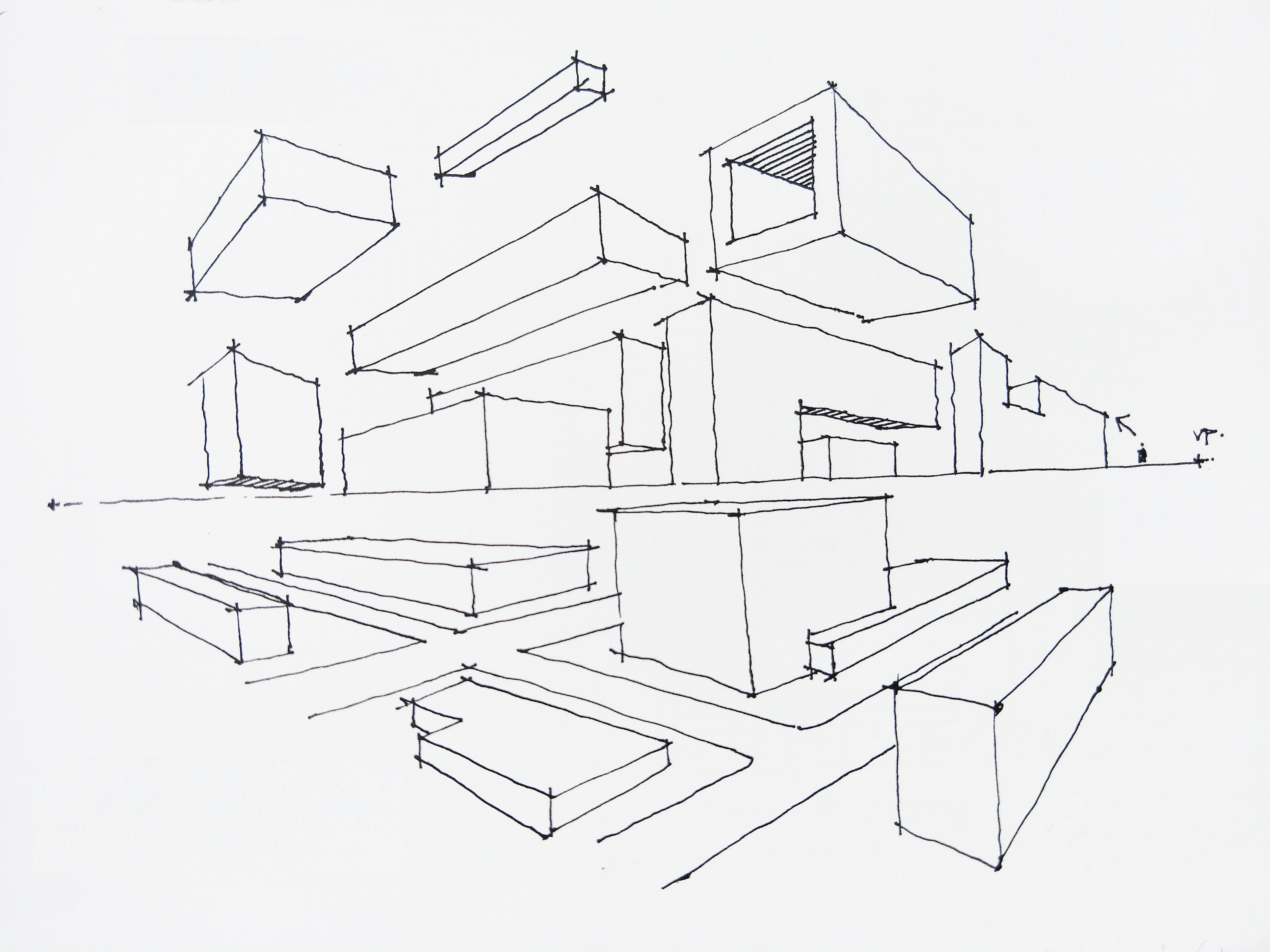

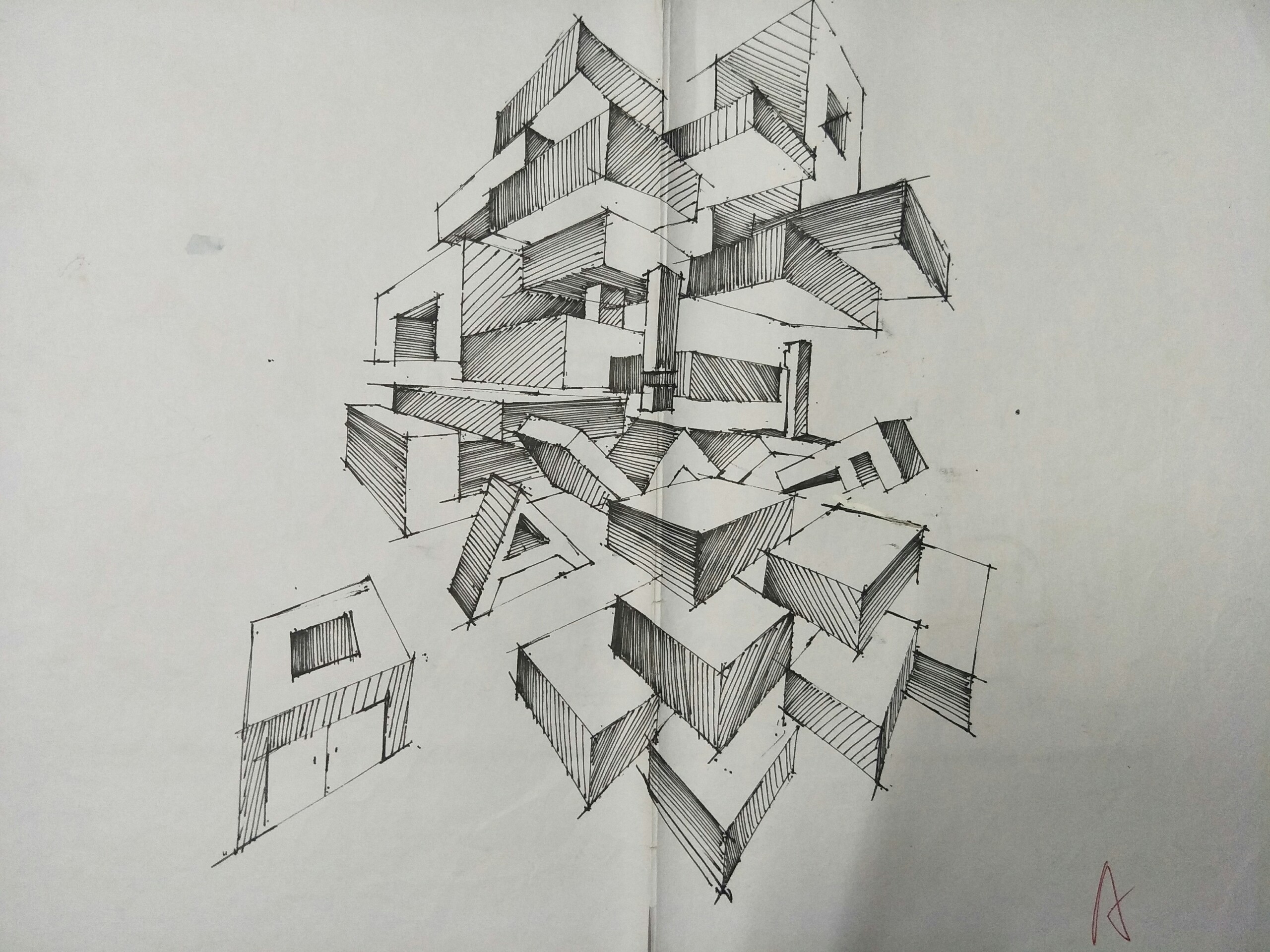

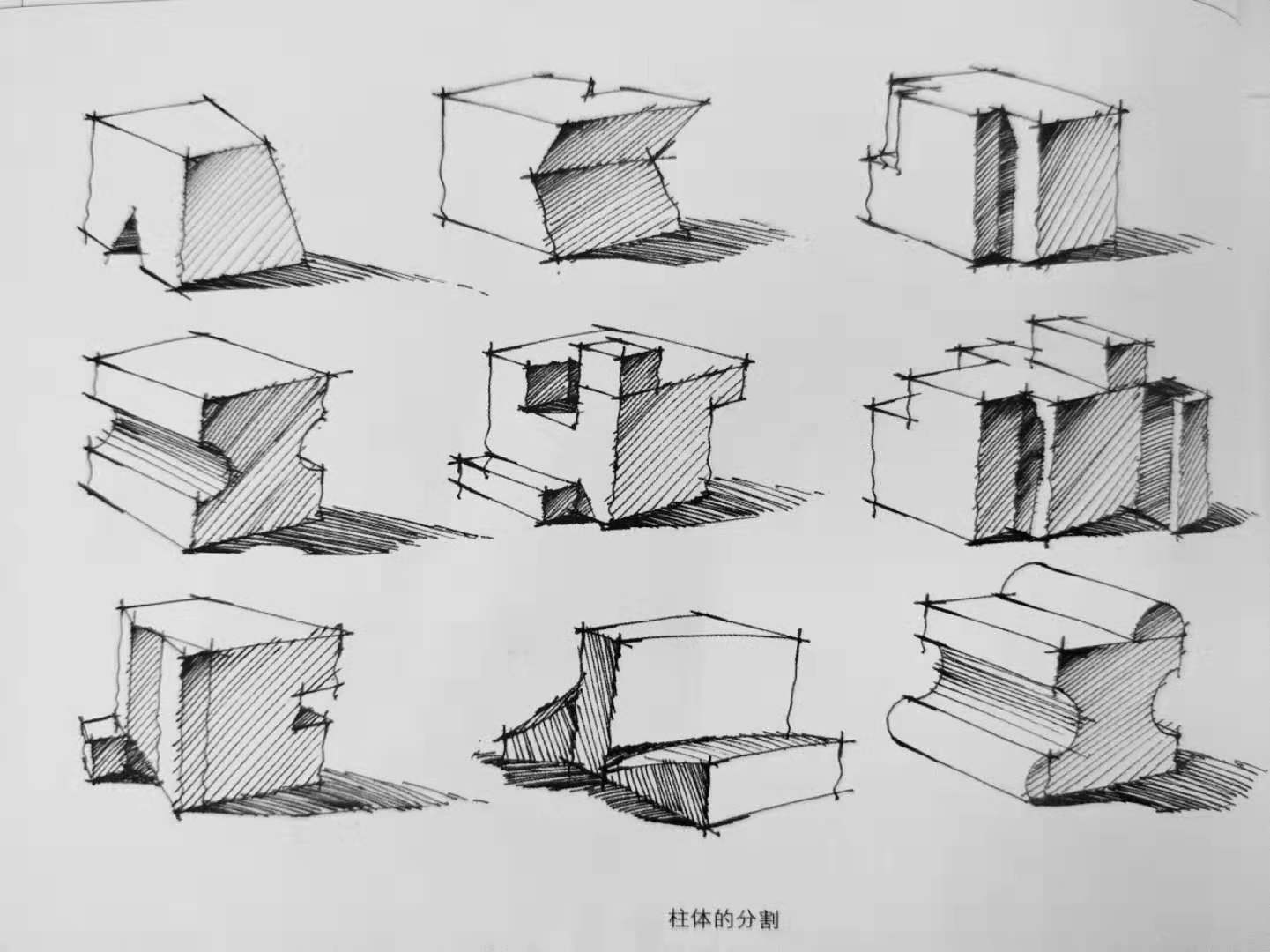

三、两点透视——体块切割与变形（参考素材）

四、两点透视空间——纸上建模步骤

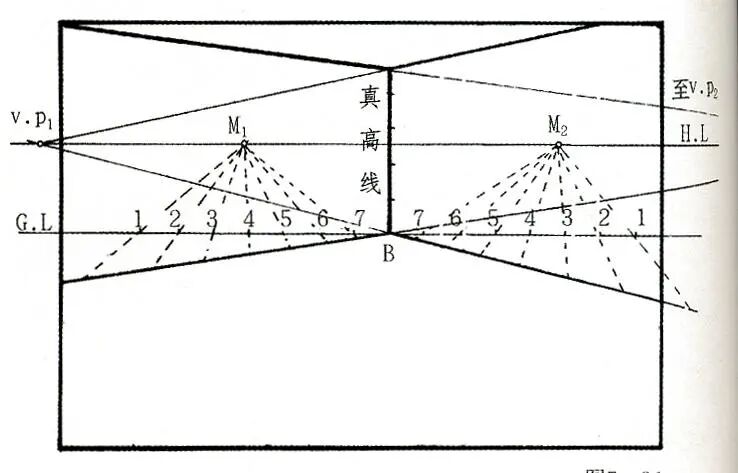

A.量点法：

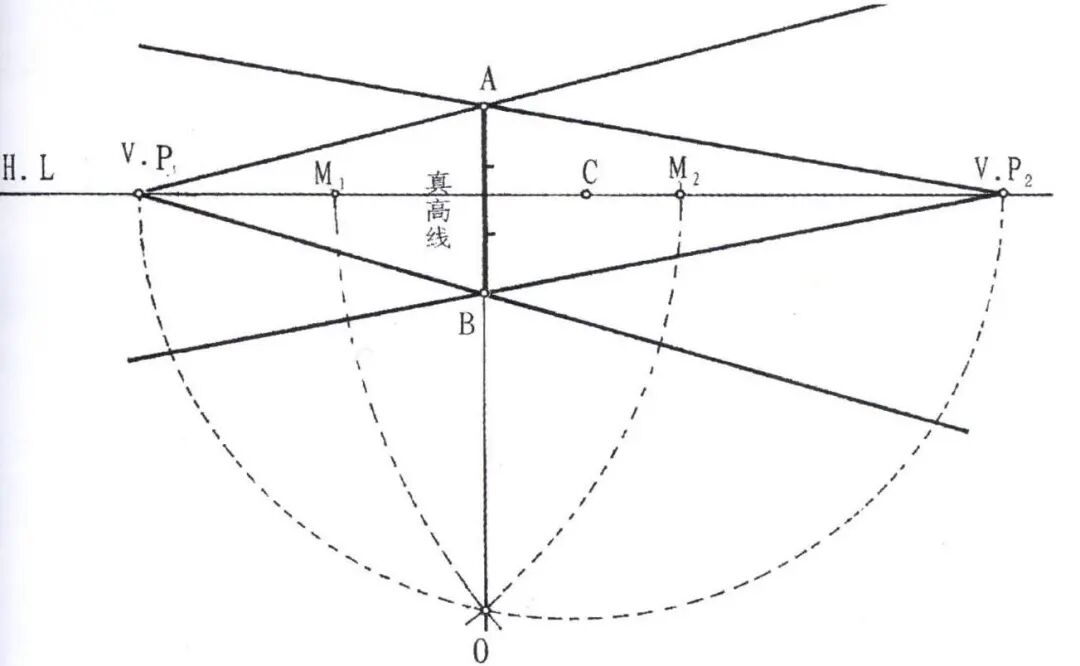

求量点M1、M2方法一：

 (1)　定出真高线(墙角线)AB，作出H.L。根据画面需要，过A、B两点作出两面墙的

      透视(角度约l50。为佳)，并在H.L上得到V.P1 和V.P2 两个消失点。

 (2)　找出V.P1、V.P2的中点C，画弧交AB延长线于0点。

 (3)　以V.P2为圆心，V.P2 0为半径画弧相交于H.L得点M1；以V.P1为圆心，V.P1 0为

      半径画弧相交于H.L交得M2。

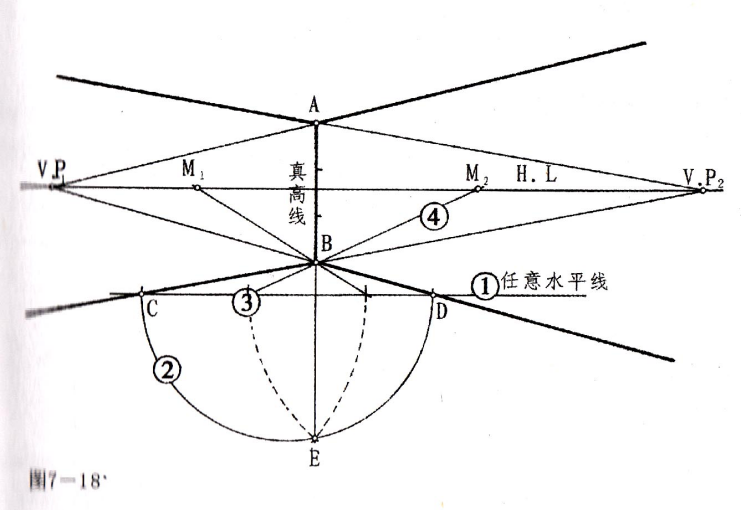

求量点M1、M2方法二：

(1) 作平行于H.L 的任意一条水平线CD。

(2) 以CD为直径作半圆与真高线AB延伸线相交于E。

(3) 以CE、DE作圆弧，交于任意水平线上的两点。

(4) 这两点分别通过B点延伸到H.L上，即得到M1、M2。

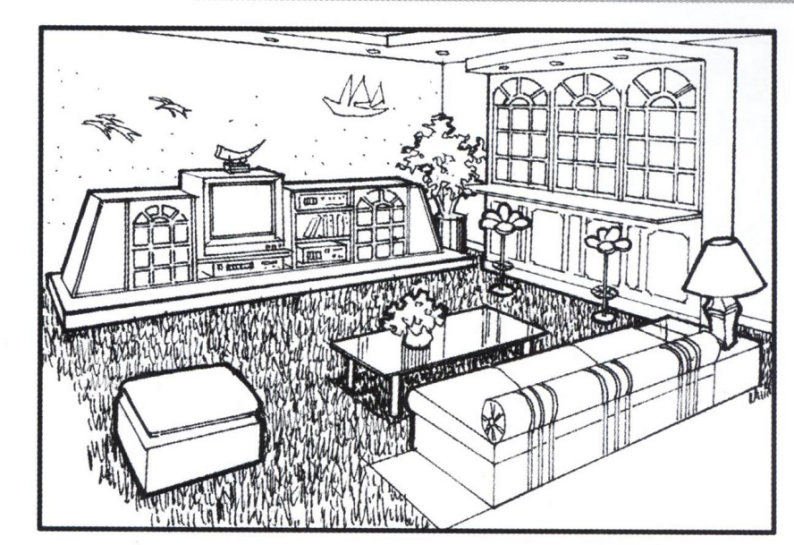

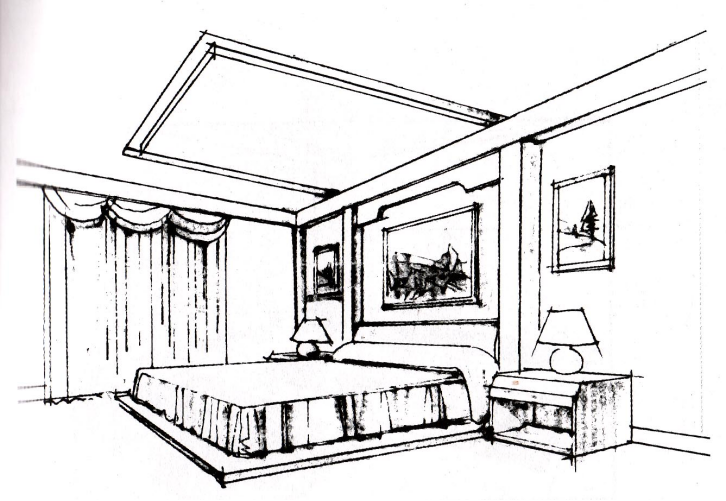

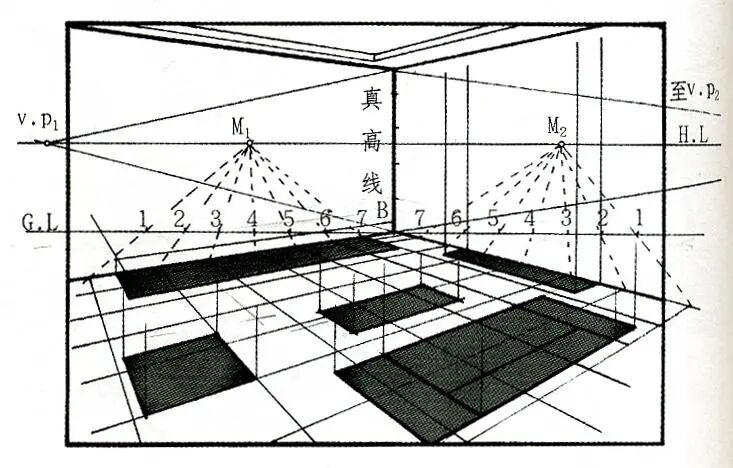

   根据此方法画出的两点透视图实例：

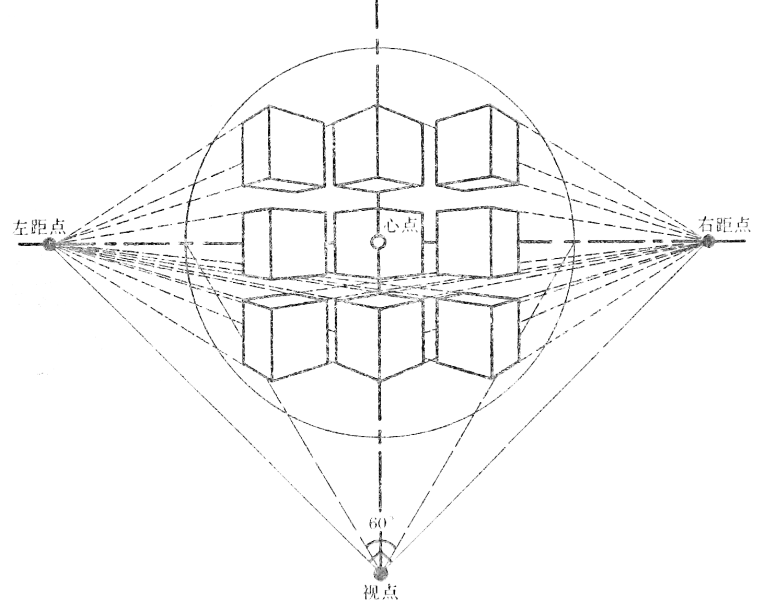

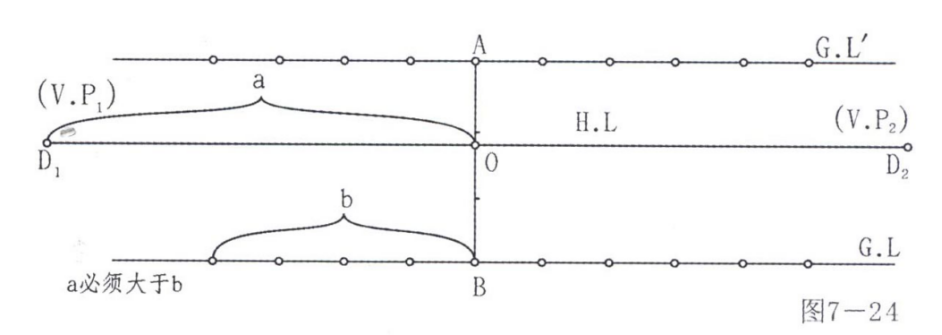

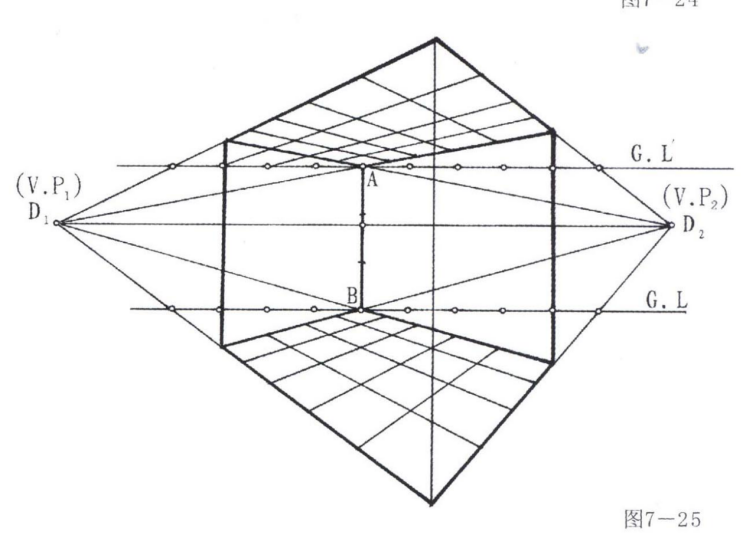

B、距点法：

       这是一种比较简便的作图方法，它可以不用求量点，由两个距点代替两点透视图中的灭点，只要作出透视网格便可以画图（此方法适用于较小空间的两点透视图）

步骤：

　(1)在图纸约高于1／2处，定出H. L，并定出D1、D2两点（相当于两个灭点位置，且距离相等。），从中点O竖垂直线A、B(反映实际尺寸的真高线)。在分别过A点、B点作平行于H. L的两条水平线G .L’、G. L，然后再把房间的宽度尺寸、长度尺寸分别量在其上面。

　(2)分别由D1点、D2点向A点、B点连延长线，从而作出两面墙的透视。再分别由

    D1点、D2点向G.L’、G. L上的各尺寸点连线，即画出房间两点透视的网格。

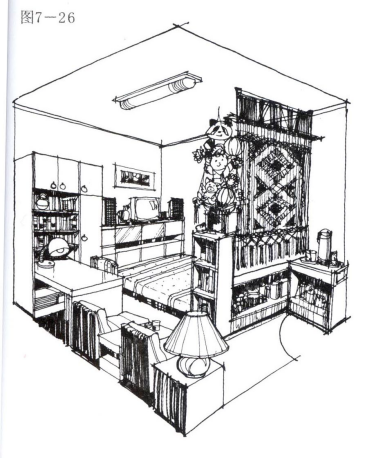

    (3)根据画好的透视网格便可以画出室内两点透视图 。

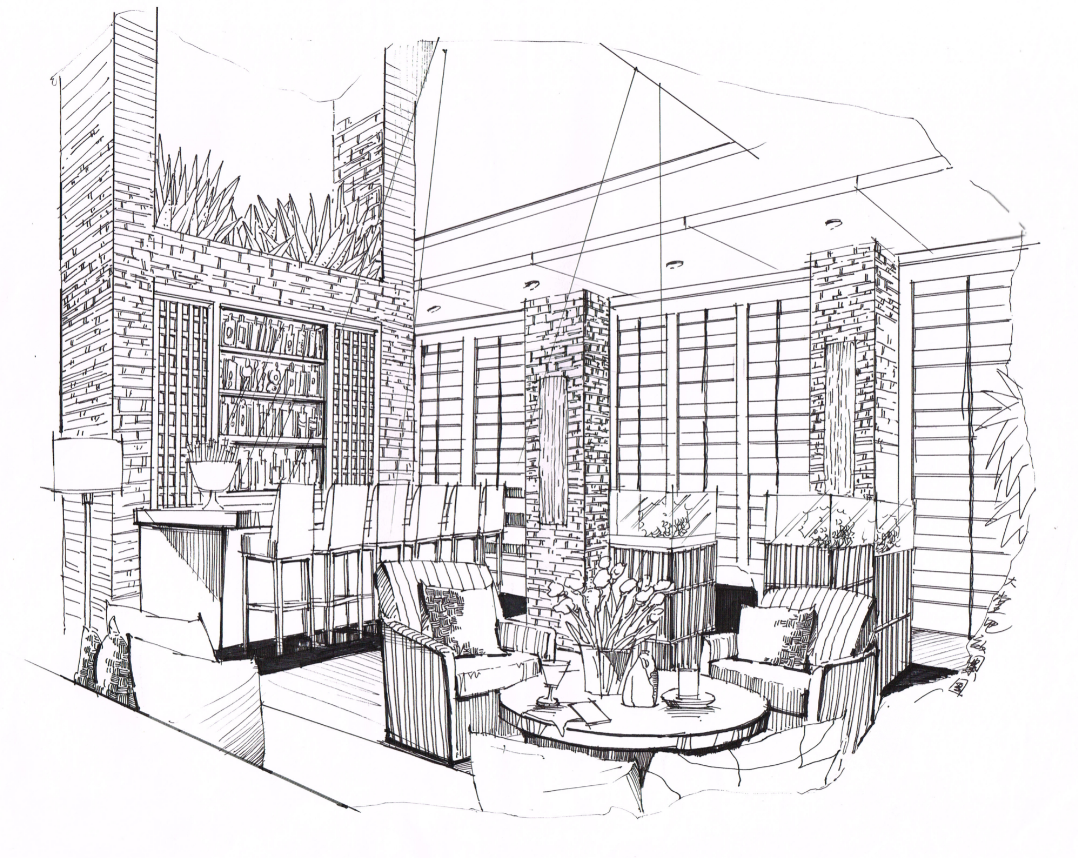

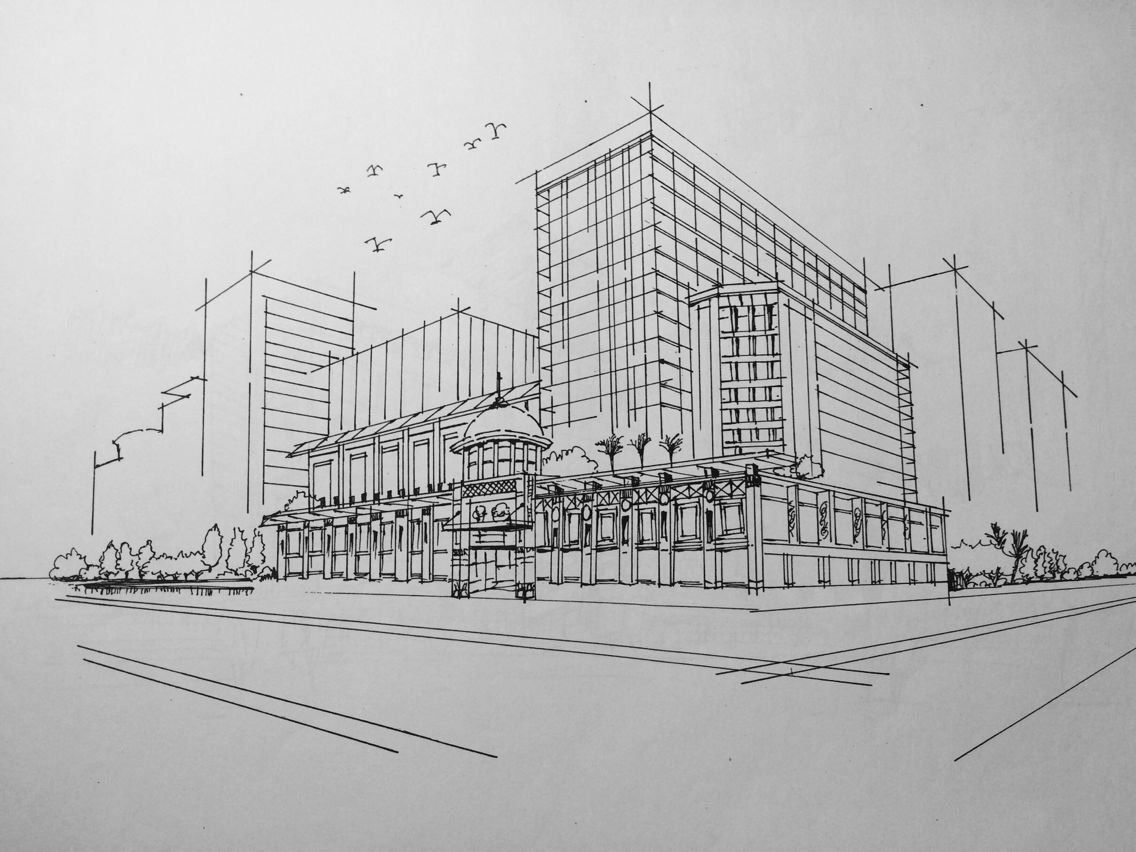

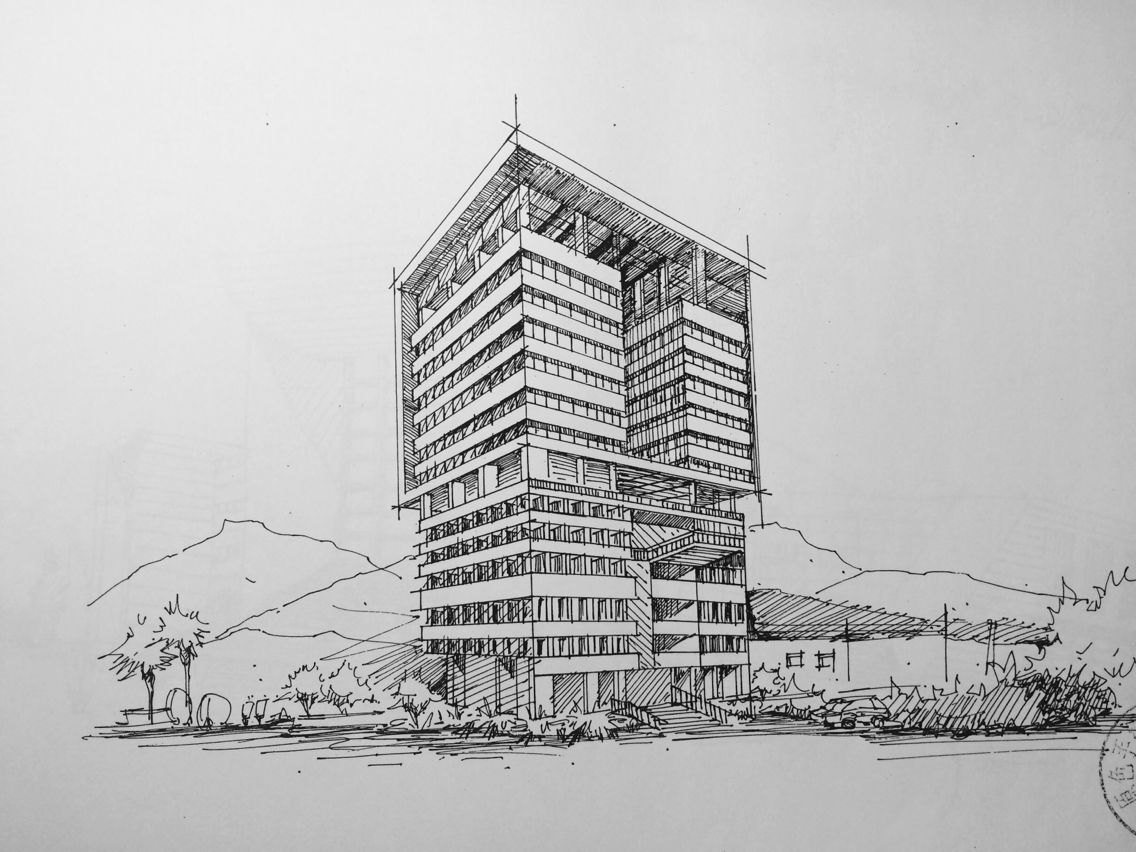

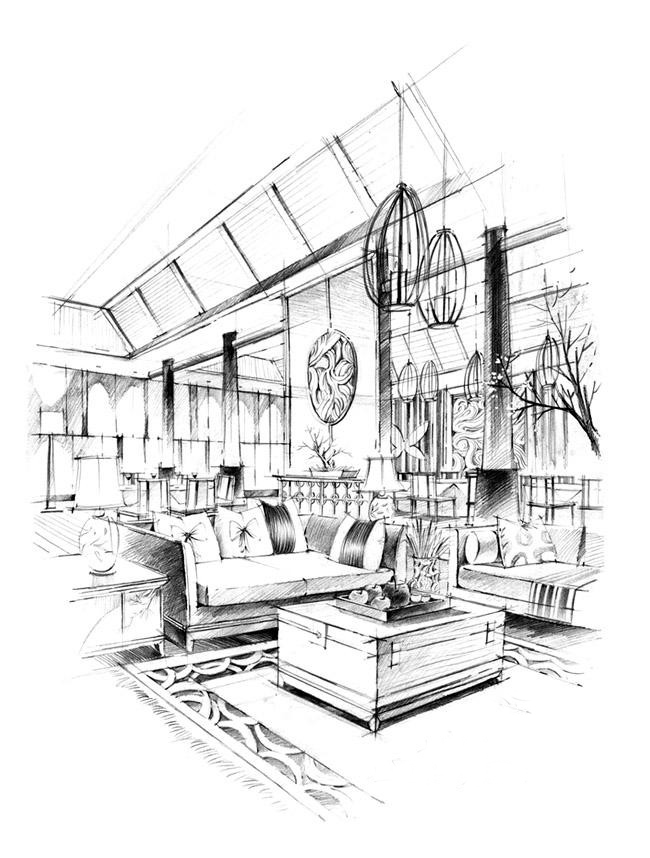

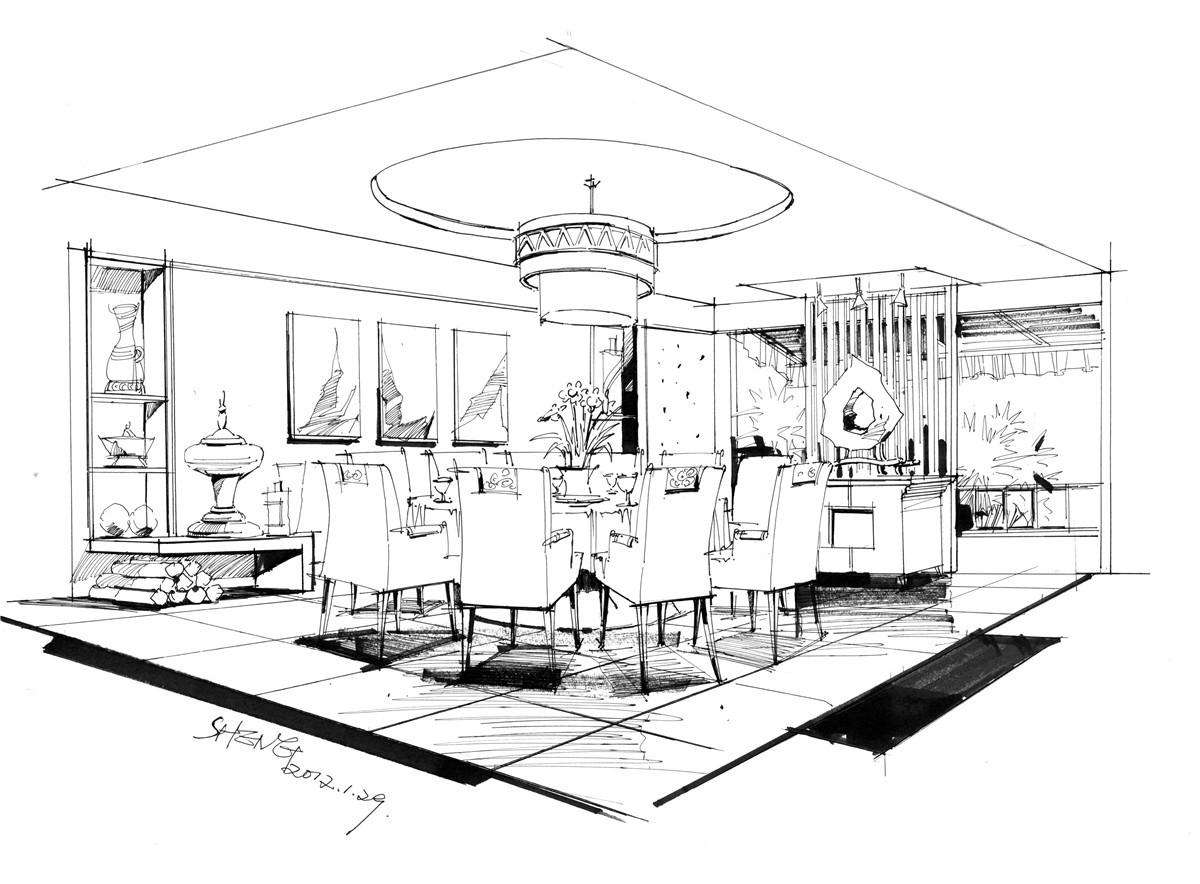

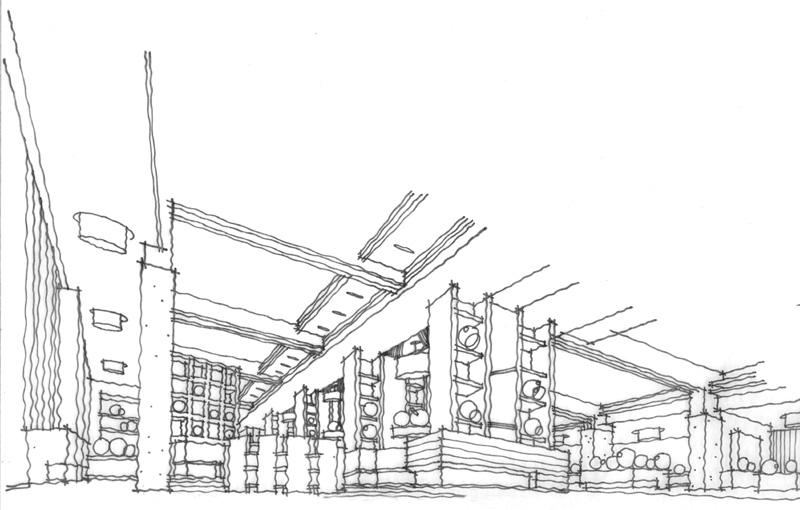

五、两点透视拓展——空间线稿

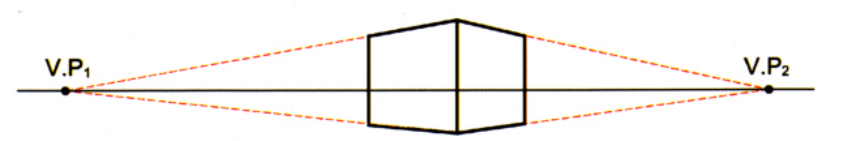

六、❤两点透视——规律总结：

1、视平线上左右各一个灭点。

   （注意灭点高度的一致性）

2、视平线以上的物体透视轮廓线向下倾斜，

    视平线以下的物体透视轮廓线向上倾斜。

3、水平方向上，灭点离真高线越近，物体的透视轮廓线越斜，灭点离真高线越远，物体的透视轮廓线越平。

4、竖直方向上，离视平线越近的物体透视轮廓线越平，越远的则越斜。
