一、填空题：（每空1分 共40分）
1、PN结正偏时（导通 ），反偏时（ 截止），所以PN结具有（ 单向 ）导电性。
2、漂移电流是（ 温度 ）电流，它由（ 少数 ）载流子形成，其大小与（ 温度 ）有关，而与外加电压（无关 ）。
3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其反偏时，结电阻为（ 无穷 ），等效成断开；
4、三极管是（ 电流 ）控制元件，场效应管是（ 电压 ）控制元件。
5、三极管具有放大作用外部电压条件是发射结（正偏 ），集电结（ 反偏 ）。
6、当温度升高时，晶体三极管集电极电流Ic（ 变小 ），发射结压降（ 不变 ）。
7、三极管放大电路共有三种组态分别是（ 共基 ）、（ 共射 ）、（ 共集 ）放大电路。
8、为了稳定三极管放大电路的静态工作点，采用（ 电压并联）负反馈，为了稳定交流输出电流采用（串联 ）负反馈。
9、负反馈放大电路和放大倍数AF=（1/（1/A+F） ），对于深度负反馈放大电路的放大倍数AF=（ 1/ F ）。
10、带有负反馈放大电路的频带宽度BWF=（ ）BW，其中BW=（ ），
（ ）称为反馈深度。
11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（ ）信号，而加上大小相等、极性相反的两个信号，称为（ ）信号。
12、为了消除乙类互补功率放大器输出波形的（ ）失真，而采用（ ）类互补功率放大器。
13、OCL电路是（ ）电源互补功率放大电路；
OTL电路是（ ）电源互补功率放大电路。
14、共集电极放大电路具有电压放大倍数（ ），输入电阻（ ），输出电阻（ ）等特点，所以常用在输入级，输出级或缓冲级。
15、差分放大电路能够抑制（ ）漂移，也称（ ）漂移，所以它广泛应用于（ ）电路中。
16、用待传输的低频信号去改变高频信号的幅度称为（ ），未被调制的高频信号是运载信息的工具，称为（ ）。
17、模拟乘法器输出与输入的关系式是U0=（ ），电路符号是（ ）。
二、选择题（每空2分共30分）
1、稳压二极管是一个可逆击穿二极管，稳压时工作在（ ）状态，但其两端电压必须（ ），它的稳压值Uz才有导通电流，否则处于（ ）状态。
A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止
2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（ ），该管是（ ）型。
A、（B、C、E） B、（C、B、E） C、（E、C、B） D、（NPN）E、（PNP）
3、对功率放大器的要求主要是（ ）、（ ）、（ ）。
A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真
4、共射极放大电路的交流输出波形上半周失真时为（ ），此时应该（ ）偏置电阻。
A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小
5、差分放大电路是为了（ ）而设置的。
A、稳定Au B、放大信号 C、抑制零点漂移
6、共集电极放大电路的负反馈组态是（ ）。
A、压串负 B、流串负 C、压并负
7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（ ）倍。
A、1 B、2 C、3
8、为了使放大器带负载能力强，一般引入（ ）负反馈。
A、电压 B、电流 C、串联
9、分析运放的两个依据是（ ）、（ ）。 A、U-≈U+ B、I-≈I+≈0 C、U0=Ui D、Au=1
三、分析计算题
1、已知电力如下图示：为理想二极管，试分析：①二极管导通还是截止？②UA0=？（4分）
2、具有电流源的差分电路如图所示，已知UBEQ=0.7V，β=100，rbb=200Ω，试求：（1）V1、V2静态工作点ICQ、UCQ；（2）差模电压放大倍数Aud；（3）差模输入电阻Rid和输出电阻RO；（6分）
3、电路如图所示，设UCES=0试回答下列问题：（6分）
（1）ui=0时，流过RL的电流有多大？（2）若V3、V4中有一个接反，会出现什么后果？ （3）为保证输出波形不失真，输入信号ui的最大幅度为多少？管耗为多少？
4、根据自激振荡的相位条件，判断下图能否产生振荡？如果能振荡，求出F0；（4分）

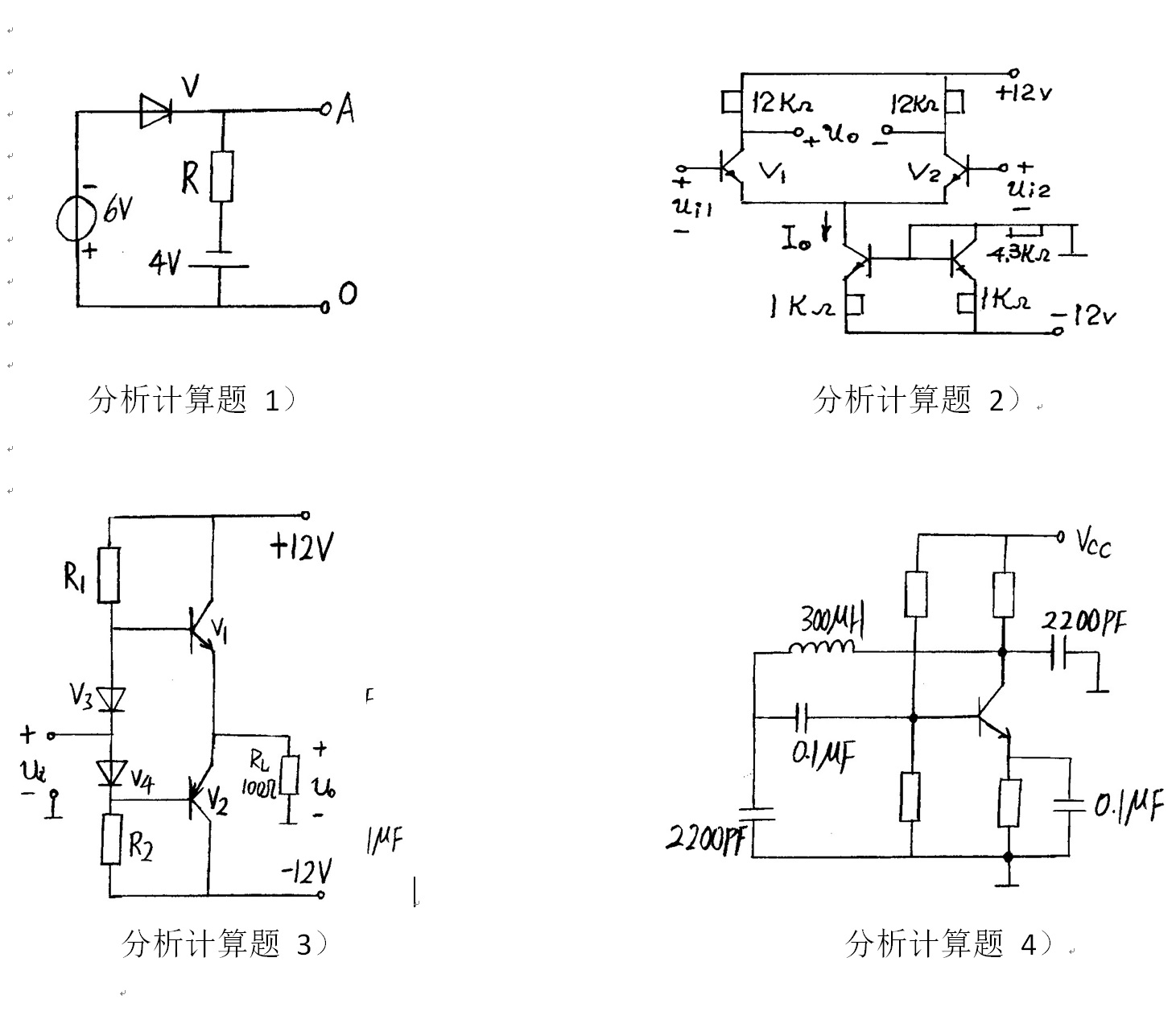

分析计算题附图：
