无锡商业职业技术学院2015—2016学年第二学期
《模拟电子技术》期终试卷A卷
| 题号 | 一 | 二 | 三 | 四 | 五 | 六 | 总 分 |
| 得分 | |||||||
| 评卷人 |
一、判断题，对的填( √ )错的填( × )（每小题1 分，共 10 分）
1、普通二极管（如1N4007）具有单向导电性 （ ）
2、多级放大器的通频带比单级放大器的通频带宽 ( )
3、在三极管放大电路中，为了稳定直流工作点可引入直流负反馈 ( )
4、三极管有放大、饱和、截止三种工作状态 ( )
5 运算放大器的输入阻抗一般很大，分析电路时可把输入端看做开路 ( )
6、推挽功率放大器电路中，只有甲乙类功率放大才有交越失真 （ ）
7、自激振荡器中如没有选频网络，就不可能产生正弦波振荡 （ ）
8、差动放大器只有一个信号输入端，有两个信号输出端 ( )
9、稳压管不是二极管 （ ）
10、在三端稳压器中，78系列和79系列三端稳压器的后2位参数表示的是输出电压，如7805表示的是输出 电压为+5V, 7912表示的是输出电压为+12V （ ）
二、填空题（每空1分，共10分）
1 在常温下，硅二极管的死区电压约为 V。
2 三极管是电流控制型器件，是 电流控制 电 流。
3 三极管是电流控制型器件，场效应管是 控制型器件。
4 稳压电源一般由电源变压电路、整流电路 、滤波电容、 电路四个部分
组成。
5 三极管有放大、饱和、截止三种工作状态，共基放大电路中的三极管工作在 区
6 理想集成放大器的开环差模电压放大倍数A为_ 。
7 要获得+15V、1A的直流稳压电源，应选用 型号的固定式三端稳压器。
8 信号放大电路主要研究的指标是输入电阻、输出电阻 。
9 单相半波整流电路输出电压的有效值U0= U2。
三、选择题（每小题1分，共10分）
1、对三极管放大作用的实质，下列说法正确的是（ ）。
A 三极管可以用较小的电流控制较大的电流； B 三极管可以把小电压放大成大电压； C 三极管可以把小能量放大成大能量。
2 使用差分放大电路的目的是为了( )。
A. 提高输入电阻 B. 提高电压放大倍数 C. 抑制零点漂移能力
3 差分放大电路中Ui1=300mV，Ui2=-200mV，分解为差模输入信号Uid= ( )mV。
A. 500 B.100 C. 50
4 推挽放大电路中乙类互补功率放大电路会产生( )失真。
A. 饱和 B.截止 C.交越失真
5 整流的目的是 ( )
A. 将交流信号变为直流信号 B.将高频信号变为低频信号 C. 将直流信号变为交流信号
6 有一三极管处于放大状态基极电流为30uA,放大倍数为β=60，则集电极电流为（ ）。
A 0 mA B 1.8 mA C 不确定
7 正弦波振荡电路的振荡频率由( )而定
A. 基本放大电路和放大器的放大倍数 B. 反馈网络 C. 选频网络

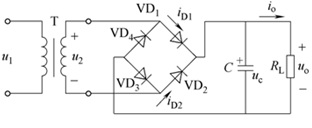

8 下图所示桥式整流电容滤波电路中，已知变压器副边电压有效值U2为10V，
RLC≥(3～5)T/2(T为电网电压的周期)。正常情况UO ≈（ ）
A. 14V B.12V C.9V
9、下面电路中有一只二极管反接了，则 ( )
A 输出电压将增大 B. 变为半波直流 C 有半波变压器相当于短路，烧毁二极管和变压器
10 三极管放大电路中，其静态工作点的基极电流一般为 ( )
A 40-45uA B 80-100 uA C 40-45mA
四、作图题（2题，每小题5分,共10分）

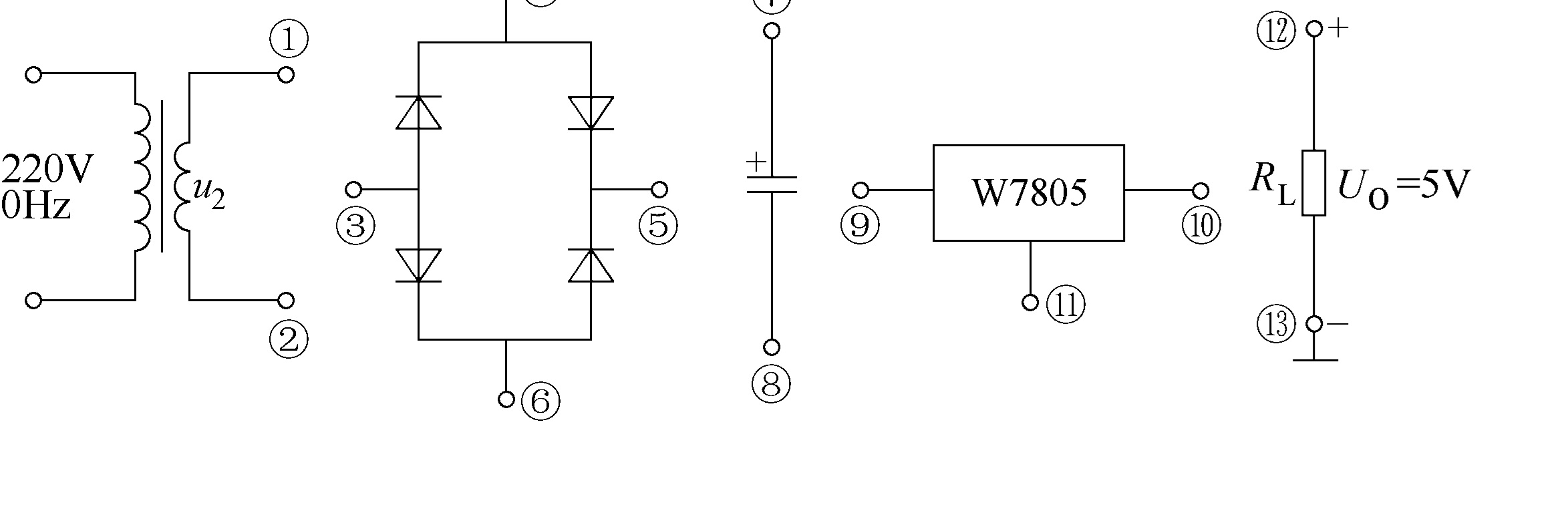

1 、电路如下图所示。合理连线各元器件，使之构成能输出5V的直流电源电路。在原图上正确连线作图。

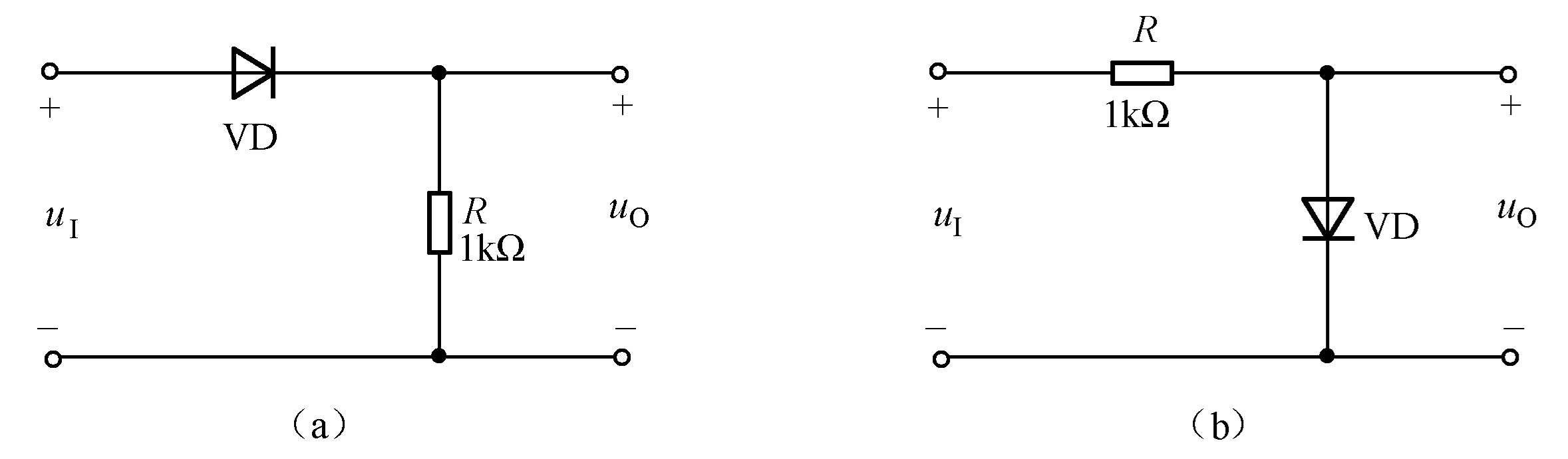

2、在图所示电路中，设二极管为理想的，且uI =5sinw t (V)。试画出uO的波形。
五、分析题 （2题,每小题10分共20分）

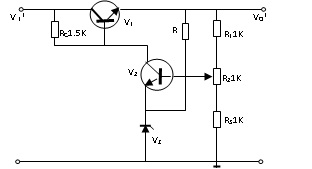

1图中稳压管VZ=5V，VBE=0.7V；当VI=30V，分析该串联反馈式稳压电路的稳压过程并计算输出电压VO的调整范围。

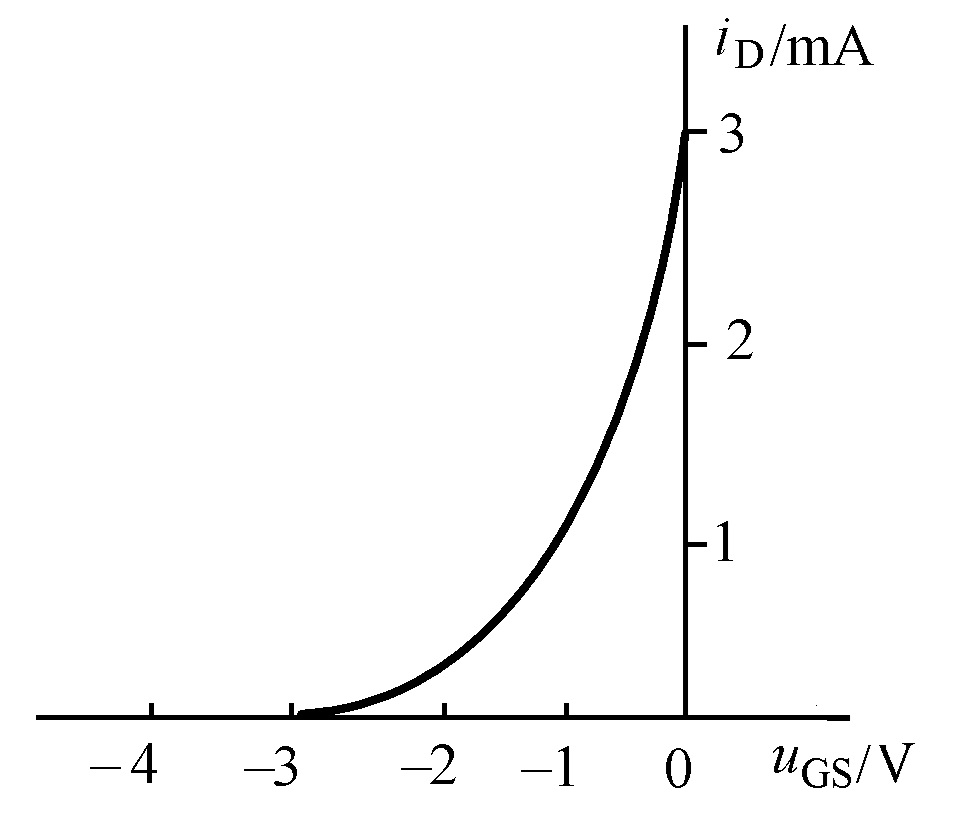

2 一个JFET的转移特性曲线如图所示，试问：①它是N沟道还是P沟道的FET？②它的夹断电压UGS,off和饱和漏极电流IDSS各是多少
无锡商业职业技术学院2015—2016学年第二学期
《模拟电子技术》期终试卷A卷答案
