项目六、线性直流稳压电源

【实验目的】

掌握常用二极管整流电路及三端稳压的设计及应用常识，为后续电路提供电源；会利用示波器及万用表进行电路的测试；了解整流及滤波电路的结构并会进行电源测试及检修；会根据测试结果对直流稳压电源设计电路进行故障分析。

【实验设备】

变压器：20W×1； 整流桥：1A 50V × 4；1N4007×1；电容：4700U/25V ×4、0．1u/50V  8只

；220 U/25V  4只；发光二极管 5只；电阻：1.5K 4只，68K 1只；电源开关：双开关 1只； 5A、220V

开关 4只  1A  220V；示波器一台；220V交流电源1台； 万用表1块；     常用电子安装工具1套

【实验步骤】

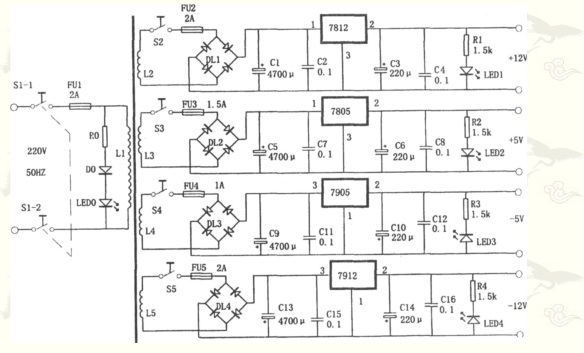

                      图1、四路输出直流稳压电源

1）学会直流电源工作原理。变压器+全桥整流+滤波+线性稳压芯片LM78XX在系统中作用。

2）学会在多孔板上焊接直流稳压电源，设置测试点，设计输出与输入接口，设计电源线与地线走线技巧。

3）学会使用数字示波器测量直流稳压电源电压纹波系数方法。记录实验数据，完成实验报告。
