李军科、崔玫、陈立文、房曙光、曹钟林、程军武、童建华、冒莉

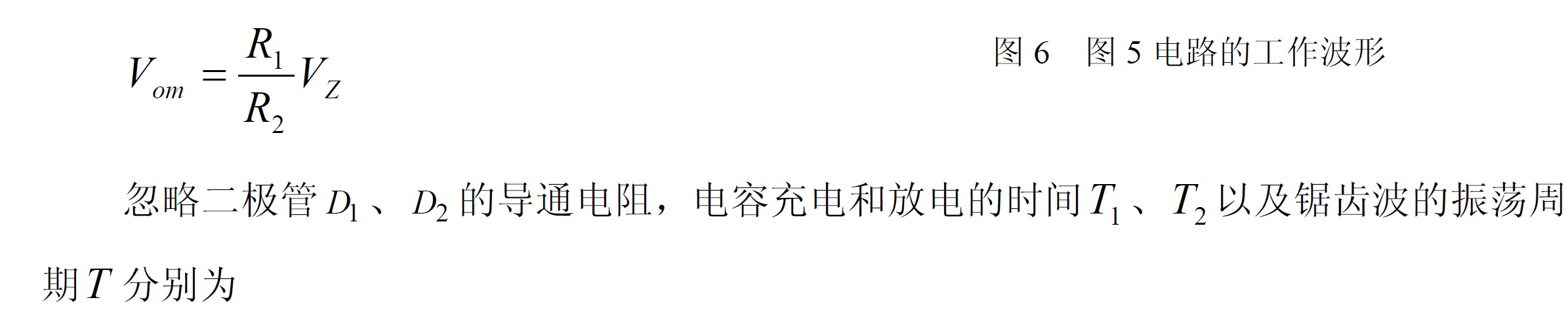

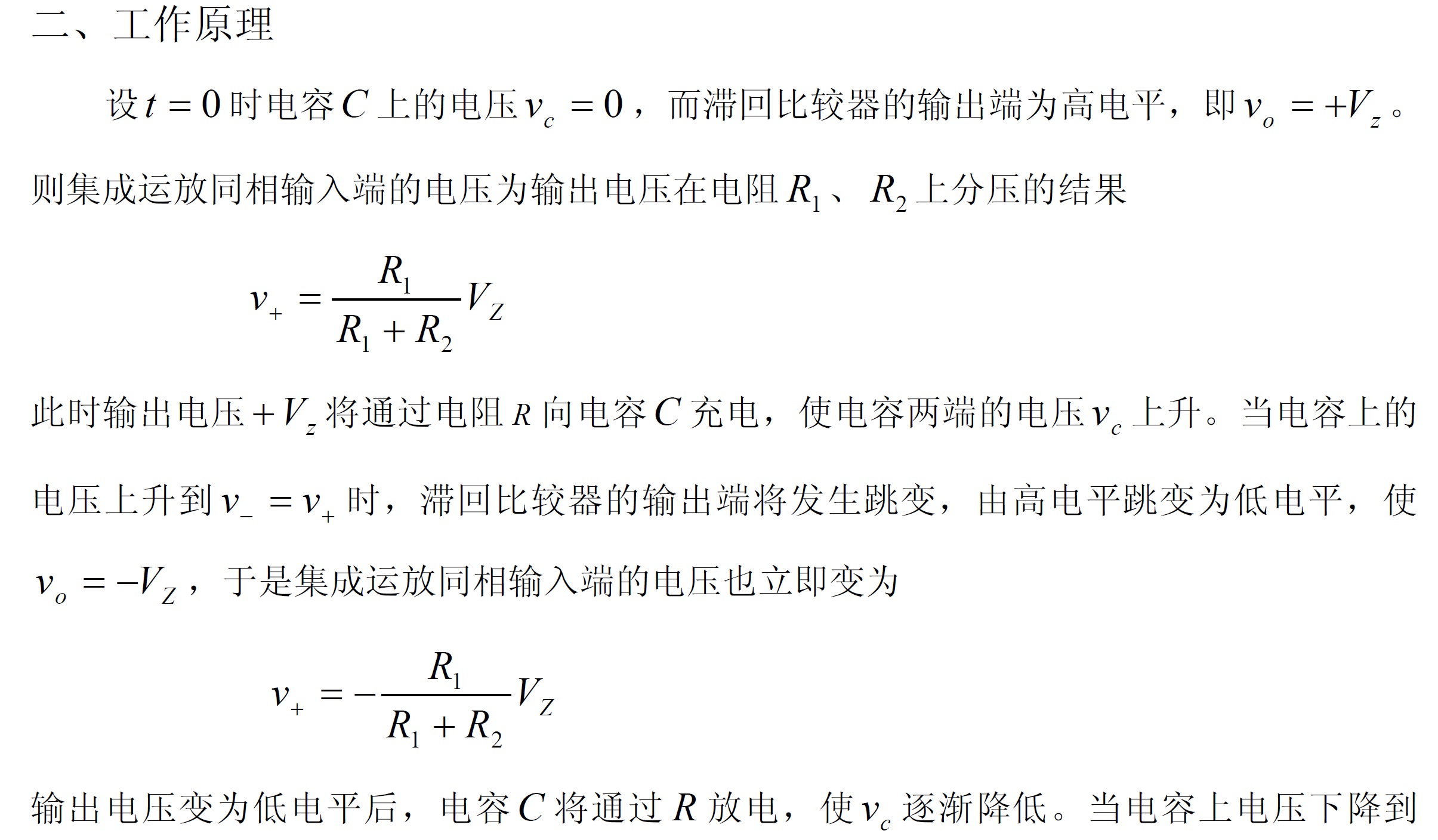

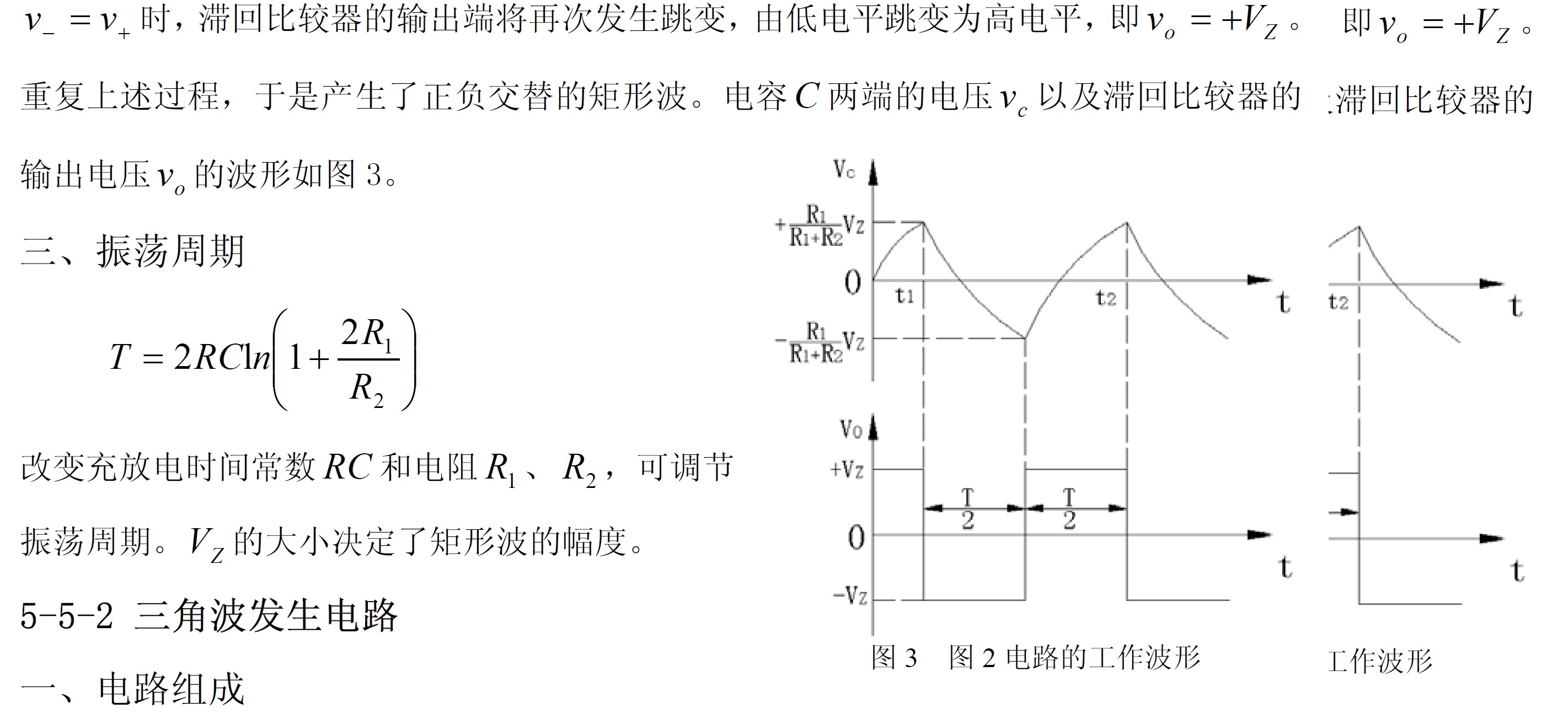

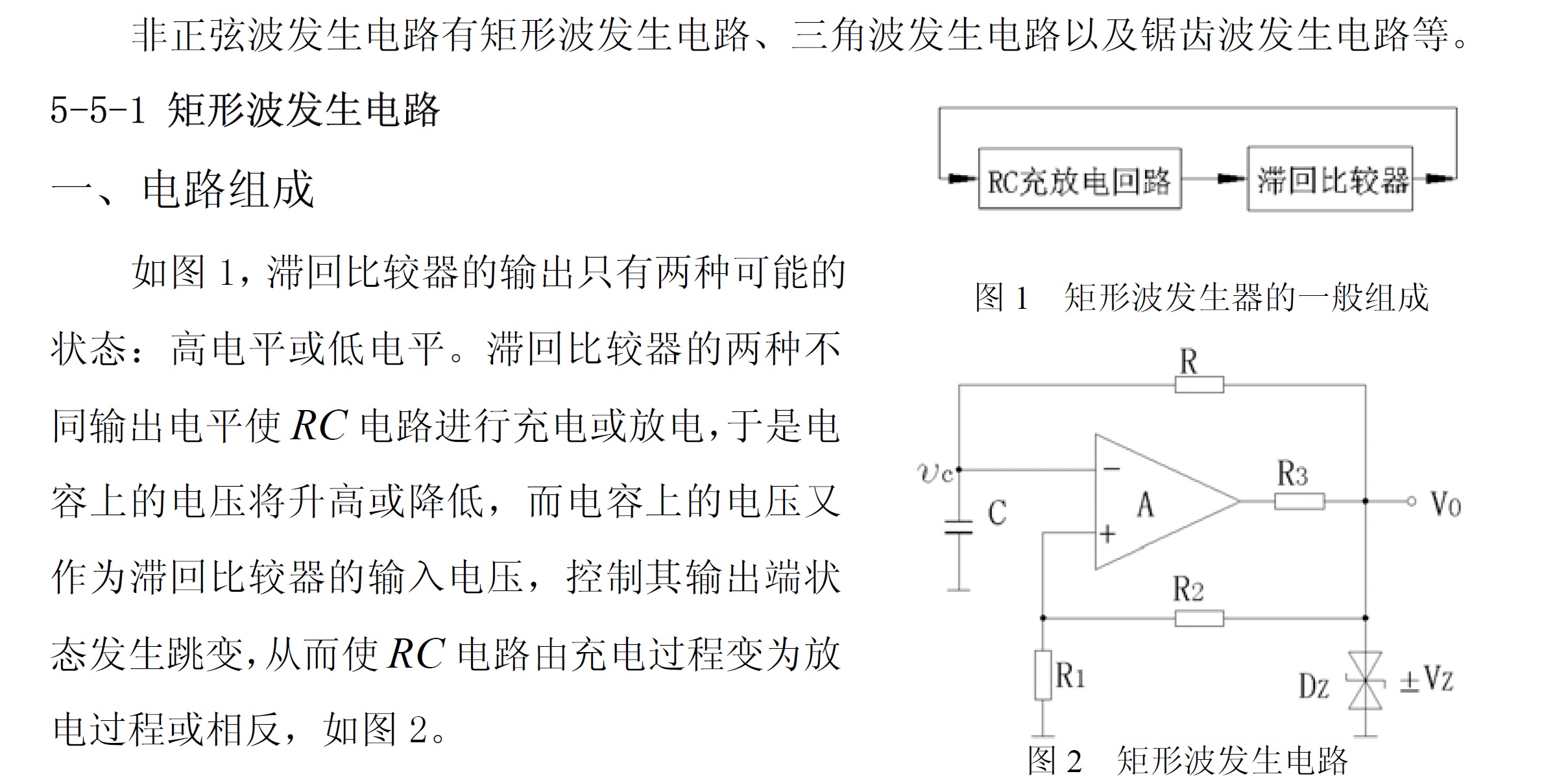

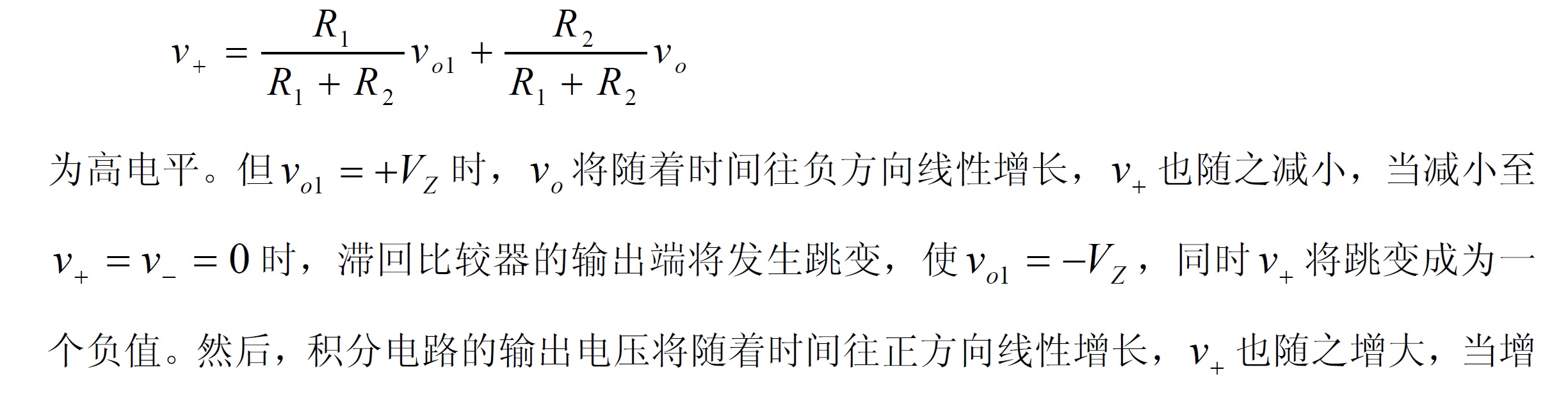

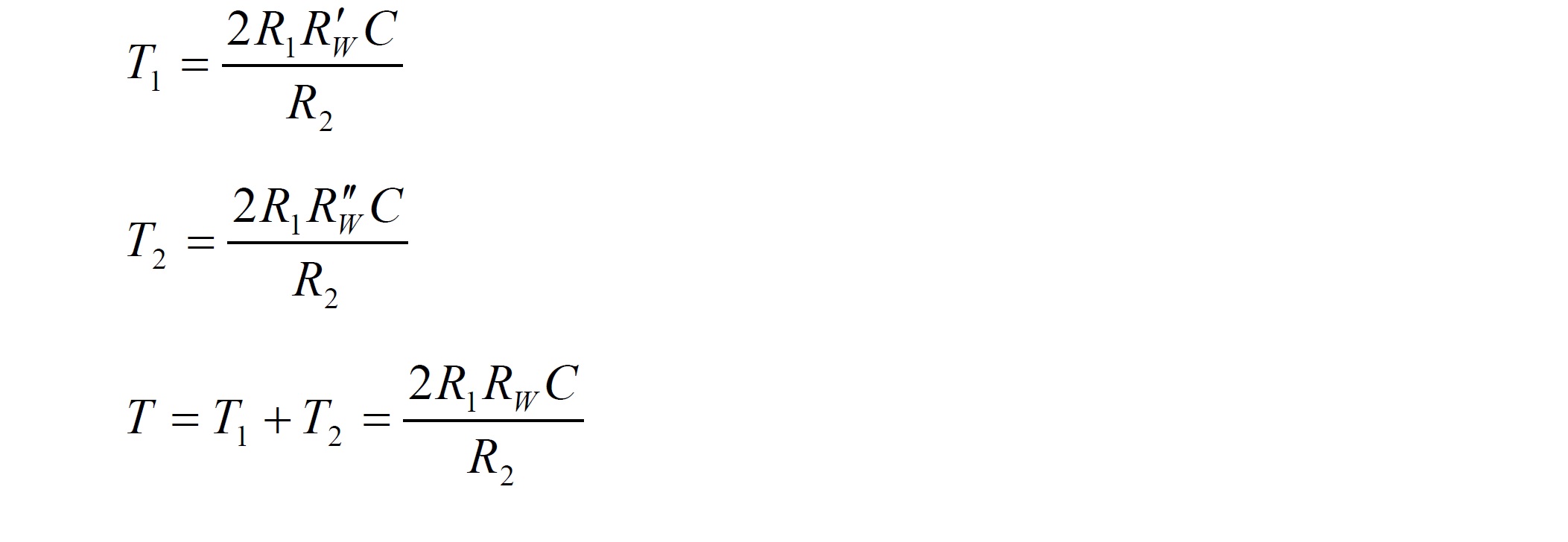

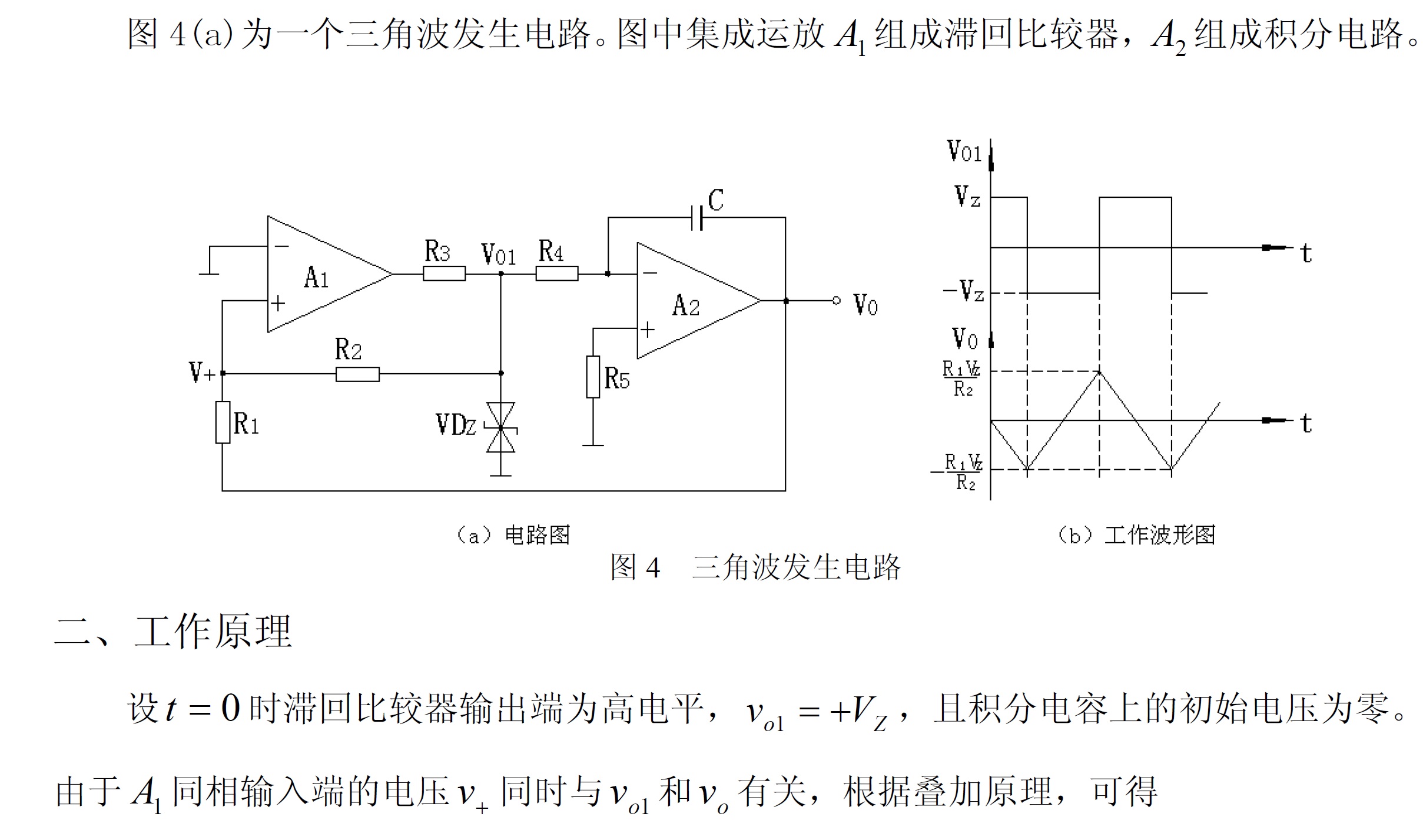

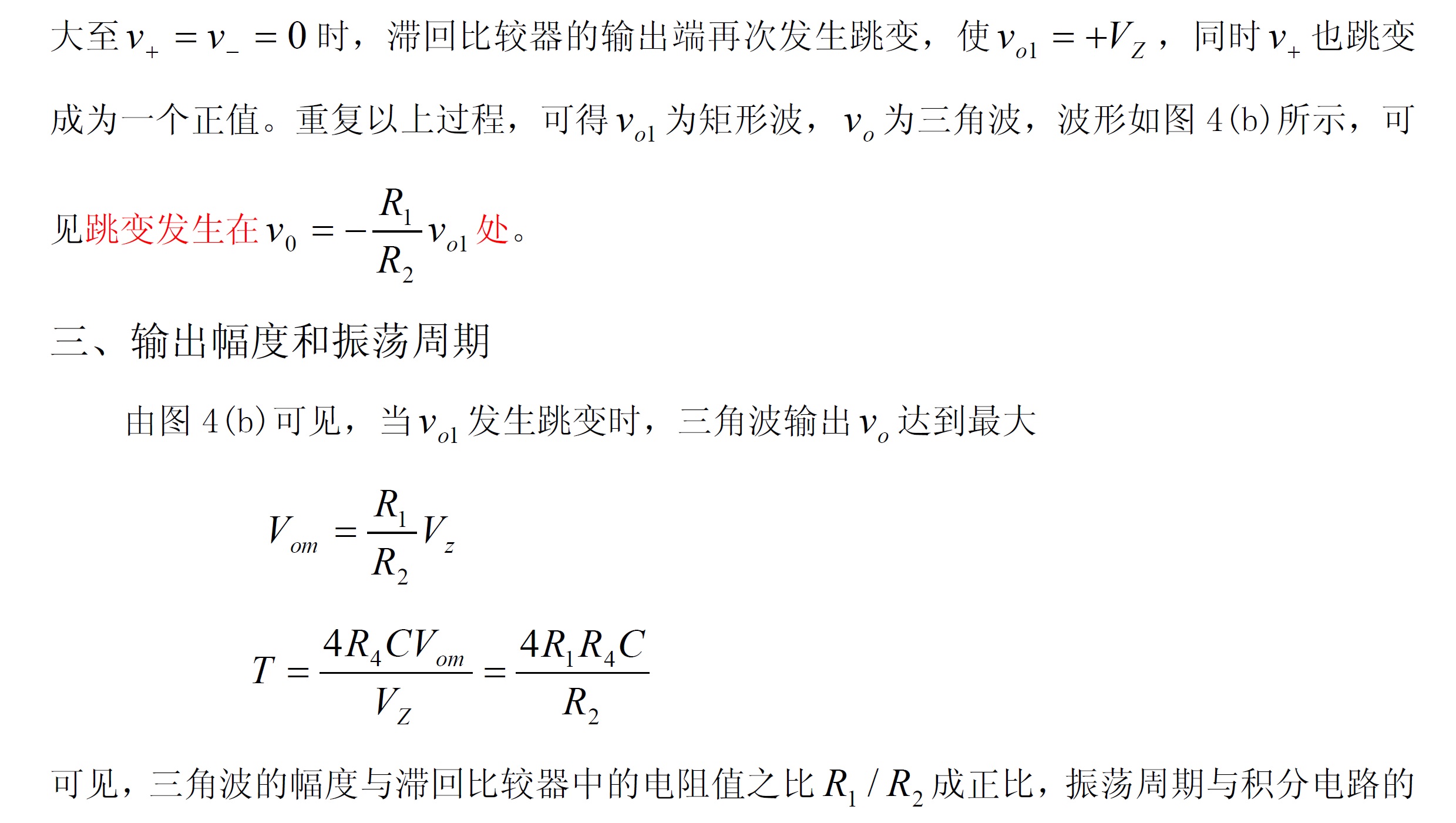

 项目六 信号发生电路           任务6-5 非正弦信号发生电路

     石英晶体振荡器工作原理、参数指标、振荡电路、测量方法

1、 了解晶体振荡器的工作原理及特点；

2、 掌握晶体振荡器的设计方法及参数计算；

以教师为主导，学生为主体开展教学。教师演示课程PPT，现场测试石英晶体的工作参数

教学过程

教师活动：

实例导入—提出问题（任何一片CPU处理器芯片都有独立的工作时钟）—石英晶体

学生活动：

认真听课—做好笔记—回答问题—在面包板上用杜邦线连接电子元件制作石英晶体振荡电路

资源准备：multisim11软件、PC电脑、投影、PPT课件、USB接口数字示波器、万用表、面包电路板

教学评价

1、知识与技能：用双踪示波器、频率计 、万用表等工具对石英晶体振荡电路测试。

2、过程与方法：课堂理论。讲解与实际操作、仿真演示。

3、教学态度评价：

说明：教学评价安排在课堂快要结束时候，以学生评价为主，讲师评价为辅

石英晶体振荡电路在现代电子电路设计中应用十分普遍，所有的单片机或者嵌入式系统都采用石英晶体作为时钟驱动电路，采用石英晶体可以获得高频高精度的时钟。
