项目五、功率放大电路测试

【实验目的】

对甲类、乙类与甲乙类功率放大电路三种不同工作状态信号输出波形加深认识。特别是甲乙类双电源互补对称电路性能检测。

【实验设备】

数字示波器、信号发生器、三极管及直流稳压电源、电阻、电容、二极管、面包反，导线若干、

【实验原理】

功率放大器主要性能：输出功率Po尽可能大，效率η（负载得到的有用信号功率和电源提供的直流总功率的比值）要高。非线性失真THD要小。功率管的散热性能要好。

在甲类放大器中，当工作点确定之后，不管有无交流信号输入，直流电源提供的功率Pv=Vcc×Ic始终是恒定的。当交流输出功率Po越小时，管子及电阻上损耗的功率即无用功率PvT反而越大。这种损耗功率通常以热量的形式耗散出去。把静态工作点向下移动，使信号等于0时电源输出功率也等于0，信号增大时电源供给的功率也增大。半个周期以上>0,称为甲乙类放大；一个周期内只有半个周期 >0，称为乙类放大。

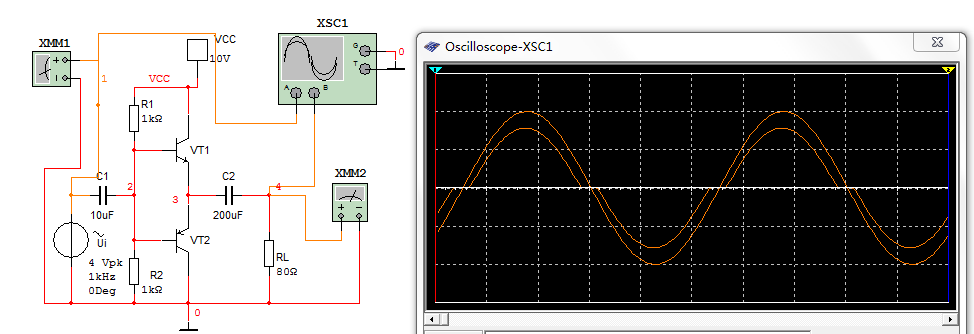

                   图1、乙类互补单电源对称功率放大电路

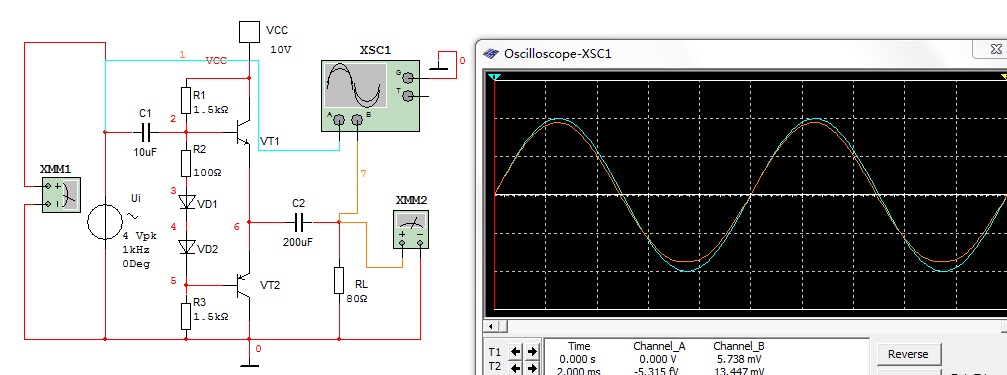

                   图2、甲乙类双电源互补对称电路(OCL)

如图1所示，乙类互补对称电路在实际中还存在一些缺陷，主要BJT没有直流偏置电流，只有当输入电压大于BJT导通电压0.7V，锗管0.2V时才有输出电流，当输入信号低于这个数值时，VT1、VT2都禁止，基本为0，负载RL上无电流通过，出现一段死区，这种现象称为交越失真

解决这一问题的方法就是预先给BJT提供一个较小的基极偏置电流，使BJT在静态使处于微弱导通状态。即甲乙类状态。

【实验步骤】

1、按照图1、图2连接电路，并在断电状态下使用万用表对电路进行检测。对数字示波器进行自检，调整衰减倍数。

2、接通电源，使用数字示波器、数字万用表对输入信号的有效值、输入信号波形、输出信号的有效值与输出波形进行观察。

3、记录实验数据。绘制信号波形，计算在不同输入信号条件下电路的输出功率、管耗、直流电源供给的功率和效率；

【任务结论】

(1)相对于乙类互补对称电路而言，甲乙类互补对称电路的输出波形在过零点处_____________________

（基本无失真/有明显失真）；

(2)甲乙类单电源互补对称电路______________(可以/不可以)实现正常放大，但其不失真输出动态范围与甲乙类双电源互补对称电路相比________________________(要小/基本接近)。
