项目四、信号运算与滤波

【实验目的】

研究由集成运算放大器组成的比例、加法、减法和积分等基本运算电路的功能；了解运算放大器在实际应用时应考虑的一些问题。

【实验设备】

1、晶体管交流毫伏表

2、双踪示波器

3、万用表

4、函数信号发生器

5、模拟电路实验箱

【实验步骤】

集成运放在电路中发挥重要重要。其作用已经延伸到汽车电子、通信、消费等各个领域，并将在支持未来技术方面发挥扮演重要作用。

理想运放的主要性能指标：开环电压放大倍数Aud∞,输入电阻Rid∞,输出电阻Rud0,

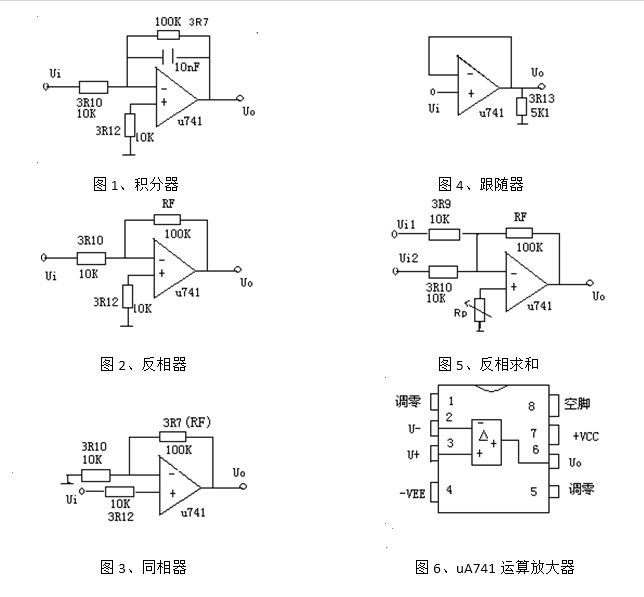

（1）按图5所示接好电路，Ui1与Ui2接入0.1v,5000Hz信号，用数字示波器观察输出电压与输入电压波形，计算峰值放大倍数。

（2）Ui1信号不变，Ui2接入1V，500Hz方波信号，用示波器观察输出电压波形。这里采用双电源运放uA741。

（3）依次按照图1-5完成同相、反相、积分、跟随等电路连接。积分器输入1V，1000Hz方波信号，用示波器观察输入电压与输出电压。

【任务完成结论】

（1）反相输入比例运放电路中电压放大倍数Rf/R1值_______________________（基本相等或相差很大）且输出电压与输入电压相位________________________（相反或者相同），加法电路能实现输入信号电压相加。

（2）积分电路输入电压是方波，则输出电压波形是________________(正弦波、方波与三角波)，因此该电路能实现积分运算。
