项目二、晶体管放大电路

【实验目的】

 通过本实验，学生可以学会共射固定偏置放大电路静态工作点的测试，同时对电压放大倍速、输入电阻、输出电阻测试；

 观察固定偏置放大电路非线性失真现象的观察。熟悉双通道数字示波器对输入输出信号测试，熟悉万用表测试电路故障。

【实验设备】

(1)测试仪器仪表：万用表、示波器、交流毫伏表、直流稳压电源、函数信号发生器；

(2)器件： 电阻（51k, ），电阻(1k,)、电位器(500K，RP;5k,RP1)、电容(100uF2)、三极管

S90131

【实验步骤】

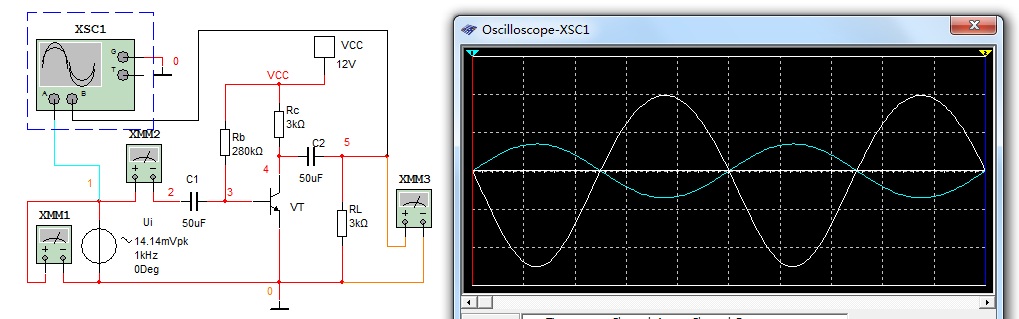

(1) 按照电路图接成共射极固定偏置放大电路.______________________________________________

（2）接入Vcc=20V，先不接输入信号Ui，调节RP，使UCE=10V,用万用表测量三极管静态工作点=______V

=______V =______V。并判断三极管是否正常工作。

（3）测量电压放大倍数

接Ui(f=1kHz,Ui=20mV正弦波)，用示波器观察输入信号Ui与输出信号的相位关系是________(同相/反     相）,并用交流毫伏表测量Ui=___________________________,Uo=_________________________________

并计算放大倍数：。

（4）测量输入电阻

1. 直接用交流毫伏表测量函数发生器测量函数发生器（信号源）的开路电压，使Us=20mV。

2. 在输入端接RP1(5k)，并接入Ui,调节RP1,使用Ui=0.5Us。

3. 断开RP1,用万用表测出RP1的值，已知函数发生器的内阻Rs=50欧姆，计算Ri=Rs+RP1=_____________

 (5)测量输入电阻

1. 接入与步骤（3）相同的Ui，断开负载RL ,用毫伏表测量放大电路的开路输出电压Uo'=__________。

2. 在输出端RP1(5k)来代替RL,调节RP1，使Uo=0.5Uo'。

3. 断开RP1, 用万用表测出RP1的阻值，求出Ro(Ro=RP1)=_____________________________________。

 （6）观察非线性失真

调节Ui大小，用示波器观察输出电压，使用Uo为最大不失真。调节RP,直至Uo波形出现明显失真，记录该波形。再调小RP，直至Uo波形出现明显失真。记录该波形。

  【任务完成结论】

 (1)在输入为小信号时，输出电压的波形与输入电压波形______________________（基本相同/完全不  同），输出电压的幅度_________________________（远大于/远小于/基本等于）输入电压的幅度，即

____________________(实现了/没实现)信号的不失真放大。

 (2)单级共射放大电路具有_________________________和_____________________________的作用。

 (3)当输入信号过大，静态工作点不合适时，放大电路输出信号____________（出现/不出现）失真。
