一、填空题
1、在NPN三极管组成的基本共射放大电路中，如果电路的其它参数不变，三极管的β增加，则IBQ 增大 ，ICQ 增大 ，UCEQ 减小 。
2、三极管的三个工作区域是 截止 ， 饱和 ， 放大 。集成运算放大器是一种采用 直接 耦合方式的放大电路。
3、某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为 4 kΩ 。
4、为了保证三极管工作在放大区，要求：
①发射结 正向 偏置，集电结 反向 偏置。②对于ＮＰＮ型三极管，应使VBC ＜0 。
5、在三极管组成的三种不同组态的放大电路中，共射和共基组态有电压放大作用，共射 组态有电流放大作用， 共射和共集 组态有倒相作用； 共集 组态带负载能力强， 共集 组态向信号源索取的电流小， 共基 组态的频率响应好。
6、三极管放大电路的三种基本组态是 共集 、 共基 、 共射 。
7、在单级共射放大电路中，如果输入为正弦波形，用示波器观察VO和VI的波形，则VO和VI的相位差为 1800 ；当为共集电极电路时，则VO和VI的相位差为 0 。
8、放大器有两种不同性质的失真，分别是 饱和 失真和 截止 失真。
9、在共射、共集和共基三种放大电路组态中，希望电压放大倍数大、输出电压与输入电压反相，可选用 共射 组态；希望输入电阻大、输出电压与输入电压同相，可选用 共集 组态。
10、三极管工作在放大区时，它的发射结保持 正向 偏置，集电结保持 反向 偏置。
11、场效应管有 共源 、 共栅 、 共漏 三种组态。
12、场效应管从结构上分成 结型FET 和 MOSFET 两大类型，它属于 电压 控制型器件。
13、场效应管属于 电压控制电流 型器件，而双极型半导体三极管则可以认为是 电流控制电流 型器件。
14、场效应管是 电压控制电流器件 器件，只依靠 多数载流子 导电。
15、根据场效应管的输出特性，其工作情况可以分为 可变电阻区 、恒流区、 击穿区 和截止区四个区域。
16、当栅源电压等于零时，增强型FET 无 导电沟道，结型FET的沟道电阻 最小 。
17、FET是 电压控制 器件，BJT是 电流控制 器件。
二、单项选择题
1、某放大电路在负载开路时的输出电压为4V，接入12kΩ的负载电阻后，输出电压降为3V，这说明放大电路的输出电阻为（ C ）
A、 10kΩ B、2kΩ C、4kΩ D、3kΩ
2、画三极管放大电路的小信号等效电路时，直流电压源VCC应当（ A ）
A、短路 B、开路 C、保留不变 D、电流源
3、带射极电阻Re的共射放大电路，在并联交流旁路电容Ce后，其电压放大倍数将（ B ）
A、减小 B、增大 C、不变 D、变为零
4、有两个放大倍数相同，输入电阻和输出电阻不同的放大电路A和B，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下，测得A放大器的输出电压小，这说明A的（ B ）
A、输入电阻大 B、输入电阻小 C、输出电阻大 D、输出电阻小
5、为了使高内阻信号源与低阻负载能很好的配合，可以在信号源与低阻负载间接入（ C ）
A、共射电路 B、共基电路 C、共集电路 D、共集-共基串联电路
6、某NPN型三极管的输出特性曲线如图1所示，当VCE=6V，其电流放大系数β为（ B ）
A、放大倍数=100 B、放大倍数=50 C、放大倍数=150 D、放大倍数=25
7、当放大电路的电压增益为-20dB时，说明它的电压放大倍数为（ D ）
A、20倍 B、-20倍 C、-10倍 D、0.1倍
8、当用外加电压法测试放大器的输出电阻时，要求（A ）
A、独立信号源短路，负载开路 B、独立信号源短路，负载短路
C、独立信号源开路，负载开路 D、独立信号源开路，负载短路
9、场效应管放大电路的输入电阻，主要由（ C）决定
A、管子类型 B、gm C、偏置电路 D、VGS
10、场效应管的工作原理是（D ）
A、输入电流控制输出电流 B、输入电流控制输出电压
C、输入电压控制输出电压 D、输入电压控制输出电流
11、场效应管属于（A ）
A、单极性电压控制型器件 B、双极性电压控制型器件
C、单极性电流控制型器件 D、双极性电压控制型器件

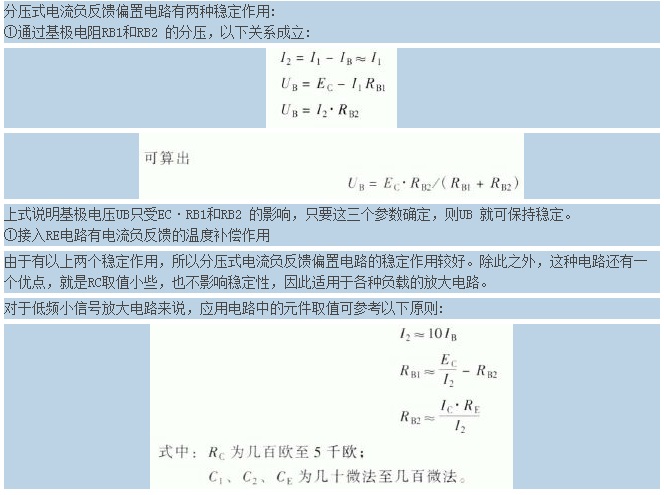

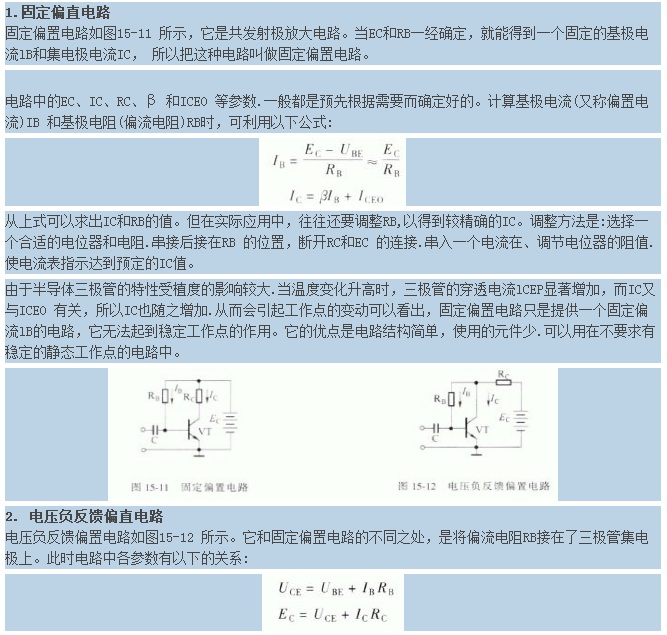

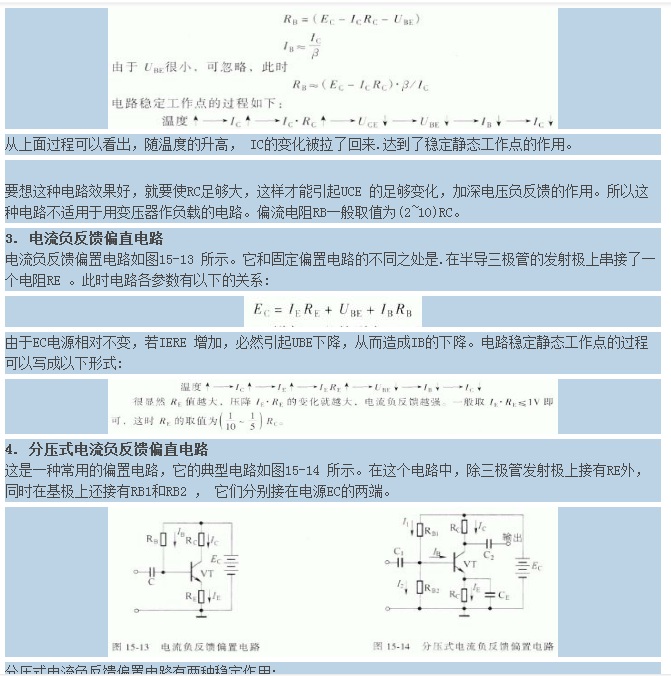

三、知识拓展
