一、教学设计

                    表1、场效应管放大电路性能与测试

教师姓名	李军科、崔玫、陈立文、房曙光、曹钟林、程军武、童建华、冒莉	备注
章节名称	项目二 小信号基本放大电路    任务2-4 场效应管放大电路
教学任务	场效应管放大电路的电路结构和工作原理；计算场效应管放大电路的放大倍数、输入电阻和输出电阻；测试场效应管放大电路的静和动态性能指标。
教学目标	1、 掌握场效应管放大电路的电路结构和工作原理； 2、 分析计算场效应管放大电路的放大倍数、输入电阻和输出电阻； 3、学会测试场效应管放大电路的静态和动态性能指标。
教学策略	以教师为主导，学生为主体开展教学。教师演示课程PPT,并借助于multisim11电路仿真软件对小信号场效应管放大电路多媒体演示。
教学过程	教师活动： 实例导入—提出问题（晶体管放大电路缺点与优点）—multisim11平台小信号场效应管放大电路演示 ——学生仿真过程指导——板书讲解
	学生活动： 在教师新课导入基础上回答问题—课堂听讲——完成小信号场效应管放大电路multisim11平台电路仿真。
	资源准备：multisim11软件、PC电脑、投影、PPT课件、USB接口数字示波器、万用表、面包电路板
教学评价	1、知识与技能：场效应管小信号放大电路各元件功能、放大倍数、输入电阻、输出电阻等测量与简单计算；
	2、过程与方法：课堂理论讲解与实际操作、简单计算的连贯性
	3、教学态度评价：
	说明：教学评价安排在课堂快要结束时候，以学生评价为主，讲师评价为辅
课程总结	场效应管与晶体管概念与应用上比较接近，但本质上有很大区别,课堂讲授过程中选择通过案例剖析，可以取得更好的讲课效果。

二、教学内容

在使用MOS管设计开关电源或者马达驱动电路的时候，大部分人都会考虑MOS的导通电阻，最大电压等，最大电流等，也有很多人仅仅考虑这些因素。这样的电路也许是可以工作的，但并不是优秀的，作为正式的产品设计也是不允许的

MOSFET管是FET的一种(另一种是JFET)，可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。右图是这两种MOS管的符号

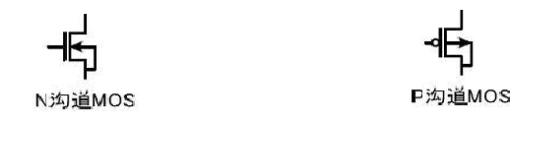

                       图1、N沟道（P沟道）MOS管电路符号

至于为什么不使用耗尽型的MOS管，不建议刨根问底。对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小且容易制造。所以开关电源和马达驱动的应用中，一般都用NMOS。下面的介绍中，也多以NMOS为主。

在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载(如马达)，这个二极管很重要。顺便说一句，体二极管只在 单个的MOS管中存在，在集成电路芯片内部通常是没有的。下图是MOS管的构造图，通常的原理图中都画成右图所示的样子。

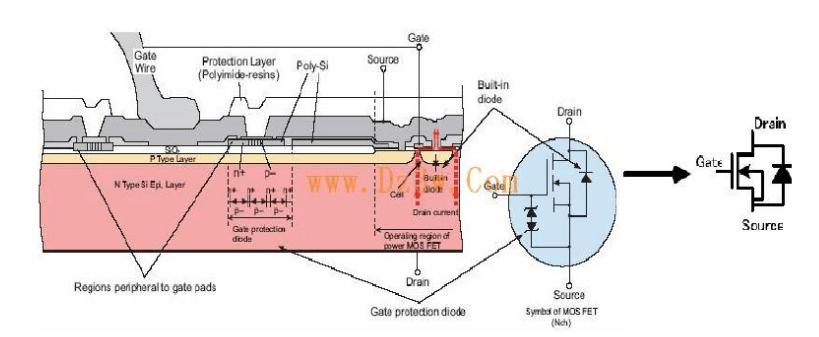

                图2、MOS管内部结构图和简化电路符号

MOS管的三个管脚之间有寄生电容存在，如右图所示。这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候要麻烦一些，但没有办法避免，在MOS管的驱动电路设计时再详细介绍

2.1 MOS场效应管导通特性

导通的意思是作为开关，相当于开关闭合。NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况(低端驱动)，只要栅极电压达到4V或10V就可以了。PMOS的特性，Vgs小于一定的值就会导通，使用与源极接VCC时的情况(高端驱动)。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。 右图是瑞萨2SK3418的Vgs电压和Vds电压的关系图。可以看出小电流时，Vgs达到4V，DS间压降已经很小，可以认为导通。

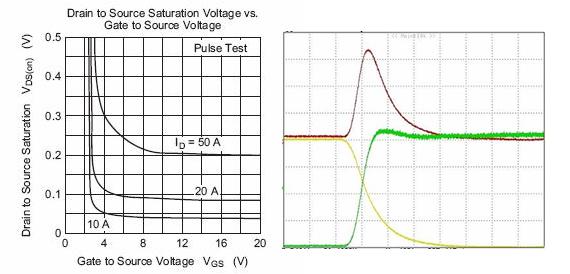

          图3、瑞萨MOS管Vds-Vgs 关系曲线            图4、mos管导通时波形图

2.2 MOS场效应管开关损失

 不管是NMOS还是PMOS，导通后都有导通电阻存在，因而在DS间流过电流的同时，两端还会有电压(如2SK3418特性图所示)，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。
　   MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越快，损失也越大。
　  图4是MOS管导通时的波形。可以看出，导通瞬间电压和电流的乘积很大，造成的损失也就很大。降低开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

2.3 MOS管驱动

跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。

在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。

第二注意的是，普遍用于高端驱动的NMOS，导通时需要是栅极电压大于源极电压。而高端驱动的MOS管导通时源极电压与漏极电压(VCC)相同，所以这时栅极电压要比VCC大4V或10V。如果在同一个系统里，要得到比VCC大的电压，就要专门的升压电路了。很多马达驱动器都集成了电荷泵，要注意的是应该选择合适的外接电容，以得到足够的短路电流去驱动MOS管。

上边说的4V或10V是常用的MOS管的导通电压，设计时当然需要有一定的余量。而且电压越高，导通速度越快，导通电阻也越小。现在也有导通电压更小的MOS管用在不同的领域里，但在12V汽车电子系统里，一般4V导通就够用了。

MOS管的驱动电路及其损失，可以参考Microchip公司的AN799  Matching  MOSFET Drivers to MOSFETs。
