任务二 共集电极放大电路测试
上一节
下一节
一、教学设计
表1、共集小信号放大电路性能与测试
| 教师姓名 | 李军科、崔玫、陈立文、房曙光、曹钟林、程军武、童建华、冒莉 | 备注 |
| 章节名称 | 项目二 小信号基本放大电路 任务2-2 共集小信号放大电路 | |
| 教学任务 | 共集放大电路的电路结构和工作原理；计算共集放大电路的放大倍数、输入电阻和输出电阻；测试共集放大电路的静和动态性能指标。 | |
| 教学目标 | 1、 掌握共集放大电路的电路结构和工作原理； 2、 分析计算共集放大电路的放大倍数、输入电阻和输出电阻； 3、学会测试共集放大电路的静态和动态性能指标。 | |
| 教学策略 | 以教师为主导，学生为主体开展教学。教师演示课程PPT,并借助于multisim11电路仿真软件对小信号共集放大电路多媒体演示。 | |
教学过程 | 教师活动： 实例导入—提出问题（小信号mv/uv级别如何才能被检测到？）—multisim11平台小信号共射极放大电路演示 ——学生仿真过程指导——板书讲解 | |
学生活动： 在教师新课导入基础上回答问题—课堂听讲——完成小信号共集放大电路multisim11平台电路仿真。 | ||
| 资源准备：multisim11软件、PC电脑、投影、PPT课件、USB接口数字示波器、万用表、面包电路板 | ||
教学评价 | 1、知识与技能：共集小信号放大电路各元件功能、放大倍数、输入电阻、输出电阻等测量与简单计算； | |
2、过程与方法：课堂理论讲解与实际操作、简单计算的连贯性 | ||
| 3、教学态度评价： | ||
| 说明：教学评价安排在课堂快要结束时候，以学生评价为主，讲师评价为辅 | ||
| 课程总结 | 由于小信号放大电路在实际电路设计与应用中使用比较少，本节课程讲解时主要针对放大o电路的几个概念与仪器测试方法讲解。相对前面单元难度加深。 |
二、教学内容

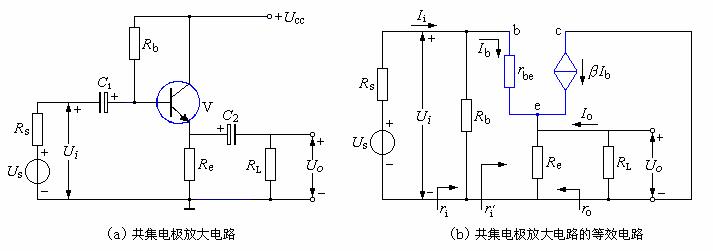

电路如下图所示，信号从基极输入，射极输出，故又称为射极输出器，等效电路如下图所示。
（4）输出电阻计算
按输出电阻的计算办法，信号源Us短路，在输出端加入U2，求出电流I2，则有：Ro=U2/I2。
ro是一个很小的值。输出电阻小，这是共c极2电路的又一特点。
