乙类功率放大器

一、教学设计

              表1、乙类功率放大电路性能与测试

教师姓名	李军科、崔玫、陈立文、房曙光、曹钟林、程军武、童建华、冒莉	备注
章节名称	项目四 音频功率放大电路  任务4-2乙类功率放大器
教学任务	乙类功率放大器的电路结构和工作原理；乙类功率放大器的放大倍数、输入电阻和输出电阻；测试乙类功率放大器静和动态性能指标。
教学目标	1、 掌握乙类功率放大器电路的电路结构和工作原理； 2、 分析计算乙类功率放大器的输出功率与输出效率；
教学策略	以教师为主导，学生为主体开展教学。教师演示课程PPT,并借助于multisim11电路仿真软件对乙类互补对称功率放大器电路多媒体演示。
教学过程	教师活动： 实例导入—提出问题（家用电器中乙类功率放大器）—multisim11平台小信号运乙类互补对称电路功率放大器演示 ——学生仿真过程指导——板书讲解
	学生活动： 在教师新课导入基础上回答问题—课堂听讲——完成小信号乙类功率放大器电路multisim11平台电路仿真。
	资源准备：multisim11软件、PC电脑、投影、PPT课件、USB接口数字示波器、万用表、面包电路板
教学评价	1、知识与技能：乙类功率放大器符号、分类、分析方法、芯片选型。
	2、过程与方法：课堂理论讲解与实际操作、仿真演示。
	3、教学态度评价：
	说明：教学评价安排在课堂快要结束时候，以学生评价为主，讲师评价为辅
课程总结	乙类互补对称电路是重要的功率放大电路。但交越失真则是其缺点。需要对电路改进处理。

二、教学内容

2.1 乙类互补对称电路

                 图1、乙类互补对称电路

由两个对称的工作在乙类状态的射极输出器组合而成。T1（NPN型）和T2（PNP型）是两个特性一致的互补晶体管；电路采用双电源供电，负载直接接到T1，T2 的发射极上。因电路没有输出电容和变压器，故称为无输出电容电路，简称OCL电路。

设ui 为正弦波，当ui 处于正半周时，T1导通，T2截止，输出电流iL = iC1流过RL，形成输出正弦波的正半周。当ui 处于负半周时，T1截止，T2导通，输出电流iL = - iC2流过RL，其方向与 iC1 相反，形成输出正弦波的负半周。因此，在信号的一个周期内，输出电流基本上是正弦波电流。由此可见，该电路实现了在静态时管子无电流通过，而有信号时，T1、T2轮流导通，组成所谓推挽电路。由于电路结构和两管特性对称，工作时两管互相补充，故称"互补对称"电路。

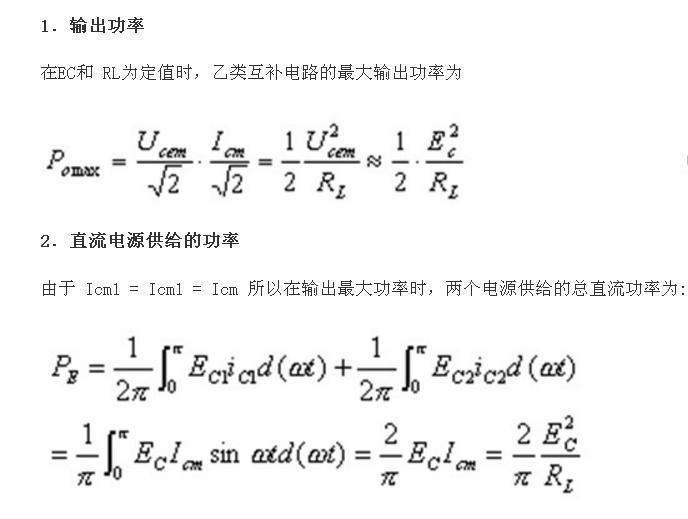

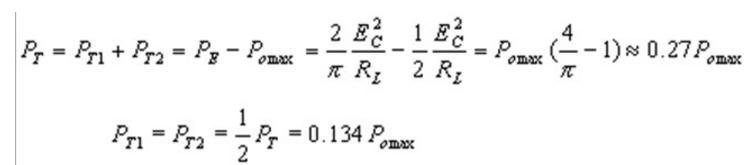

乙类互补对称电路效率=Pomax/Pe=pi/4=78.5% ;输出功率最大情况下，两管管耗

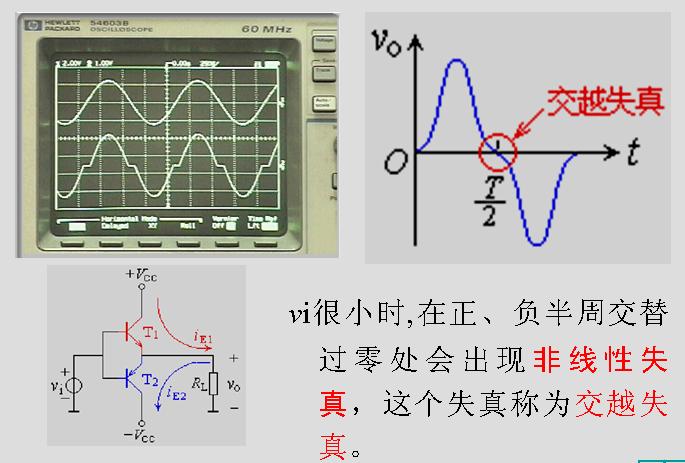

2.2 交越失真

三、教学视频
