直流电源整流电路与测试

一、教学设计

              表1、直流电源整流电路与测试

教师姓名	李军科、崔玫、陈立文、房曙光、曹钟林、程军武、童建华、冒莉	备注
章节名称	项目五 直流稳压电源  任务5-2整流电路特性与测试
教学任务	电源整流电路的结构和工作原理；半波整流、全波整流、桥式全波整流电路
教学目标	1、 掌握直流稳压电源整流电路结构和工作原理； 2、 单相全桥整流电路制作与调试、维护；
教学策略	以教师为主导，学生为主体开展教学。教师演示课程PPT,利用第二课堂引导学生独立设计整流电路并制作与测试；
教学过程	教师活动： 实例导入—提出问题（现场演示）—示波器演示整流前后波形并简单分析结果
	学生活动： 认真听课—做好笔记—回答问题—用示波器观察整流前后信号波形
	资源准备：multisim11软件、PC电脑、投影、PPT课件、USB接口数字示波器、万用表、面包电路板
教学评价	1、知识与技能：直流稳压电源整流电路制作
	2、过程与方法：课堂理论。讲解与实际操作、仿真演示。
	3、教学态度评价：
	说明：教学评价安排在课堂快要结束时候，以学生评价为主，讲师评价为辅
课程总结	单相全波整流电路应用十分广泛。讲课过程中可以结合多媒体教学、multisim仿真以及实际整流电路环节讲解。制作与测试等

二、教学内容

 电子电路工作时都需要直流电源提供能量，电池因使用费用高，一般只用于低功耗便携式的仪器设备中。这里讨论如何把交流电源变换为直流稳压电源。

一般直流电源由如下部分组成：整流电路是将工频交流电转换为脉动直流电。滤波电路将脉动直流中的交流成分滤除，减少交流成分，增加直流成分。稳压电路采用负反馈技术，对整流后的直流电压进一步进行稳定。

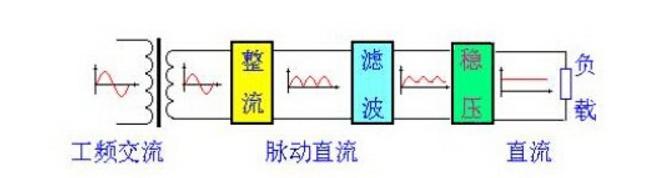

              图1、直流稳压电源框图

2.1 半波整流电路

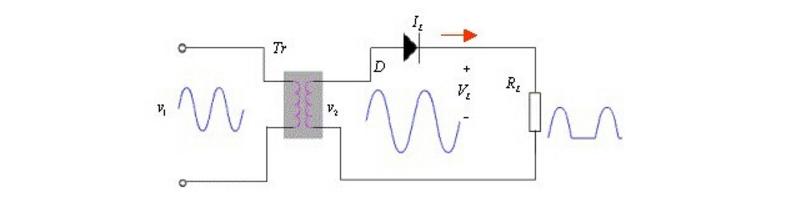

              图2、  二极管半波整流电路

半波整流就是利用二极管的单向导电性能，使经变压器出来的电压Vo只有半个周期可以到达负载。

2.2 单相桥式全波整流

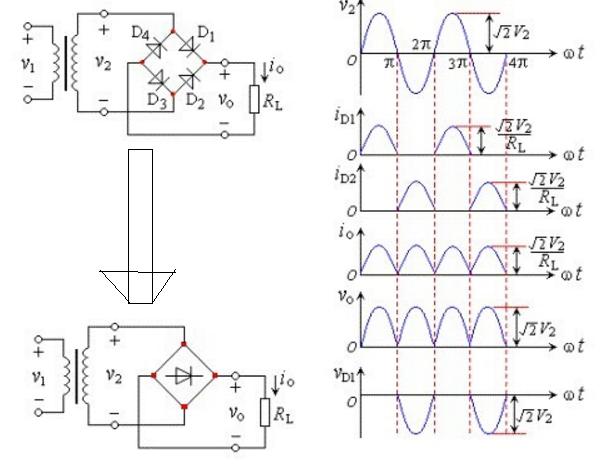

                图3、单相全桥整流电路

单相桥式整流电路是最基本电路中的二极管具有单向导电性。当正半周时，二极管D1、D3导通，在负载电阻上得到正弦波的正半周。当负半周时，二极管D2、D4导通，在负载电阻上得到正弦波的负半周。在负载电阻上正、负半周经过合成，得到的是同一个方向的单向脉动电压。

三、教学课件

3.1 各种整流电路详解.pdf

  3.2 直流电源整流电路.ppt
