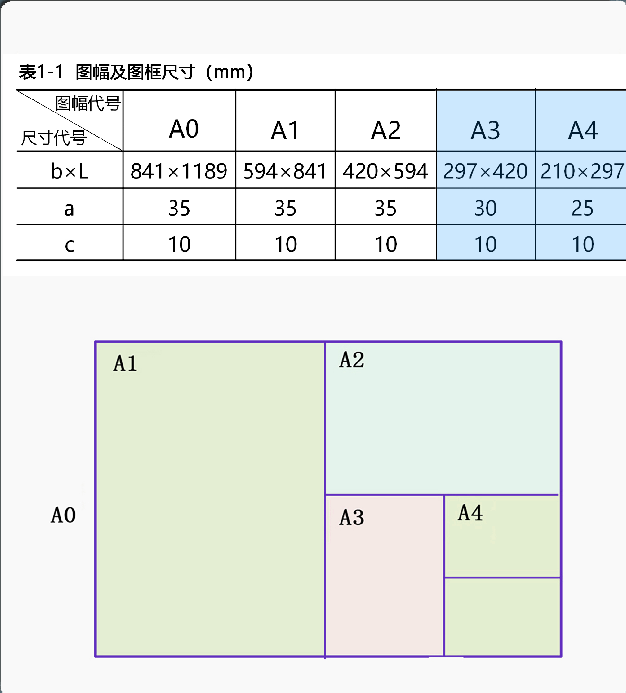

1、图纸幅面

图幅是指绘图时采用的图纸幅面。为了合理使用图纸，所有图纸的幅面及图框尺寸应符合表1-1的规定。

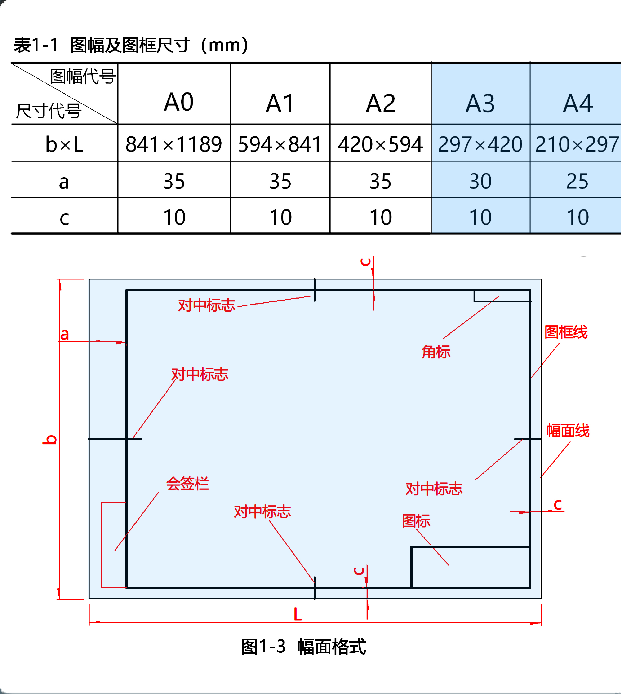

2、图框格式

图框是在图纸上限定绘图区域的图线框，必须用粗实线画出。

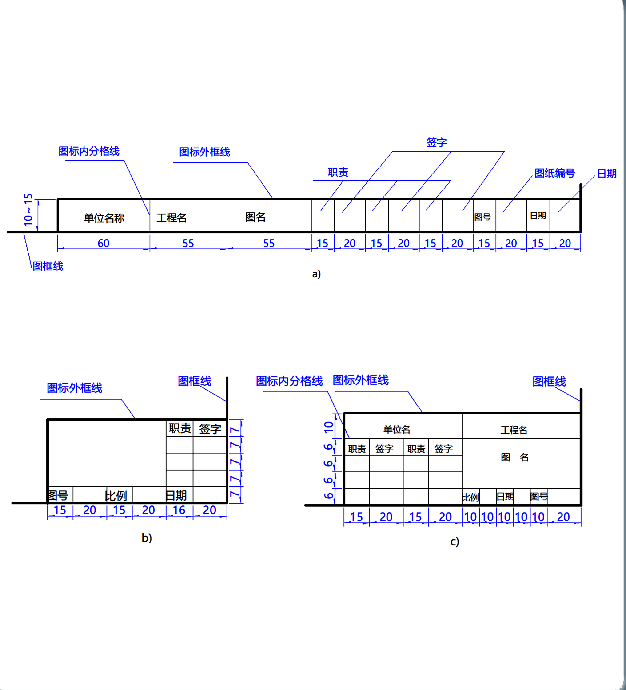

3、标题栏和会签栏

图框的右下角有一标题栏，标题栏是用来填写设计单位（设计人、绘图人、审批人）的签名和日期、工程名称、图名、图纸编号等内容的。图纸标题栏应按要求的格式分区绘制。

会签栏是为各工种负责人签署专业、姓名、日期用的表格

小结：1、绘图工具的正确使用；

2、图纸幅面的规定。

练习：绘出立式和横式2#图纸的图框线标题栏。

作业：准备绘图工具

1、线宽和线型

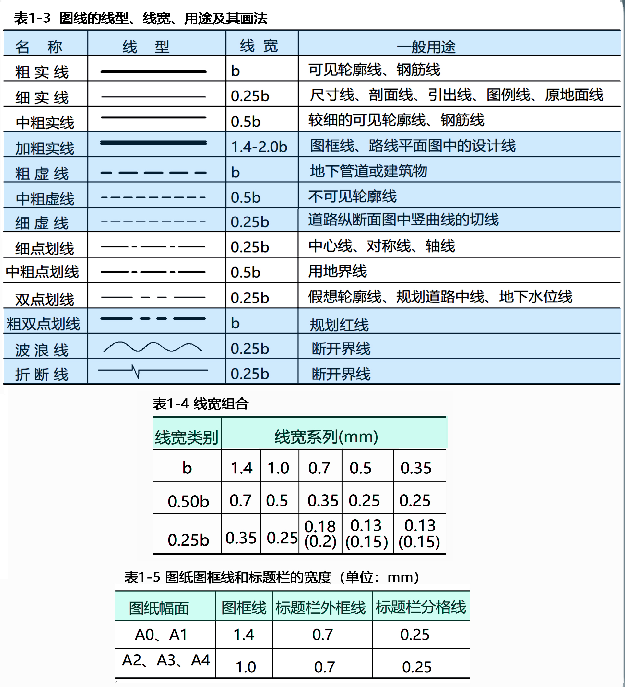

建筑工程图的图线线型有：实线、虚线、点划线、双点划线、折断线、波浪线等。表1-3

线宽：每种线型（除折断线、波浪线外）又有粗、中、细三种不同的线宽，如表1-3所示。线宽组可按表1-4选取。

2、图线的画法：

1）虚线、点划线或双点划线的线段长度和间隔，宜各自相等，如表2-8所示。
　　2）点划线或双点线，当在较小图形中绘制有困难时，可用实线代替。

3）点划线或双点线的两端，不应是点；点划线与点划线交接或点划线与其它图线交接时，应是线段交接，如表2-11。

4）虚线与虚线交接或虚线与其它图线交接时,应是线段交接。虚线为实线的延长线时,不得与实线连接, 如表2-11。　　

5）图线不得与文字、数字或符号重叠、混淆。不可避免时，应首先保证文字等的清晰。

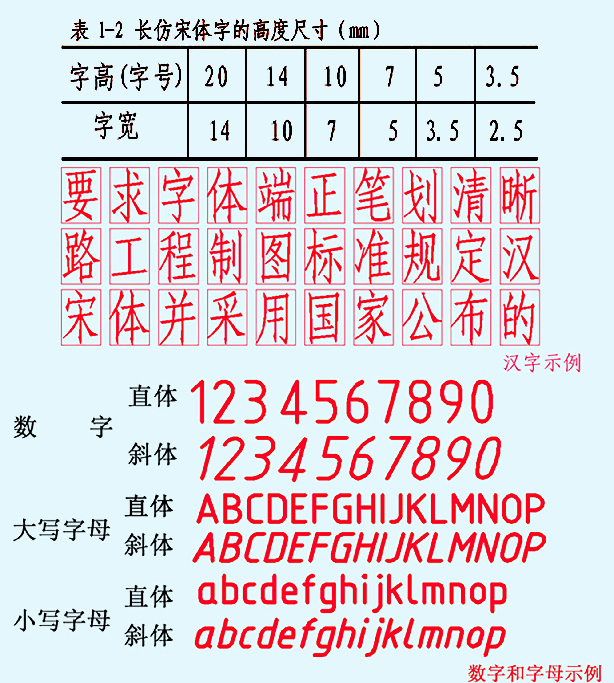

汉字、数字、字母等字体的书写均应符合《土木建筑制图标准》的规定。

1、大小 按字号从表1-6中选择

2、字体 长仿宋体

3、书写要领：横平竖直、结构匀称、起落分明、充满方格。

图名：长仿宋体；下画一条粗基准线，粗度≤本图纸所画图形中的粗实线。注：同一张图纸上的粗基准线的粗度应一致。

比例：图形与实物对应线性尺寸之比。长仿宋体；图名的右侧；字号比图名小一号或二号；注：同张图纸只用一种比例时，将比例书写在标题栏内。

小结：图线相交原则、字体、比例规定。

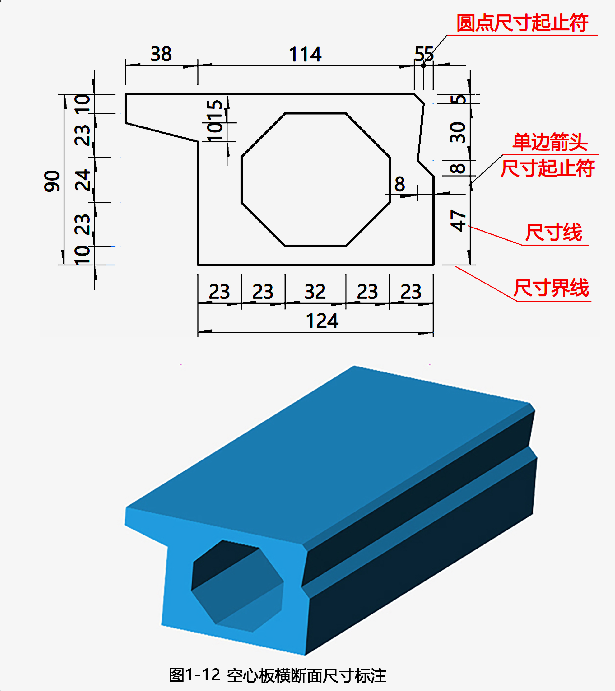

1、尺寸组成

图样上的尺寸有尺寸界线、尺寸线、起止符号和尺寸数字四部分组成。

1）尺寸界线：细实线，长度垂直，离开图样轮廓线≥2mm，一端宜超出尺寸线

2～3mm。图样轮廓线可用作尺寸界线。

2）尺寸线：细实线，平行。图样本身的任何图线均不得用作尺寸线。

3）尺寸起止符号：中实线， 45°，2～3mm。半径、直径、角度与弧长的尺寸起止符号，宜用箭头表示。

4）尺寸数字

  1、以尺寸数字为准，不得从图上直接量取。

  2、单位：除标高及总平面以米为单位外，其他必须以毫米为单位。

  3、方向：

  4、位置：上方中部。如注写位置不够：最外边的尺寸数字可注写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写等

2、尺寸标注

3、尺寸标注注意事项：
