一、参考如下任务书资料。

二、识读电路图。根据电路原理图，能写出它各个元器件的名称和作用，并能说出它的工作原理。

1.中间继电器的认识和接线注意事项

2.开关电源的使用和接线。

3.工作原理

•上电

•合上电源开关QF。

•点动操作

•触碰传感器→传感器接收到信号→（NPN型）传感器信号输出端与直流24V负极连接→KA线圈得电→KA的常开触点闭合→KM线圈得电→KM主触点闭合→电动机得电运行。

•停止

•停止触碰传感器→传感器没有收到信号→（NPN型）传感器信号输出端与直流24V负极断开→KA线圈失电→KA的常开触点断开→KM线圈失电→KM主触点断开→电动机失电停止运行。

•下电

•断开电源开关QF。

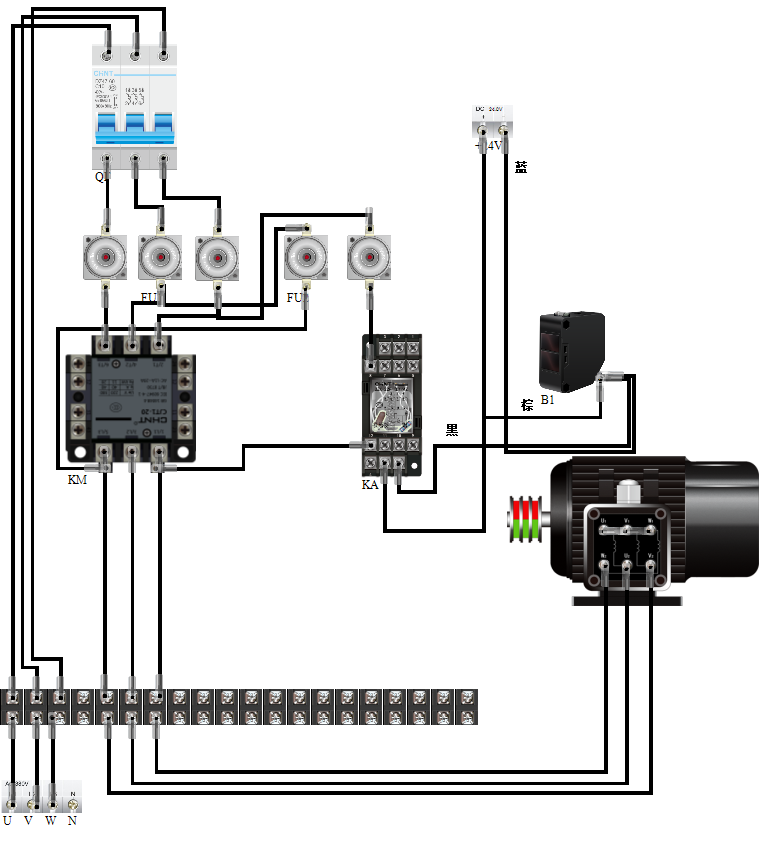

三、画出传感器点动控制电动机实物接线图

四、根据上图，完成接线，并上电通车，录制小视频，并提交作业。

实验结果演示
