微调机构

微调机构是针对小车运行方向偏离的调节来设计的,目的是为了减小调节误差,要做到“大调节,小变化”的调节效果。因小车的轨迹对转向机构的尺寸精度要求极高,为了精确快捷的调出理想轨迹曲线,小车就必须采用微调机构,保证小车转向机构各尺寸精度,这也是达到高水平的关键。

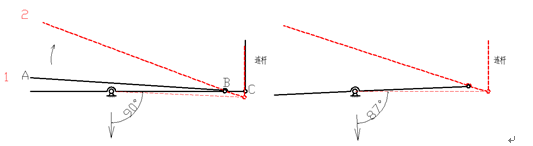

2.2.1V”字形微调机构(如图6



图6



原理图如图6,首先假设连杆可以自由伸长,当摇杆中的杆A由状态1调节到状态2时,连杆被拉长了,实际中连杆可以看成刚体,那么再将连杆压缩,由图5可以看到前轮与轴线方向夹角发生了改变,这就是该机构的工作原理,其调节放大倍数为AB/BC。

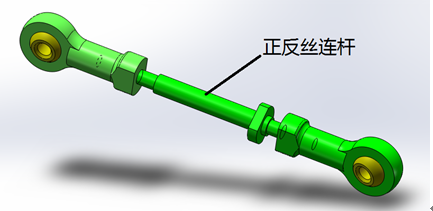

2.2.2正反丝连杆调节机构

图7

该机构可以通过螺纹连接,调节连杆长度,起到调节的作用。优化设计:将目前的正反丝螺纹换成同向螺纹,只是两端螺纹螺距不同,那么调节将会更加精密。

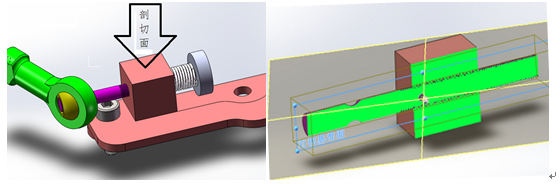

2.2.3弹簧丝杠调节机构

图8

该机构是利用螺纹旋进的方式改变万向节球头距转向轴的距离,从而改变转向杆(图2中杆L3)的长度,使调节更加方便,在调试中得到很好的利用。改进方案:除有丝杆控制距离调节外,丝杆两边各并列一根光杠,一保真直线度,提高调节过程的位置精度。
