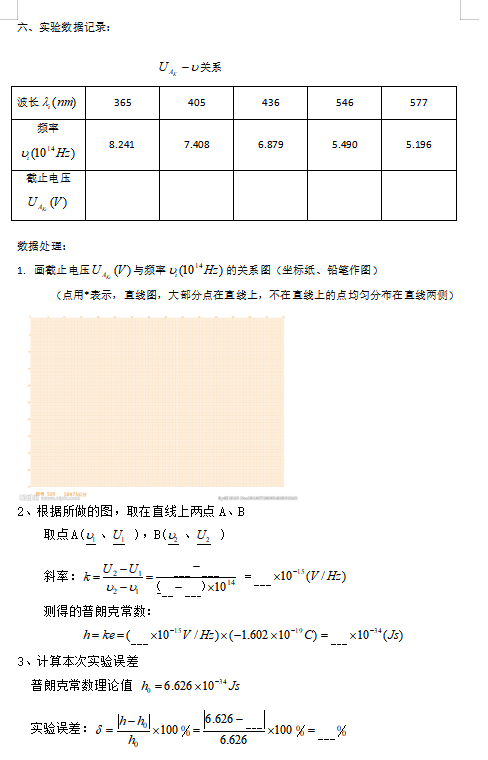

2 数据记录
-
3 视频（岗集）
-
4 视频（黄麓）
光电效应测普朗克常数
当光照射在物体上时，光的能量只有部分以热的形式被物体所吸收，而另一部分则转换为物体中某些电子的能量，使这些电子逸出物体表面，这种现象称为光电效应。在光电效应这一现象中，光显示出它的粒子性，所以深入观察光电效应现象，对认识光的本性具有及其重要的意义。普朗克常数h是1900年普朗克为了解决黑体辐射能量分布时提出的“能量子”假设中的一个普适常数，是基本作用量子，也是粗略地判断一个物理体系是否需要用量子力学来描述的依据。
1905年爱因斯坦为了解释光电效应现象，提出了“光量子”假设，即频率为v的光子其能量为hv。当电子吸收了光子能量hv之后，一部分消耗为电子的逸出功W，另一部分转换为电子的动能1/2mv2，即
上式称为爱因斯坦光电效应方程。1916年密立根首次用油滴实验证实了爱因斯坦光电效应方程。

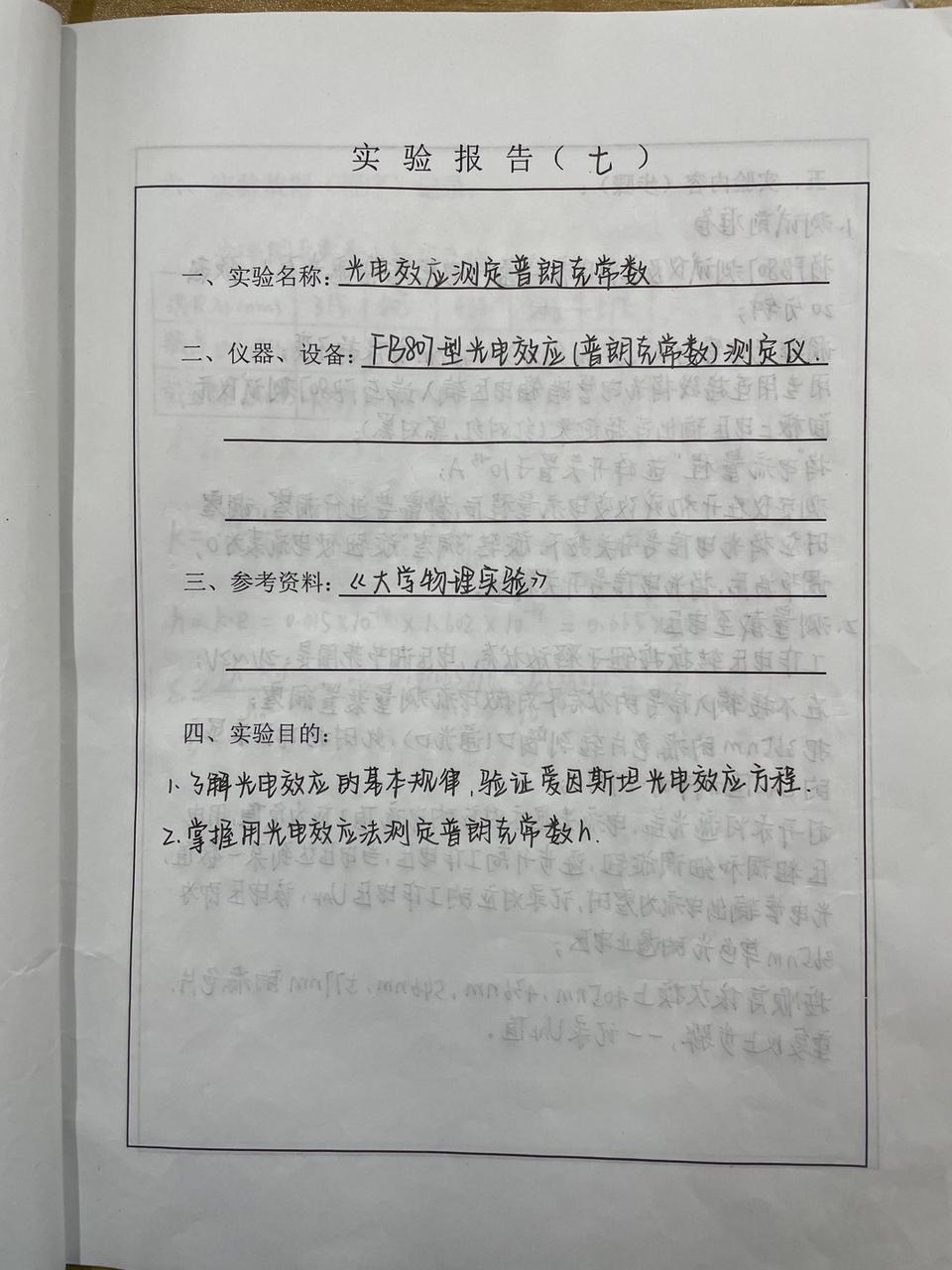

一、实验目的
1、了解光电效应的基本规律，验证爱因斯坦光电效应方程
2、掌握用光电效应法测定普朗克常数h
二、实验仪器
FB807型光电效应（普朗克常数）测定仪
三、实验原理

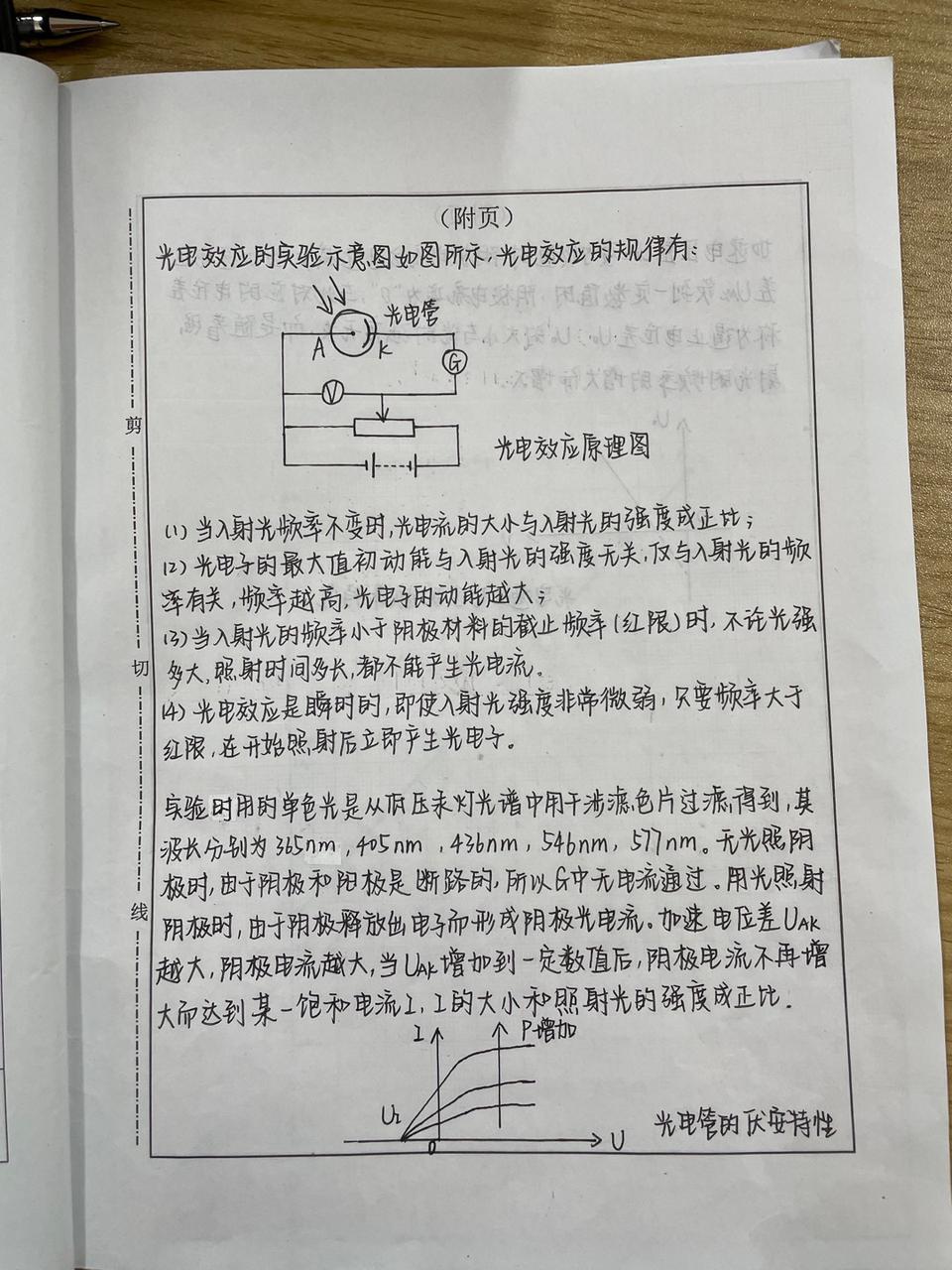

光电效应的实验示意图如图1所示。光电效应的规律有：
（1）当入射光频率不变时，光电流的大小与入射光的强度成正比；
（2）光电子的最大值初动能与入射光的强度无关，仅与入射光的频率有关，频率越高，光电子的动能越大；
（3）当入射光的频率小于阴极材料的截止频率（红限）时，不论光强多大，照射时间多长，都不能产生光电流；
（4）光电效应是瞬时的，即使入射光强度非常微弱，只要频率大于红限，在开始照射后立即产生光电子。
实验时用的单色光是从低压汞灯光谱中用干涉滤色片过滤得到，其波长分别为365nm，405nm，436nm，546nm，577nm。无光照阴极时，由于阳极和阴极是断路的，所以G中无电流通过。用光照射阴极时，由于阴极释放出电子而形成阴极光电流。加速电位差UAK越大，阴极电流越大，当UAK增加到一定数值后，阴极电流不再增大而达到某一饱和电流I，I的大小和照射光的强度成正比（如图2所示）。
图2 光电管的伏安特性

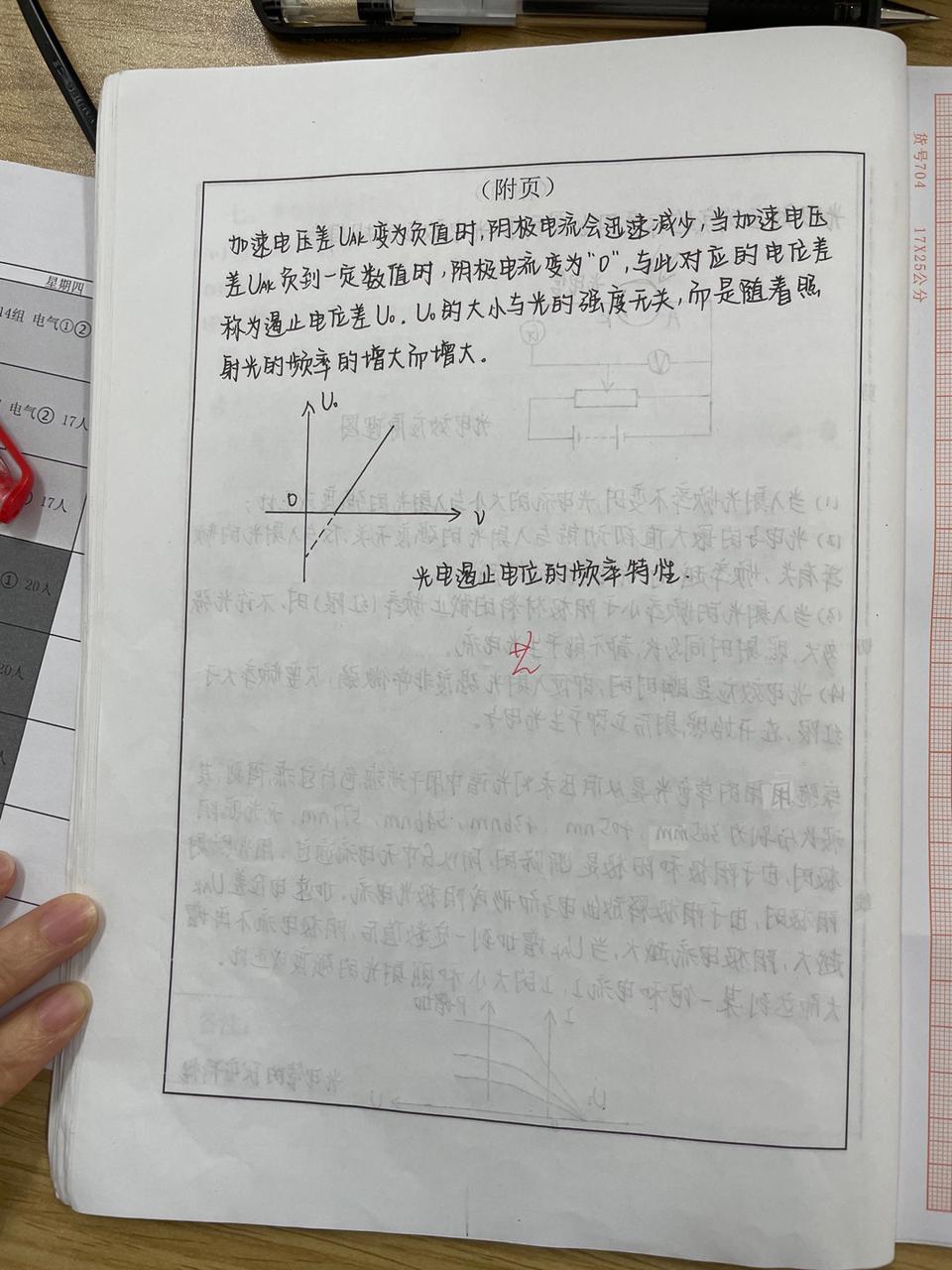

加速电压差UAK变为负值时，阴极电流会迅速减少，当加速电压差UAK负到一定数值时，阴极电流变为“0”，与此对应的电位差称为遏止电位差U0。U0的大小与光的强度无关，而是随着照射光的频率的增大而增大（如图3所示）。
图3 光电遏止电位的频率特性

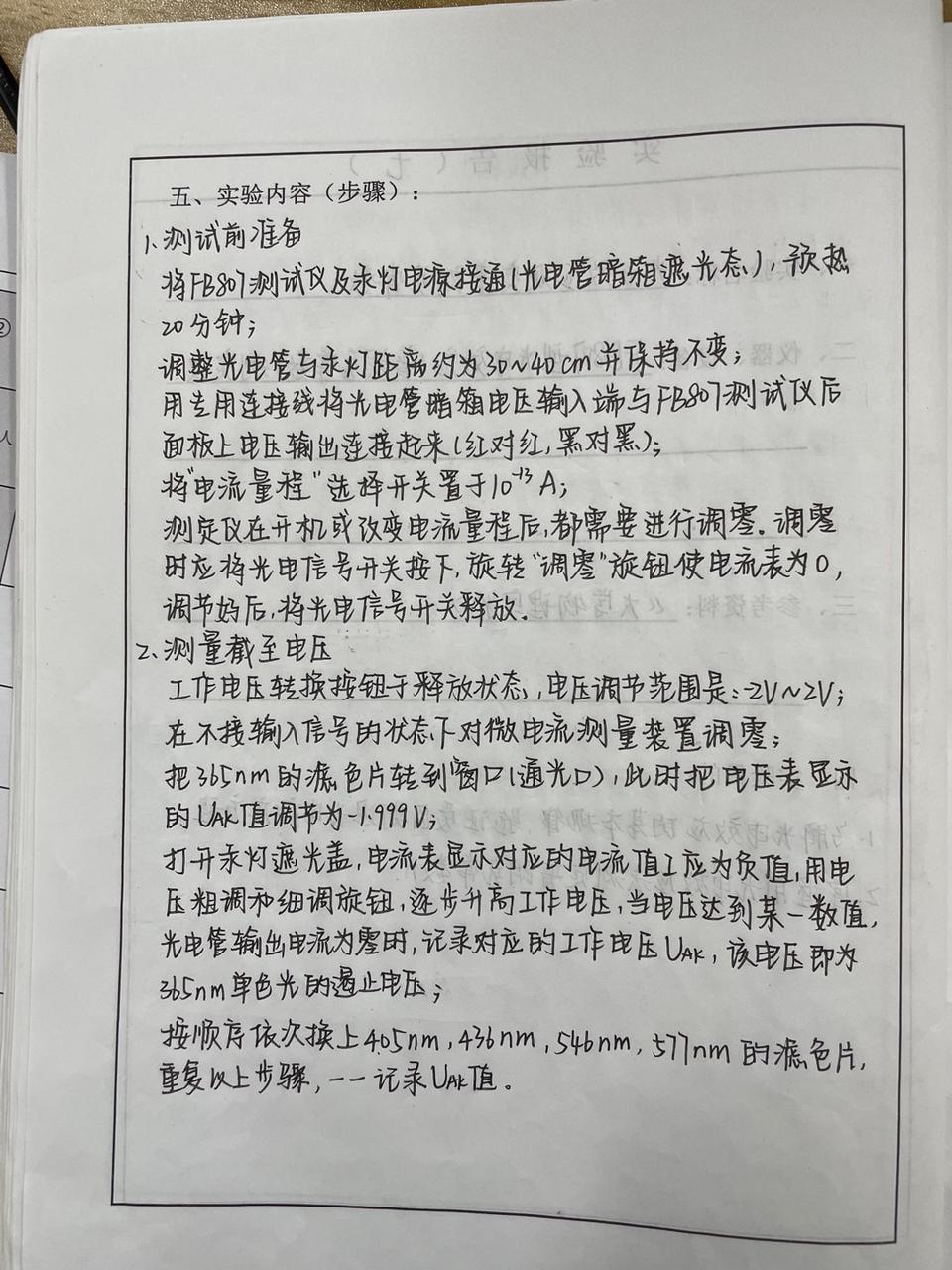

四、实验步骤
1、测试前准备
将FB807测试仪及汞灯电源接通（光电管暗箱遮光态），预热20分钟；
调整光电管与汞灯距离约为30~40cm并保持不变；
用专用连接线将光电管暗箱电压输入端与FB807测试仪后面板上电压输出连接起来（红对红，黑对黑）；
将“电流量程”选择开关置于10-13A；
测定仪在开机或改变电流量程后，都需要进行调零。调零时应将光电信号开关按下，旋转“调零”旋钮使电流表为0，调节好后，将光电信号开关释放。
2、测量截至电压
工作电压转换按钮于释放状态，电压调节范围是：-2V ~ 2V；
在不接输入信号的状态下对微电流测量装置调零；
把365nm的滤色片转到窗口（通光口），此时把电压表显示的UAK值调节为-1.999V；
打开汞灯遮光盖，电流表显示对应的电流值I应为负值，用电压粗调和细调旋钮，逐步升高工作电压，当电压达到某一数值，光电管输出电流为零时，记录对应的工作电压UAK，该电压即为365nm单色光的遏止电压；
按顺序依次换上405nm，436nm，546nm，577nm的滤色片，重复以上步骤，一一记录UAK值。
