本节主要内容

平面简单桁架的内力分析

桁架：由一些直杆两端铆接、焊接或榫接而成具有坚固性的杆架结构。若所有杆件的中心线都在一个平面内，称为平面桁架。

节点： 桁架中各杆的连接点。

在工程设计中，能够达到设计精度要求的近似计算非常重要，过于复杂严密的高精度计算，往往是不必要的。因此，计算桁架中各杆件内力时，为了简化计算，常作如下假定：

1、直杆两端都为光滑铰链连接。

2、杆件自重不计。

3、架所受的外载荷都作用在节点上，其作用线在桁架平面内。

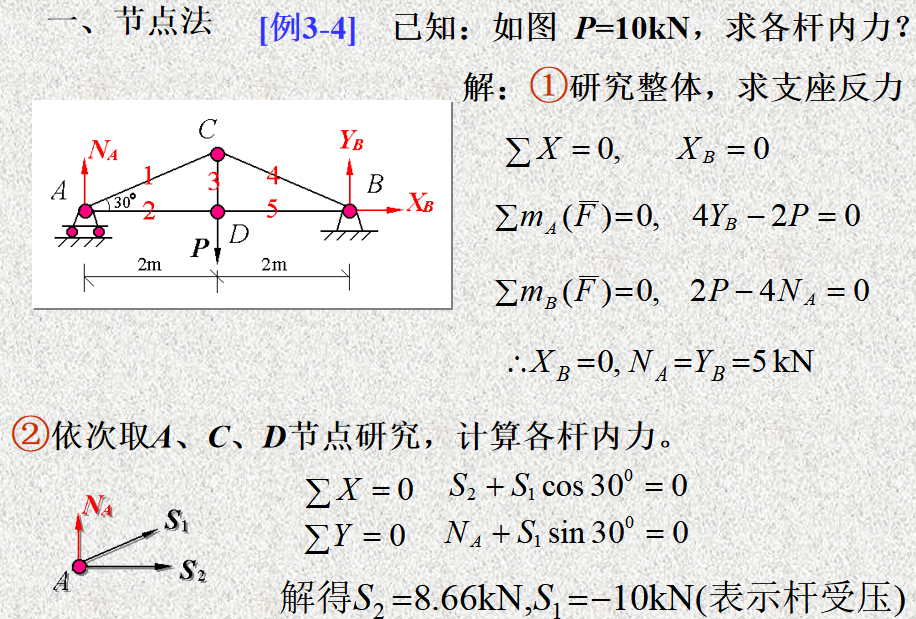

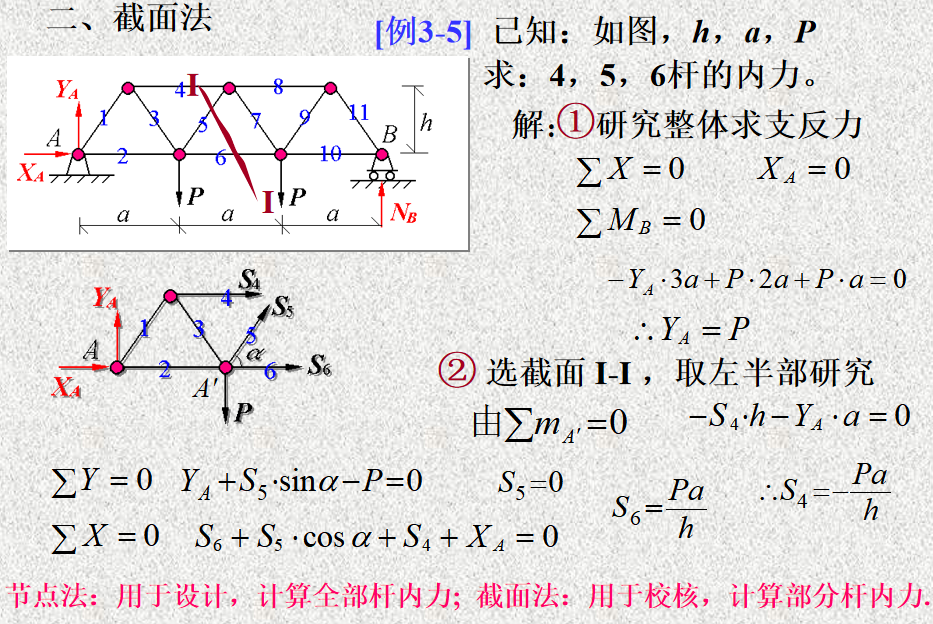

根据以上假设，求解静定桁架中各杆件的内力一般采用节点法和截面法。
