学习目标：
1.掌握视频卡的原理和分类
2.熟悉摄像头的分类及技术指标
3.了解投影仪的技术参数
视频学习：
电子教材：
视频信息采集和播放设备
视频卡
视频卡是一种专门用于对视频信号进行实时处理的设备，又叫“视频信号处理器”。
视频转换卡将计算机的VGA信号转换成PAL、NTSC或SECAM制视频信号，输出到电视机、录像机等视频设备中。
视频捕获（采集）卡主要分为1394火线信号和模拟信号。通过IEEE1394数字接口，以数字对数字的形式，将数字视频信号无损地采集到了PC中，其视频信号源主要来自DV（数码摄像机）及其它一些数字化设备。模拟采集卡通过AV或S端子将模拟视频信号采集到PC中，使模拟信号转化为数字信号，其视频信号源可来自模拟摄像机、电视信号、模拟录像机等。
视频压缩卡：由视频采集芯片将模拟信号转换成数字信号，然后传至板卡自带的临时存储器中，再由卡上自带视频压缩芯片执行压缩算法，将庞大的视频信号压缩变小，存储到硬盘，计算机的CPU基本不参与视频的压缩处理，节约计算机的资源，配置不需要多高即可。一般是对视频信号首先以未压缩的视频格式AVI存储到硬盘中，然后再进行视频编辑(比如说加特技效果、转场、字幕、二维或三维的动画等等)，以上视频编辑效果一般是实时实现的。大部分影视后期制作都是采用非线性编辑卡。
摄像头
摄像头：又称为电脑相机、电脑眼、电子眼等，是一种视频输入设备，被广泛的运用于视频会议，远程医疗及实时监控等方面。普通的人也可以彼此通过摄像头在网络进行有影像、有声音的交谈和沟通。另外，人们还可以将其用于当前各种流行的数码影像，影音处理。

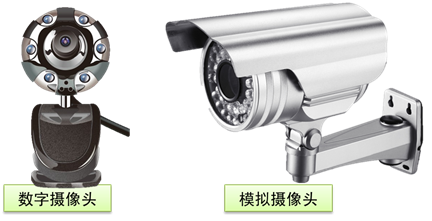

数字摄像头可以直接捕捉影像，然后通过串、并口或者USB接口传到计算机里。电脑市场上的摄像头基本以数字摄像头为主，而数字摄像头中又以使用新型数据传输接口的USB数字摄像头为主，市场上可见的大部分都是这种产品。
模拟摄像头捕捉到的视频信号必须经过特定的视频捕捉卡将模拟信号转换成数字模式，并加以压缩后才可以转换到计算机上运用。典型应用是一般的录像监控。
摄像头的技术指标
l 图像解析度/分辨率
XGA(1024x768)又称80万像素、SVGA(800x600)又称50万像素、VGA(640x480)又称30万像素、CIF(352x288)又称10万像素、SIF/QVGA(320x240)、QCIF(176x144)、QSIF/QQVGA(160x120)
l 彩色深度(色彩位数)
反映对色彩的识别能力和成像的色彩表现能力，实际就是A/D转换器的量化精度，是指将信号分成多少个等级。常用色彩位数(bit)表示。彩色深度越高，获得的影像色彩就越艳丽动人。市场上的摄像头均已达到24位，有的甚至是32位。

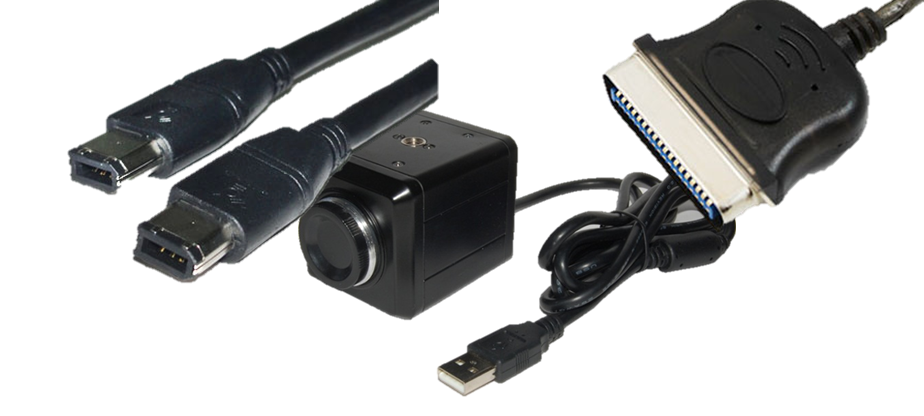

l 接口类型
串行接口(RS232/422):传输速率慢，为115kbit/s
并行接口(PP)：速率可以达到1Mbit/s
红外接口(IrDA)：速率也是115kbit/s，一般笔记本电脑有此接口。
通用串行总线USB：即插即用的接口标准，支持热插拔。USB1.1速率可达12Mbit/s,USB2.0可达480Mbit/s
IEEE1394(火线)接口(亦称ilink):其传输速率可达100M~400Mbit/s。
投影机

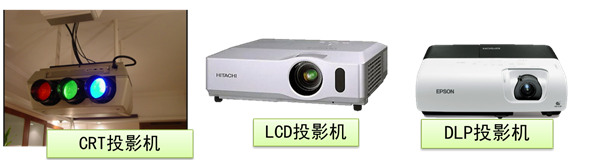

目前，根据投影技术的不同，投影机主要可以分为三类：CRT三枪投影机、LCD投影机即液晶投影机、DLP数码投影机即数字光处理器投影机。

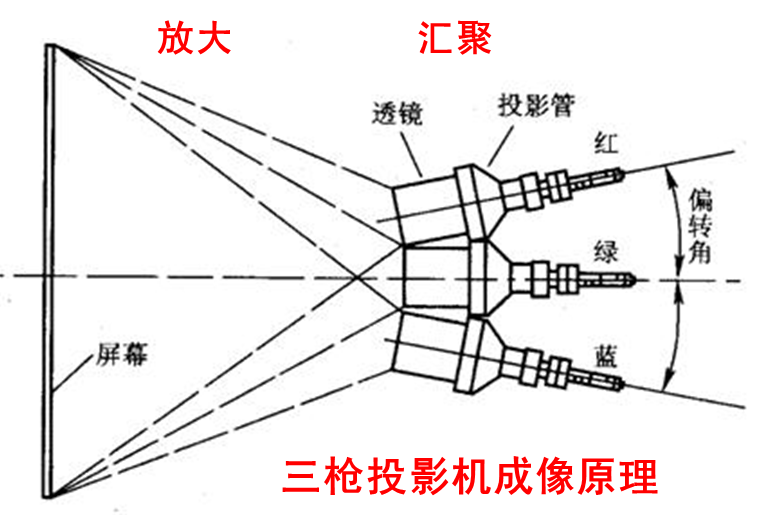

CRT三枪投影机，即阴极射线管投影机。这种投影机把输入信号源分解在R、G、B三个CRT管的荧光屏上，经系统放大、会聚，在大屏幕上显示出彩色图像。CRT技术成熟，因此具有图像色彩丰富，还原性好的优点，但是由于采用三个荧光屏，导致机身体积大，不宜搬动，另外这种投影机的亮度值始终徘徊在300流明以下，亮度很低，适合在较黑暗的环境中使用，一般不在教学中使用。
优点：图像色彩丰富，还原性好。缺点：机身体积大，不宜搬动，亮度低。

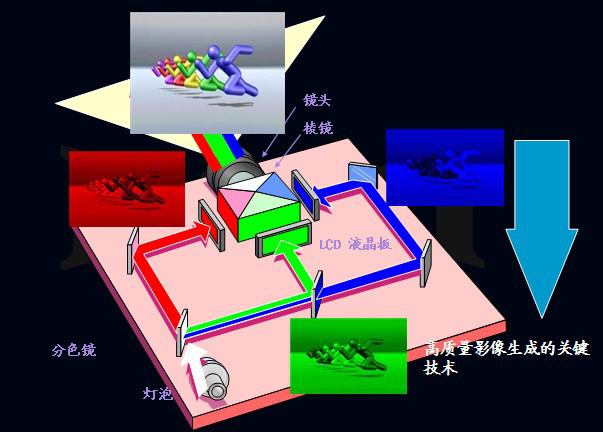

LCD投影机，即液晶投影机。它的成像器是液晶板，采用被动式的投影方式。液晶有活性液晶体和非活性液晶体。非活性液晶体反射光，一般用于笔记本电脑、胶片投影仪上。而活性液晶体具有透光性，做成LCD液晶板，用在投影机上。液晶投影机的基本原理 将灯光源发出的光通过分色镜A分出红色光，再通过分色镜B分为绿色光和蓝色光，三种 颜色的光分别投射到三块相对应的液晶板上，并经过中间的棱镜将三原色光进行混合后投射出不同颜色的图像。市场上有单个液晶板、三个液晶板的投影机。液晶板多，则像素数多, 像素数越大，则图像越细腻。
优点：还原真实鲜艳，色彩饱和度高，光利用率很高。缺点：是黑色层次表现不佳，可以明显看到投影画面的像素结构。

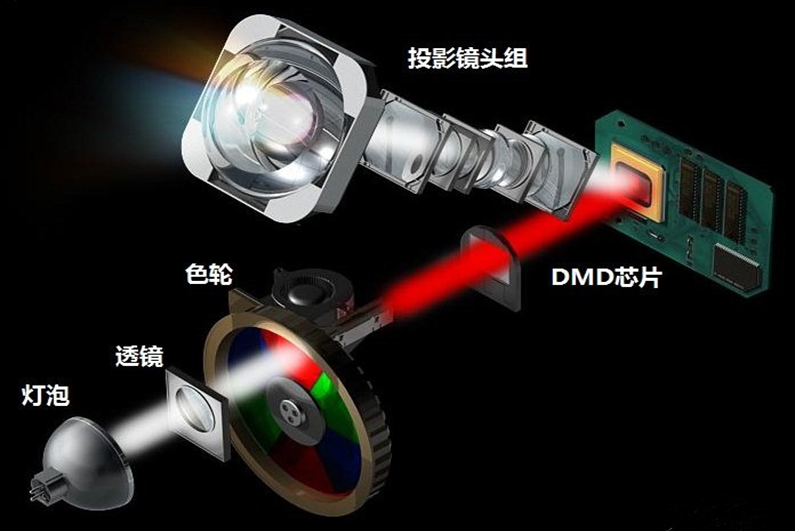

DLP投影机，即数字光处理器投影机，DLP投影机的技术是反射式投影技术，dmd芯片上有许多反射镜，是现在高速发展的投影技术。它的采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定，尤其在播放动态视频时图像流畅，没有像素结构感，形象自然，数字图像还原真实精确。但是在图像颜色的还原上不及LCD投影机，色彩不够鲜艳生动。
优点：画面质量细腻稳定，播放动态视频时图像流畅，光路系统更小，机器当然可以做到更小。缺点：色彩不够鲜艳生动
