任务4.1  天棚装饰工程概述

4.1.1天棚装饰工程简介

天棚是指建筑物屋顶和楼层下表面的装饰构件，俗称天花板。当悬挂在承重结构下表面时，又称吊顶。天棚吊顶按造型不同分为平面、锯齿形、阶梯形、吊挂式、造型式天棚，如图4-1所示。天棚按饰面与基层的关系可分为直接式天棚与悬吊式天棚两类。

                       锯齿形

                                             阶梯形

                                            吊挂式

                          藻井式

                    图4-1 艺术造型天棚断面示意图

1.直接式天棚

直接式天棚是在屋面板或楼板结构底面直接做饰面材料的天棚。直接式天棚按施工方法可分为抹灰直接式天棚、喷刷直接式天棚、粘贴直接式天棚、直接式装饰天棚及结构天棚。

 (1)抹灰、喷刷、粘贴直接式天棚

先在天棚的基层上刷一遍纯水泥浆,然后用混合砂浆打底找平。对于要求较高的房间，可在底板增设一层钢板网，在钢板网上再做抹灰。

(2)直接式装饰板天棚

这类天棚与悬吊式天棚的区别是不使用吊挂件，直接在楼板底面铺设固定格栅。

(3)结构天棚

将屋盖或楼盖结构暴露在外，利用结构本身的韵律做装饰，称为结构天棚。

（4）直接式天棚的装饰线脚

直接式天棚的装饰线脚是安装在天棚与墙顶交界部位的线材，简称装饰线。可采用粘贴法或直接钉固法与天棚固定。装饰线包括木线、石膏线、金属线等。

2.悬吊式天棚

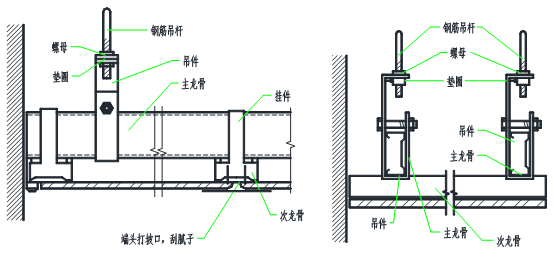

悬吊式天棚是指天棚的装饰表面悬吊于屋面板或楼板下，并与屋面板或楼板留有一定距离的天棚，俗称吊顶。悬吊式天棚一般由悬吊部分、天棚骨架、饰面层和连接部分组成，如图4-2所示。

图4-2    悬吊式天棚的组成

（1）悬吊部分

悬吊部分包括吊点、吊杆(吊筋)和连接杆。

1吊点

吊杆与楼板或屋面板连接的节点为吊点。

2吊杆(吊筋)

吊杆(吊筋)是连接龙骨和承重结构的承重传力构件,按材料分为钢筋吊杆,型钢吊杆,木吊杆。钢筋吊杆的直径一般为6～8mm,用于一般悬吊式天棚；型钢吊杆用于重型悬吊式天棚或整体刚度要求高的悬吊式天棚，其规格尺寸要通过结构计算确定；木吊杆用40mm×40mm或50mm×50mm的方木制作，一般用于木龙骨悬吊式天棚。

（2）天棚骨架

天棚骨架又叫天棚基层,是由主龙骨、次龙骨、小龙骨(或称主格栅、次格栅)所形成的网格骨架体系。其作用是承受饰面层的重量,并通过吊杆传递到楼板或屋面板上。

悬吊式天棚的龙骨按材料分为木龙骨、型钢龙骨、轻钢龙骨、铝合金龙骨。轻钢龙骨配件组合如图4-2所示。

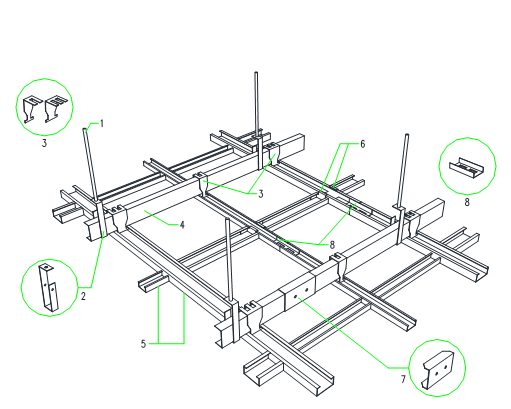

图4-3  轻钢龙骨配件组合

1— 吊筋；2-吊件；3-挂件；4-主龙骨；5-次龙骨；

6-龙骨支托（插挂件）；7-连接件；8-插接件

（3）饰面层

饰面层又叫面层,其主要作用是装饰室内空间,并且还兼有吸音、反射、隔热等特定的功能。常见的饰面板有以下几种：

①胶合板:是用硬杂木，经刨切成薄片，整理干燥后，层层上胶，用压力机压制而成。这种产品具有表面平整、抗拉抗剪强度好，不裂缝、不翘曲等优点，可用于封闭式天棚，也可用于浮搁式。

②钙塑板:以聚氯乙烯和轻质碳酸钙为主要原料，加人抗老化剂、阻燃剂等压制而成的复合材料。不怕水，吸湿性小，不易燃，保温隔热。钙塑板面层可以直接安装在U形轻钢龙骨上，也可以搁置在T形铝合金龙骨上，做成活动式。

③铝合金方板：用0.4～0.6 mm厚的铝合金板冷轧而成。铝合金方板的安装方法是:当嵌入式装配时，可将板边直接插入龙骨中，也可在铝板边孔用铜丝扎结；当用浮搁式安装时，方板直接搁在龙骨上，不需任何处理，余边空隙用石膏板填补。

铝合金长条板又称铝合金扣板。用0.5～1.2 mm厚的铝合金板经剪裁、冷弯、冷轧而成，呈长条形。

④矿棉板:以矿渣棉为主要原料，加人适量的胶粘剂、防潮剂、防腐剂，经加压、烘干、饰面而成的一种饰面材料。其具有质轻、吸声、隔热、保湿、美观、施工简便等特点。其适用于各类公共建筑的天棚饰面。

（4）连接部分

连接部分是指悬吊式天棚龙骨之间、悬吊式天棚龙骨与饰面层之间，悬吊式天棚龙骨与吊杆之间的连接件、紧固件。一般包括吊挂件、插挂件、自攻螺钉、木螺钉、圆钢钉、特制卡具、胶黏剂等。

3.其他天棚

(1)格栅吊顶

①木格栅吊顶属于敞开式吊顶，也称格栅类天棚。其是用木制单构件组成格栅，其造型多种多样，形成各种不同的木格栅天棚。防火装饰板具有质量轻、加工方便，并具有防火性能好的优点，其表面无须进行装饰，因此，在敞开式木制吊顶中得到广泛应用。

②铝合金格栅吊顶也是敞开式吊顶中的一种，是在藻井式天棚基础上发展而成的，吊顶的表面也是开门。铝合金格栅的构造形式较多，其是由单体构件组合而成的。单体构件的拼装，通常采用将预拼安装的单体构件插接、挂接或榫接在一起的方法。

(2)吊筒吊顶

吊筒吊顶适用于木竹质吊筒、金属吊筒、塑料吊筒以及圆形、矩形、扁钟形吊筒等。

4.1.2 天棚工程识图

天棚工程计量与计价的图纸依据主要是装饰施工图中的设计说明、天棚平面图、节点构造详图等。

1.天棚平面图的图示方法

天棚平面图是假想用一剖切平面通过门、窗洞的上方将房屋剖开后，对剖切平面上方的部分作镜像投影所得图样。天棚平面图的作用主要是表明天棚装饰的平面形式、尺寸和材料，以及灯具和其他各种室内顶部设施的位置和大小等。

2.天棚平面图的图示内容及读图

（1）标注图名与比例。顶棚平面图的图名必须与平面布置图的图名协调一致，如图4-4所示“某套房天棚布置图1:50”.

（2）表明建筑结构与构造的平面形状及基本尺寸。

（3）表明吊顶造型式样及其定型定位尺寸、各级标高、构造做法和材质要求等。其中，标高尺寸是以本层地面为零点的标高数值，即房间的净空高度。如图4-4中客厅背景墙局部吊顶标高为2.57m，其余部分标高为2.65m。餐厅中部造型吊顶标高为2.59m，造型为规则星状，其定形尺寸为1200mmⅹ1200mm。

（4）表明灯具式样、规格、数量及位置。吊顶的灯具不仅用作照明，更突出地起到装饰作用。如图4-4客厅前后背景墙共设计筒灯8只，书房吸顶灯1只。

（5）吊顶的凹凸情况一般由剖切图表示，吊顶平面图应注明剖切位置、剖切面编号及投影方向。

（6）看详图索引符号，查阅详图，进一步了解索引部位的细部构造做法。

当天棚过于复杂时,应分成综合天棚图、天棚造型及尺寸定位图、天棚照明及电气设备定位图等多种图纸进行绘制。其中综合天棚图重点在于表现天棚造型、设备布置的区域或大小，表明它们与建筑结构的关系,以及天棚所用的材料,使人们对天棚的布置有整体的理解。室内尺度一般只注写相对标高。

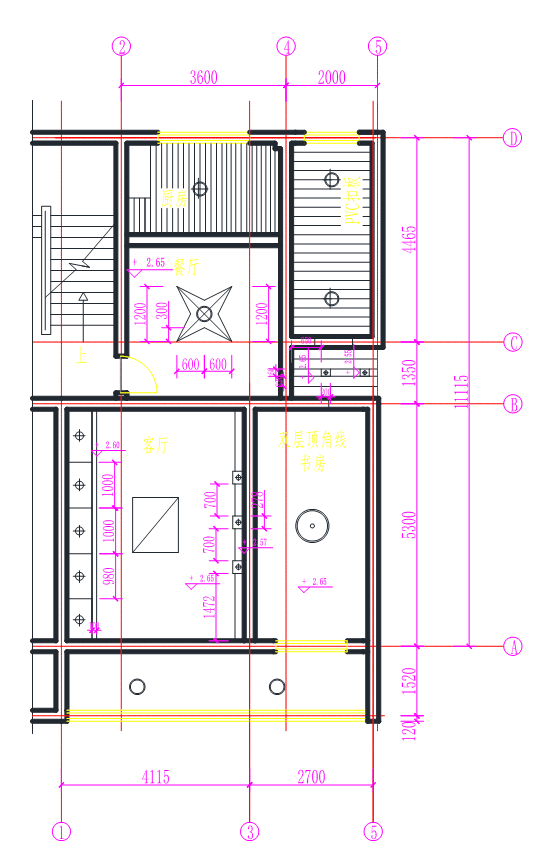

某套房天棚布置图   1:50

图4-4    天棚平面示意图
