1.发布课前要求
要求同学了解装饰施工电路施工的作用，熟悉建筑装饰电路施工内容，了解建筑装饰工程电路施工材料及施工要求。
要求：做好课前问题记录。
2.组织教学内容，提出能力目标
能力目标：
（1）了解建筑装饰电路施工材料；
（2）掌握建筑装饰电路施工流程；
（3）掌握电路施工要求。
3.课前导学

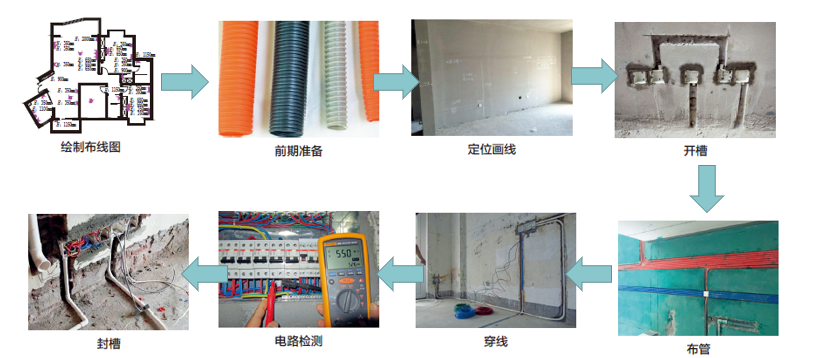

电路工程是隐蔽工程中重要的一项，涉及安全用电的问题。首先要学会识读电路施工图纸，了解设计的重要信息后再进行施工。电路的施工都要先根据图纸画线、开槽并连接线管，将其固定后，再安装控制面板等设备。
引出今天要学的四个重点内容：

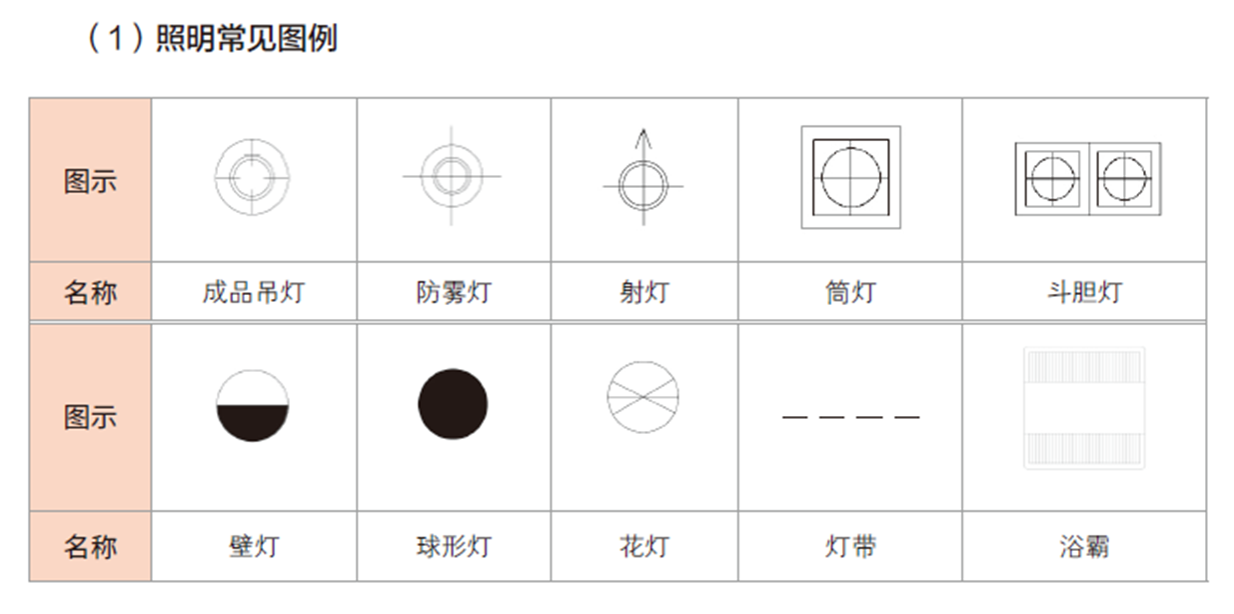

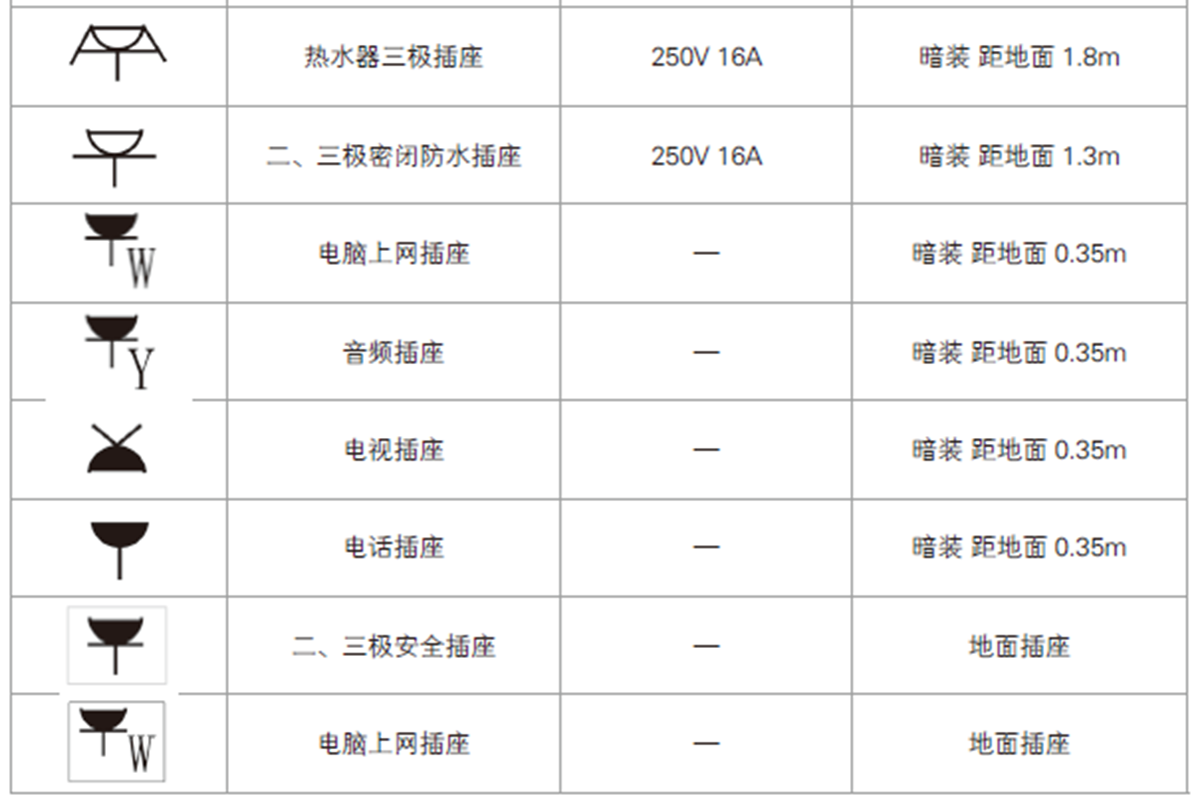

1.图纸识读与材料选择；

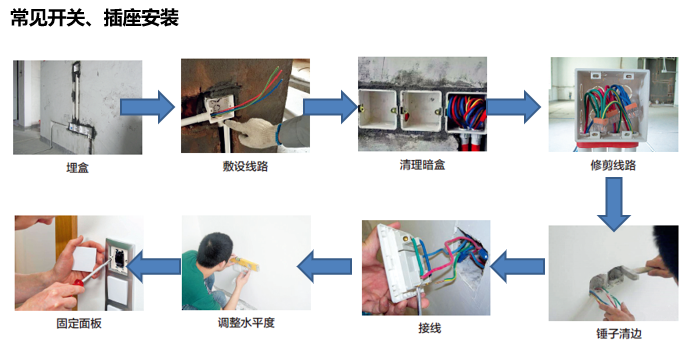

2.开关插座安装；
3.电路现场施工；
4.智能家居。
南北通透三居室水电改造现场
125平两卫一厨水电改造，水管全换，电路点对点改造
（一）专业知识

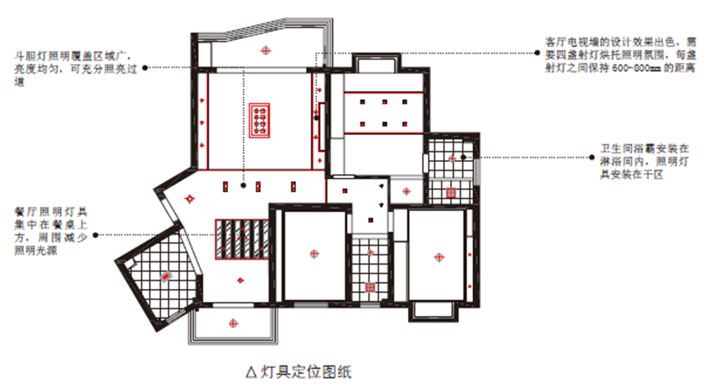

根据灯具定位图纸划分出客厅、餐厅、卧室、书房、卫生间以及厨房等空间的照明覆盖区域，并计算出相应空间内的灯具数量。
（二）思政元素
大国工匠、传统文化
（三）思政案例
思政案例：
传统文化讲究“明厅暗房”。客厅是接待客人的地方，也为家庭成员经常共聚之所，光明开朗较为合适，而睡房乃休息的地方，当然适合较为柔和的光线。
电路施工的基本原则？
答案：
电路的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地。
电路施工质量要求？
答案：
1施工前应确定开关、插座品牌，是否需要门铃及门灯电源，校对图纸与现场是否相符。
2电线应选用铜质绝缘电线或铜质塑料绝缘护套线；保险丝要使用铅丝，严禁使用铅芯电线或铜丝作保险丝。施工时要使用三种不同颜色外皮的导线，以便区分火线、零线和接地保护线。

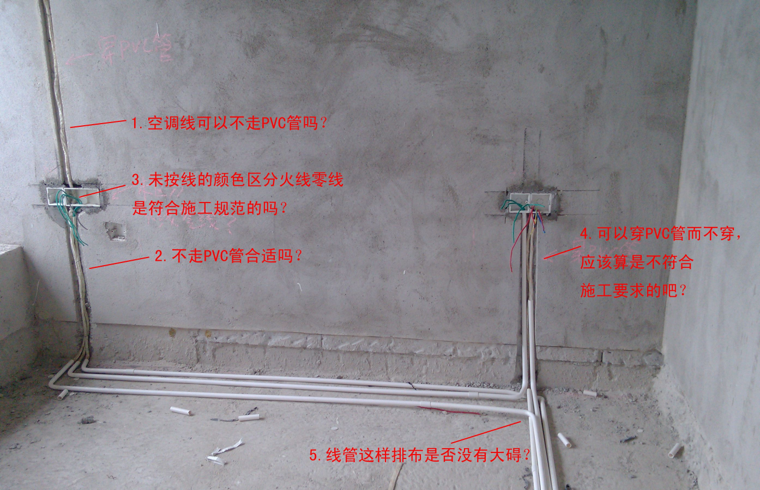

3强、弱电穿管走线的时候不能交叉，要分开；强、弱电插座应保持50c以上的距离。线路穿PVC管暗敷设，布线走向为横平竖直，严格按图布线，管内不得有接头和扭结。另外，穿管走线时电视线和电话线应与电线分开，以免发生漏电伤人、毁物甚至着火的事故。
4电源线应满足最大输出功率。电源线配线时，所用导线的截面积应满足用电设备的最大输出功率。
5管内导线的总截面积不得超过管内径截面积的40%。同类照明的几个支路可穿入同一根管内，但管内导线总数不得多于8根。
6导线盒内的预留导线长度应为150，接线为相线进开关，零线进灯头；电源线管应预先固定在墙体槽中，要保证套管表面凹进墙面10mm以上(墙上开槽深度>30mm)。
7不可在墙上或地下开槽、明敷电线之后，直接用水泥封堵，否则会给以后的故障检修带来麻烦。

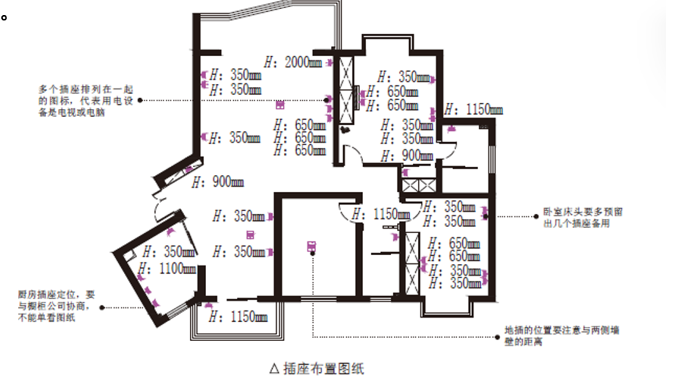

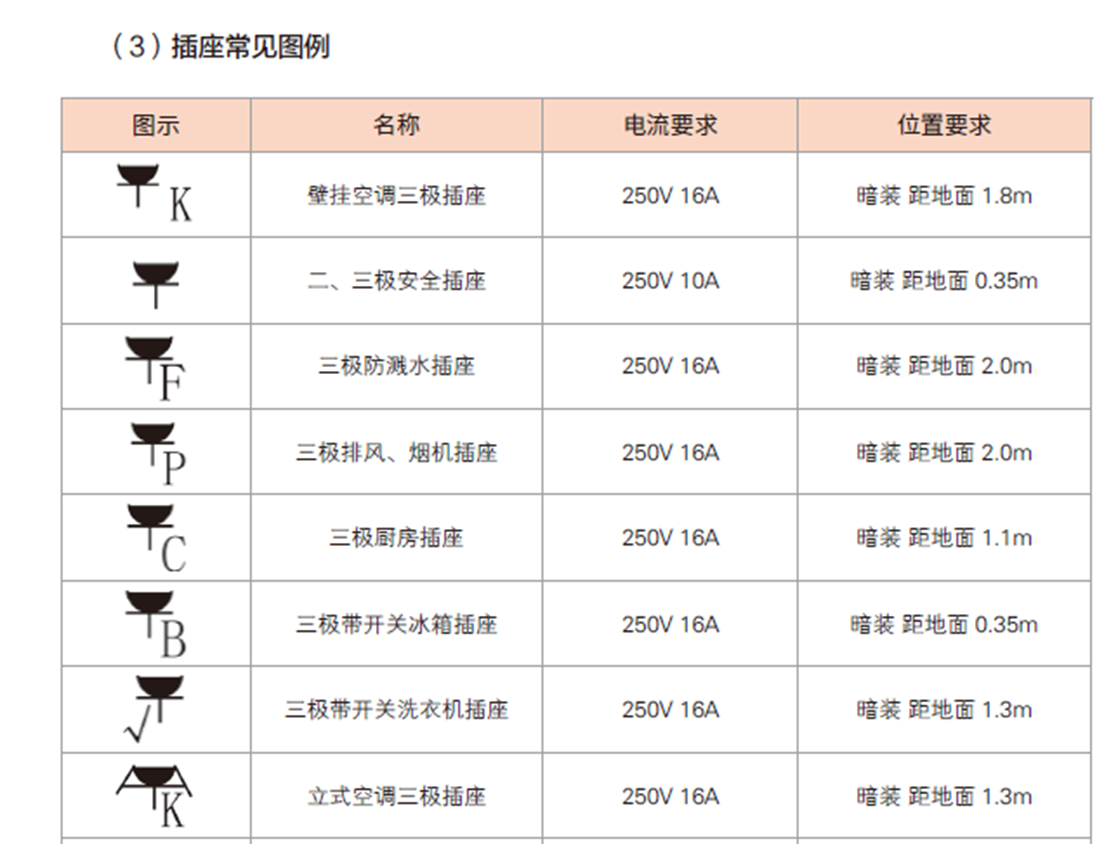

8电源插座底边距地宜为300mm,平开关板底边距地宜为1300mm。挂壁空调插座的高度距地宜为1900mm;脱排插座距地宜为2100mm;厨房插座距地宜为950mm;挂式消毒柜插座距地宜为1900mm;洗衣机插座距地宜为1000mm;电视机插座距地宜为650mm.
9为防止儿童用手指触摸或用金属物插捅电源的孔眼而导致触电，一定要选用带有保险挡片的安全插座；电冰箱、吸油烟机应使用独立的、带有保护接地的三孔插座；卫生间比较潮湿，不宜安装普通型插座。开关插座的安装必须牢固、位置正确、紧贴墙面。确定开关、插座常规安装时的高度必须以水平线为统一标准。
10配电箱的尺寸需根据实际所需空气开关的尺寸而定。配电箱中必须设置总空气开关（两极）和漏电保护器(所需位置为4个单片数)，严格按图分设各路空气开关及布线，配电箱安装必须设置可靠的接地连接。工程安装完毕后，应对所有灯具、电器、插座、开关、电表进行断通电试验检查，在配电箱上准确标明其位置，并按顺序排列。
11地面没有封闭之前，必须保护好PVC套管，不允许有破裂损伤；铺地板砖时，PVC套管应被砂浆完全覆盖。电源线应沿墙脚敷设，以防止钉木地板时电源线被钉子损伤。
12经检验电源线连接合格后，应浇湿墙面，用1：2.5的水泥砂浆封槽，表面要平整，且低于墙面2mm。
13绘好的照明、插座、弱电图及管道图在工程结束后需要留档。
