项目七第一节木门窗施工技术

课前

1.发布课前要求

要求学生了解木门窗施工技术要求及材料；了解木门窗施工流程。

要求：作业本，铅笔、橡皮、直尺等绘图工具。

2.组织教学内容，提出能力目标

知识目标：

（1）了解木门窗施工构造；

（2）了解木门窗工程施工材料的要求；

（3）掌握木门窗施工流程；

（4）掌握木门窗工程施工要点。

能力目标：

（1）通过本章内容的学习,能够进行木门窗施工的材料选择；

（2）能够根据设计和规定要求进行木门窗工程施工。

 课中

软件签到  通过APP，引出学习重点

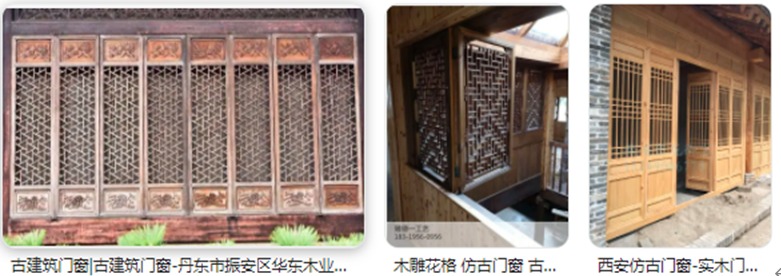

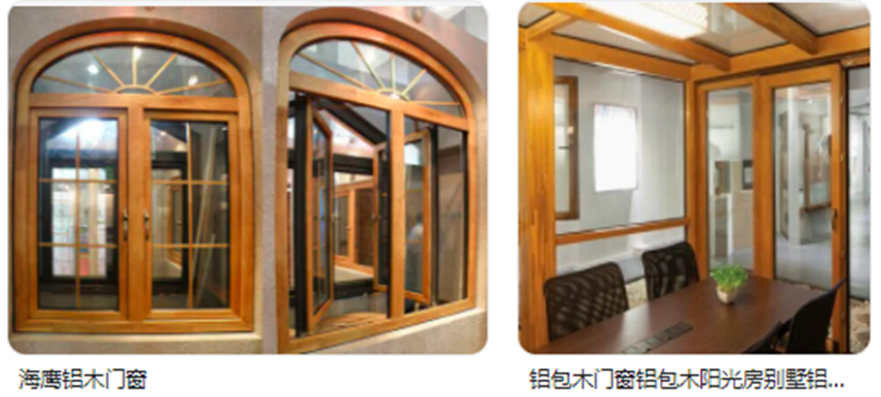

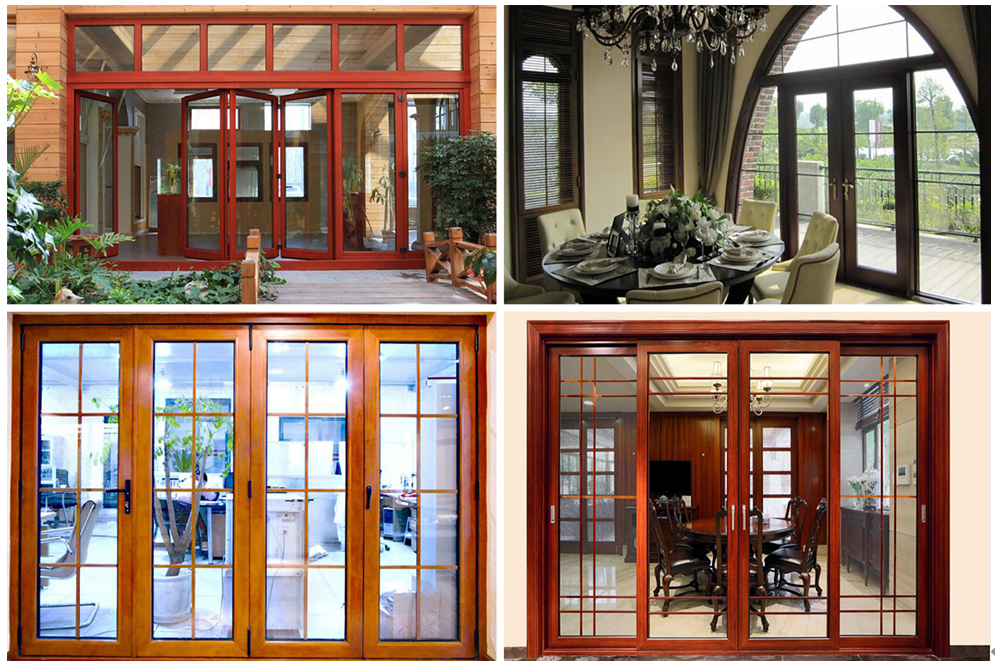

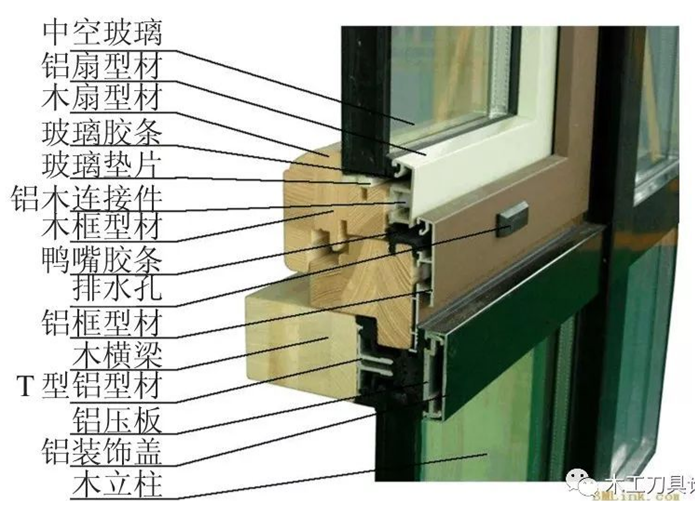

门是人们进出建筑物的通道口,窗是室内采光通风的主要洞口,门窗是建筑工程的重要组成部分,被称其为建筑的“眼晴”。同时,也是建筑装饰装修工程施工中的重点。门窗在建筑立面造型、比例尺度、虚实变化等方面,对建筑外表的装饰效果有较大的影响。门窗的种类、形式很多,其分类方法也多种多样。

软件投票

填空题目：

1.门窗按不同材质分类,可以分为（  ）、（  ）、（  ）、（  ）、全玻璃门窗、复合门窗、特殊门窗等。钢门窗又分为普通钢窗、彩板钢窗和渗铝钢窗3种。

2.门窗按不同功能分类,可以分为（  ）、（  ）、（  ）、（  ）、防盗门窗、防爆门窗、装饰门窗、安全门窗、自动门窗等。

3.门窗按不同结构分类,可以分为（  ）、（  ）、（  ）、旋转门窗、折叠门窗、卷帘门窗、自动门窗等。

答案：

 1. 木门窗、铝合金门窗、钢门窗、塑料门窗

2. 普通门窗、保温门窗、隔声门窗、防火门窗

3. 推拉门窗、平开门窗、弹簧门窗

通过课件，讲授新课知识

任务一、门窗材料质量要求

(1)木门窗所用木材的品种、材质等级、规格、尺寸等应按设计要求选用并符合《木结构工程施工质量验收规范》(GB50206-2012)的规定,要严格控制木材疵病的程度。

(2)木门窗应采用烘干的木材,其含水率不应大于当地气候的平衡含水率,一般在气候干燥地区不宜大于12%,在南方气候潮湿地区不宜大于15%。

(3)木门窗与砖石砌体、混凝土或抹灰层接触的部位或在主体结构内预埋的木砖,都要做防腐处理,必要时还应设防潮层。如果选用的木材为易虫蛀和易腐朽的,必须进行防腐防虫蛀处理。

(4)制作木门窗所用的胶料,宜采用国产酚醛树脂胶和脲醛树脂胶。普通木门窗可采用半耐水的脲醛树脂胶,高档木门窗应采用耐水的酚醛树脂胶。

(5)制作木门窗所用木材应符合表7-1和表7-2的规定。

(6)小五金零件的品种、规格、型号、颜色等均应符合设计要求,质量必须合格,地弹簧等五金零件应有出厂合格证。



任务二、木门窗制作与安装施工工艺流程

配料、截料、刨料→画线、凿眼→开準、断肩一倒棱、裁口→组装、净面→木门窗安→门窗小五金安装

任务三、木门窗制作与安装施工要点

1.配料、截料、创料

(1)配料。配料前要熟悉图纸,了解门窗的构造、各部分尺寸、制作数量和质量要求。计算出各部件的尺す和数量,列出配料单,按配料单进行配料。如果数量少,可直接配料。配料时,对木方材料要进行选择。不用有腐朽、斜裂、节疤大的木料,不干燥的木料也不能使用。同时,要先配长料后配短料,先配框料后配扇料,使木料得到充分、合理的使用。

(2)截料。在选配的木料上按毛料尺寸画出截断、锯开线,考虑到锯解木料时的损耗般留出2~3mm的损耗量。锯切时,要注意锯线直、端面平,并注意不要锯锚线,以免造成浪费。

(3)刨料。刨料时,宜将纹理清晰的里材作为正面,对于樘子料任选一个窄面为正面对于门、窗框的梃及冒头可只创三面,不刨靠墙的一面;门、窗扇的上冒头和梃也可先刨三面,靠樘子的一面待安装时根据缝的大小再进行修刨。



2.画线、凿眼

(1)画线。画线前,先要弄清楚榫、限的尺寸和形式。眼的位置应在木料的中间,宽度不超过木料厚度的1/3,由凿子的宽度确定。榫头的厚度是根据眼的宽度确定的,半榫长度应为木料宽度的1/2。对于成批的料,应选出两根创好的料,大面相对放在一起,画上榫眼的位置。

(2)凿眼。凿眼之前,应选择等于眼宽的凿刀,凿出的眼,顺木纹两侧要直,不得出错chá 槎。先打全眼,后打半眼。全眼要先打背面,凿到一半时,翻转过来再打正面直到贯穿。

眼的正面要留半条里线,反面不留线,但比正面略宽。这样装榫头时,可减少冲击,以免挤裂眼口四周。

3.开榫、断肩

1)开榫。开榫又称倒卯,就是按榫的纵向线锯开,锯到榫的根部时,要把锯立起来锯几下,但不要过线。开榫时要留半线,其半榫长为木料宽度的1/2,应比半眼深少1~2mm,以备榫头因受潮而伸长。开榫要用锯小料的细齿锯。

(2)断肩。断肩就是把榫两边的肩膀断掉。断肩时也要留线,快锯掉时要慢些,防止伤到榫根。断肩要用小锯。

锯成的榫要求方正、平直,不能歪歪扭扭和伤榫根。如果榫头不方正、不平直,会直接影响到门窗不能组装方正、结实。

4.倒棱、裁口

倒棱与裁口在门框梃上做出,倒棱是起装饰作用,裁口对门扇关闭时起限位作用。倒棱要平直,宽度要均匀;裁口要求方正、平直,不能有戗槎起毛、凹凸不平的现象。最忌口根有台,即裁口的角上木料没有刨净。也有不在门框梃木方上做裁口、而是用一条小木条粘钉在门框梃木方上。

5.组装、净面

(1)组装前对部件应进行检查,要求部件方正、平直,线脚整齐、分明,表面光滑,尺寸规格、式样符合设计要求,并用细创将遗留墨线刨光。

(2)门窗框的组装,把一根边梃平放,将中贯档、上下冒头的榫插人梃的眼里,再装上另一边的梃,用锤轻轻敲打拼合,敲打时要垫木块,防止打坏榫头或留下敲打的痕迹。待整个门窗框拼好归方以后,再将所有的榫头敲实。

(3)门窗扇的组装与门窗框大致相同,但门扇中有门芯板,须先把门芯按尺寸裁好,一般门芯板应比在门扇边上量得的尺寸小3~5mm,门芯板的四边去棱、刨光。然后,将根门梃平放,将冒头逐个装入,门芯板嵌入冒头与门梃的凹槽内,再将另一根门梃的眼对准榫装入,并用锤木块敲紧。

(4)组装好的门窗框、扇用细创或砂纸修平修光。双扇门窗要配好对,对缝的裁口创好。安装前,门窗框靠墙的一面均要刷一道沥青,以增加防腐能力。



6.木门窗安装

(1)木门窗安装前要检查核对好型号,按图纸对号分发就位。安门框前,要用对角线相等的方法复核其兜方程度。当在通长走道上嵌门框时,应拉通长麻线,以便控制门框面位于同一平面内,保持门框锯角线高度的一致性。

(2)将修刨好的门窗扇,用木楔临时立于门窗框中,排好缝隙后画出铰链位置。铰链位置距上、下边的距离宜是门扇宽度的1/10,这个位置对铰链受力比较有利,又可避开榫头。

然后,将扇取下来,用扇铲剔出铰链页槽。铰链页槽应外边浅、里边深,其深度应当是把铰链合上后与框、扇平正为准。别好铰链槽后,将铰链放入,上下铰链各拧一颗螺钉,将门窗扇挂上,检查缝隙是否符合要求,扇与框是否齐平,扇能否关住。检查合格后,再把螺钉全部上齐。

(3)门窗扇安装后要试验其启闭情况,以开启后能自然停止为好,不能有自开或自关现象。如果发现门窗在高、宽上有短缺,在高度上可将补钉板条钉于下冒头下面,在宽度上可在安装合页一边的梃上补钉板条。为使门窗开关方便,平开扇的上下冒头可创成斜面。

7.门窗小五金的安装

所有小五金必须用木螺钉固定安装,严禁用钉子代替。使用木螺钉时,先用手锤钉人全长的1/3,接着用螺钉旋具拧入。当木门窗为硬木时,首先钻孔径为木螺钉直径0.9倍的孔,孔深为木螺钉全长的2/3;然后,再拧人木螺钉。小五金配件应安装齐全、位置适宜固定可靠。



任务四、XX大厦木门窗安装施工方案

(一)施工准备

1.材料质量要求

(1)木门窗(包括纱门窗):由木材加工厂供应的木门窗框和扇必须是经检验合格的产品并具有出厂合格证,进场前应对型号、数量及门窗扇的加工质量全面进行检查(其中包括缝的大小、接缝平整、几何尺寸正确及门窗的平整度等)。门窗框制作前的木材含水率不得超过12%生产厂家应严格控制。

(2)钉子、木螺丝、合页、插销、拉手、梃钩、门锁等按门窗图表所列的小五金型号种类及其配件准备

(3)对于不同墙体预埋设的木砖及预埋件等,应符合设计要求。

2.主要施工机具

子、扁铲、塞尺、线坠

包、、被口创、单线创、锯、锤子、斧子、改锥、线新木钻、红线包、墨

汁小电锯、担子板、扫帚等

3.作业条件

(1)门窗框和扇安装前应先检查有无窜角、翘扭、弯曲、劈裂,如有以上情况应先进行修理。

(2)门窗框靠墙、靠地的一面应刷防腐涂料,其他各面及扇活均应涂刷清油一道。刷油后分类码放平整,底层应垫平、垫高。每层框与框、扇与扇间垫木板条通风,如露天堆放时,需用苦布盖好,不得日晒雨淋。

(3)门框的安装应依据图纸尺寸核实后再进行安装,并按图纸开启方向要求注意裁口方向。安装高度按室内1250px水平线控制(4)门窗框安装应在抹灰前进行,门扇和窗扇的安装宜在抹灰完成后进行。如窗扇必须先行安装时应注意成品保护,防止碰撞和污染。



(二)施工工艺

1.施工工艺流程

找規矩弹线→窗框、扇安装一门框安装→门扇安装。

2.施工要点

(1)找规矩弹线。结构工程经过核验合格后,即可从顶层开始用大线坠吊垂直,检查窗口位置的准确度,并在墙上弹出墨线,门窗洞口处结构凸出窗框线时进行剔凿处理。

(2)窗框、扇安装。

1)掩扇及安装样板。把窗扇根据图纸要求安装到窗框上的工序称为掩扇。对掩扇的质量按施工质量验收标准检查缝隙大小、五金位置、尺寸及牢固程度等,符合标准要求即可作为样板,以此为验收标准和依据。

2)弹线安装窗框扇应考虑抹灰层的厚度,并根据门窗尺寸、标高、位置及开启方向,在墙上画出安装位置线。有贴脸的门窗、立框时应与抹灰面平,有预制水磨石板的窗,应注意窗台板的出墙尺寸,以确定立框位置。中立的外窗,如外墙为清水砖墙勾缝时,可稍移动,以盖上砖墙立缝为宜。

3)窗框的安装标高,以墙上弹+1250px水平线为准,用木襖将框临时固定于窗洞内。为保证与相隔窗框的平直,应在窗框下边拉小线找直,并用铁水平尺将水平线引入洞内作为立框的标准,再用线坠校正吊直。

(3)门框安装。

1)木门框安装应在地面工程施工前完成,门框安装应保证牢固,门框应用钉子与木砖钉牢,一般每边不少于两点固定,间距不大于1.2m。若隔墙为加气混凝土条板时应按要求间距预留45mm的孔,孔深为7~250px,并在孔内预埋木橛(木概直径应大于孔径1mm以使其打入牢固)。木橛应先黏108胶水泥浆后再打入孔中,待其凝固后再安装门框。

2)钢门框安装。

①安装前先找正套方,防止在运输及安装过程中产生变形,并应提前刷好防锈漆。

②门框应按设计要求及水平标高、平面位置进行安装,并应注意成品保护。

③后塞口时,应按设计要求预先埋设铁件,并按规范要求每边不少于两个固定点,其间距不大于1.2m

④钢门框按图示位置安装就位,检查型号标高,位置无误,及时将框上的铁件与结构预埋铁件焊好焊牢。

(4)木门扇的安装。

1)先确定门的开启方向及小五金型号和安装位置。对开门扇扇口的裁口位置开启方向,般右扇为盖口扇。

2)检査门口尺寸是否正确,边角是否方正,有无窜角。检查门口高度应量门的两侧检查门口宽度应量门口的上、中、下三点并在扇的相应部位定点画线。

3)将门扇靠在框上划出相应的尺寸线,如果扇大,则应根据框的尺寸将大出部分刨去,若扇小应钉木条,用胶和钉子钉牢,钉帽要砸扁,并钉入木材内1~2mm。

4)第一次修创后的门扇应以能塞入口内为宜,塞好后用木楔顶住临时固定。按门扇与门口边缝宽合适尺す,画第二次修刨线,标上合页槽的位置(距门扇的上、下端1/10,且避开上、下冒头)。同时,应注意口与扇安装的平整。

5)门扇二次修创,缝隙尺寸合适后即安装合页。先用线勒子勒出合页的宽度,根据上下冒头1/10的要求,钉出合页安装边线,分别从上、下边线往里量出合页长度。别合页槽时应留线,不应剔得过大、过深。

6)合页槽剔好后,即安装上、下合页,安装时应先拧一个螺钉,然后关上门检查缝隙是否合适,口与扇是否平整,无问题后方可将螺钉全部拧上拧紧。木螺钉应先钉入全长1/3后拧入2/3。如门窗为黄花松或其他硬木时,安装前应先打眼。眼的孔径为木螺钉的0.9倍,眼深为螺线长的2/3,打眼后再拧螺钉,以防安装劈裂或螺钉拧断。

7)安装对开扇时,应将门扇的宽度用尺量好,再确定中间对口缝的裁口深度。如果用企口榫时,对口缝的裁口深度及裁口方向应满足装锁的要求,然后对四周修创到准确尺寸。

8)五金安装应按设计图纸要求,不得遗漏。一般门锁、碰珠、拉手等距离地面高度为2500px,插销应在拉手下面。不宜在中冒头与立梃的结合处安装门锁。

9)门扇开启后易碰墙,为固定门扇位置应安装定门器,对有特殊要求的门应安装门窮开启器,其安装方法,参照产品安装说明书。



(三)成品保护

(1)一般木门框安装后应用薄钢板保护,其高度以手推车轴中心为准,如门框安装与结构同时进行,应采取措施防止门框碰撞或移位变形。对于高级硬木门框宜用25px厚木板条钉设保护,防止砸碰,破坏裁口,影响安装。

(2)修刨门窗时应用木卡具将门垫起卡牢,以免损坏门边。

(3)门窗框扇进场后应妥善保管,入库存放,且门窗存放架下面应垫起离开地面51000px并垫平,按使用先后顺序将其码放整齐,露天临时存放时上面应用苦布盖好,防止雨淋。

(4)进场的木门窗框靠墙的一面应刷木材防腐剂进行处理,钢门窗应及时刷好防锈漆,防止生锈。

(5)安装门窗扇时应轻拿轻放,防止损坏成品,整修门窗时不得硬撬,以免损坏扇料和五金。

(6)安装门窗扇时注意防止碰撞抹灰角和其他装饰好的成品。

(7)已安装好的门窗扇如不能及时安装五金件,应派专人负责管理,防止刮风时损坏门窗及玻璃。

(8)严禁将窗框扇作为架子的支点使用,防止脚手板砸碰损坏。

(9)五金安装应符合图纸要求,安装后应注意成品的保护,喷浆时应遮盖保护,以防污染。

(10)门扇安好后不得在室内再使用手推车,防止砸碰。
