夯基强技之（三）——花瓶墩专题

夯基强技之——创建花瓶墩模型

通过一个花瓶墩实际案例，讲述如何利Mircostation功能创建参数化单元,如何利用OPenBridge Modeler功能放置自定义桥墩，以及通过修改变量来实现桥墩尺寸的变化。

.图纸及建模思路分析

.参数化花瓶墩-二维约束及变量

参数化花瓶墩-三维约束及变量

. OpenBridge Modeler -单元入库

. OpenBridge Modeler . 放置自定义桥墩

桥墩尺寸变化

程序模板库里的桥墩，其盖梁长度和坡度可以随着桥面板自动调整，也可以定义承台高程约束，定义承台埋深;桥墩各构件可以识别和报告;对于自定义的功能构件,如何实现上述功能呢?通过分配标签和变量映射来实现。

放置自定义桥墩、分配标签和变量映射相关内容。

目标是通过对自定义的参数化桥墩进行分配标签及变量映射,从而实现参数约束。包括盖梁坡度变化、水平尺寸变化、承台埋深等。

●参数化花瓶墩分配标签及变量映射

●参数化花瓶墩单元创建及入库

●OpenBridge Modeler放置自定义桥墩

●盖梁坡度变化及长度调整

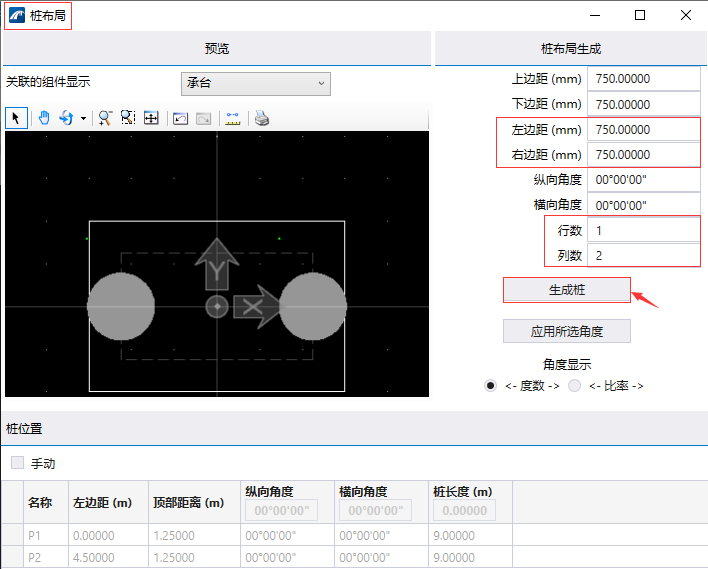

●承台约束

●桥墩如何适应支座高度

●自定义桥墩工程量

一、图纸及建模思路分析

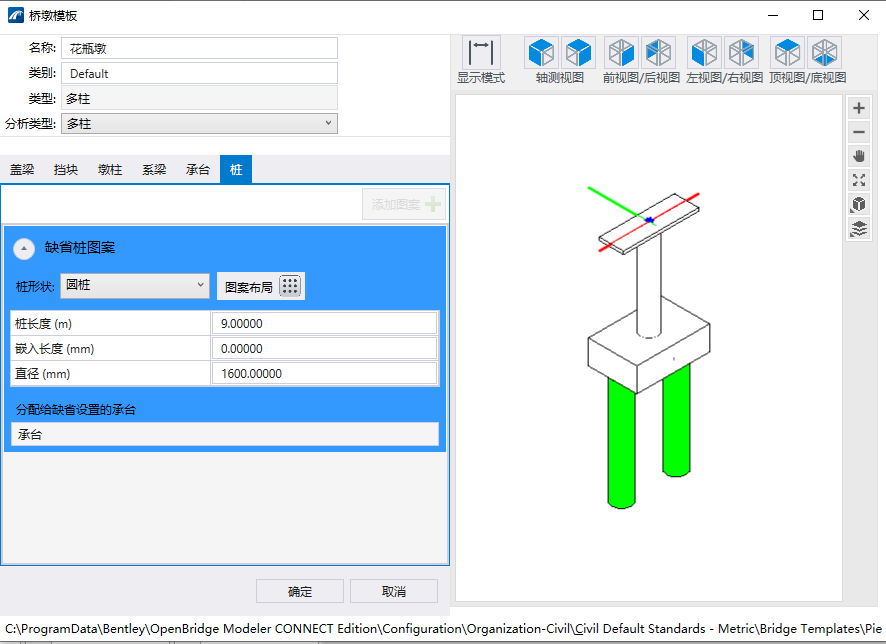

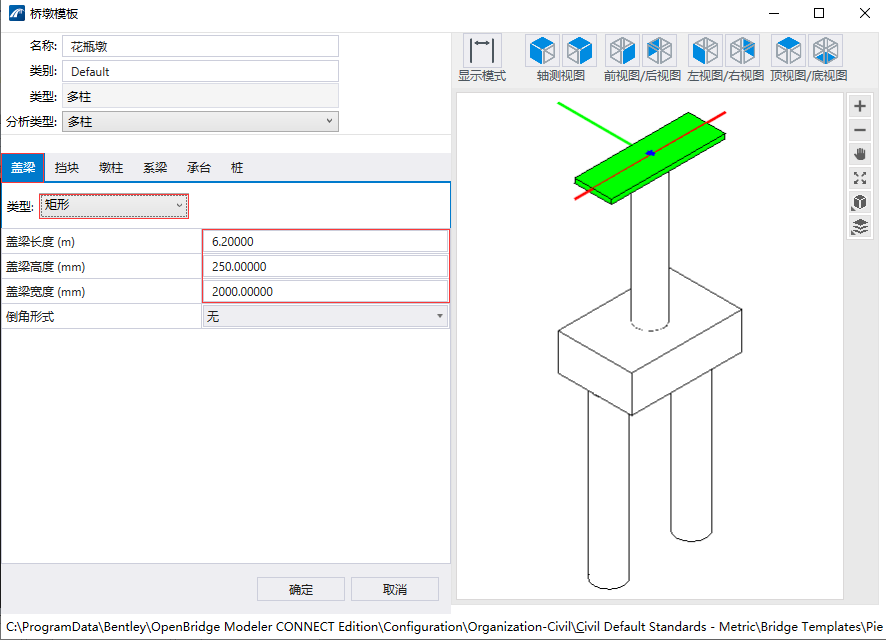

图纸：由桥墩立面视图、侧面视图及剖面图可知，该桥墩分为盖梁（6.2m**2m*250mm）、墩柱、承台及桩基四个部分组成。其中墩柱分为三个部分，上部变截面部分、中间是等截面部分、下部实心矩形部分，墩柱截面为矩形墩柱1/2长度由3.1m-1.35m：墩柱1/2凹槽长度由1.75m-0.2m，分别创建墩柱截面模板定义长度及凹槽长度变量、创建桥墩的这个建模思路。

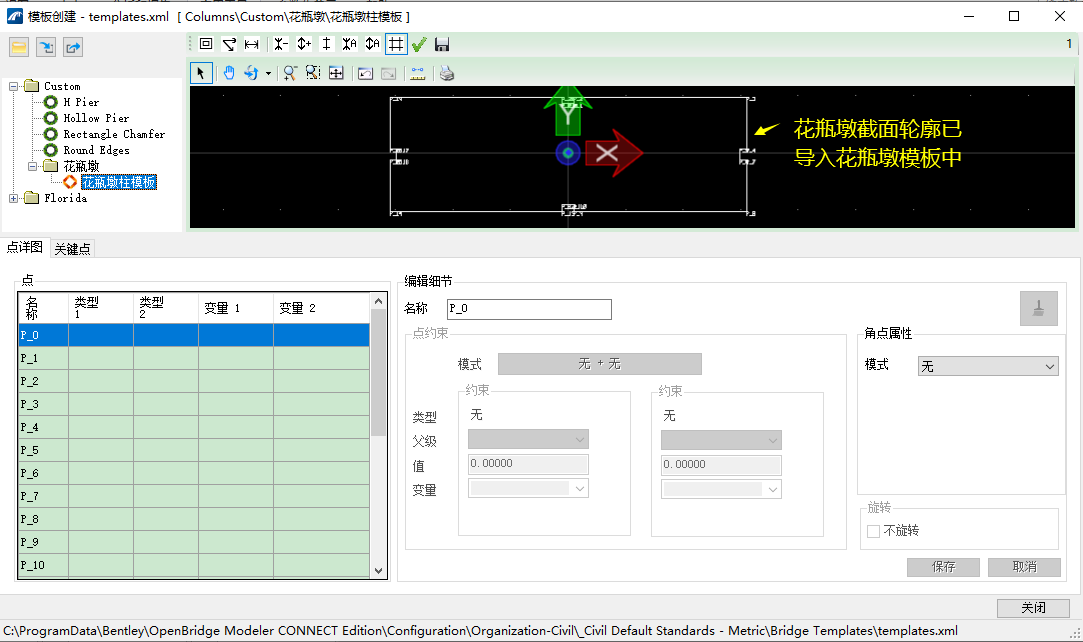

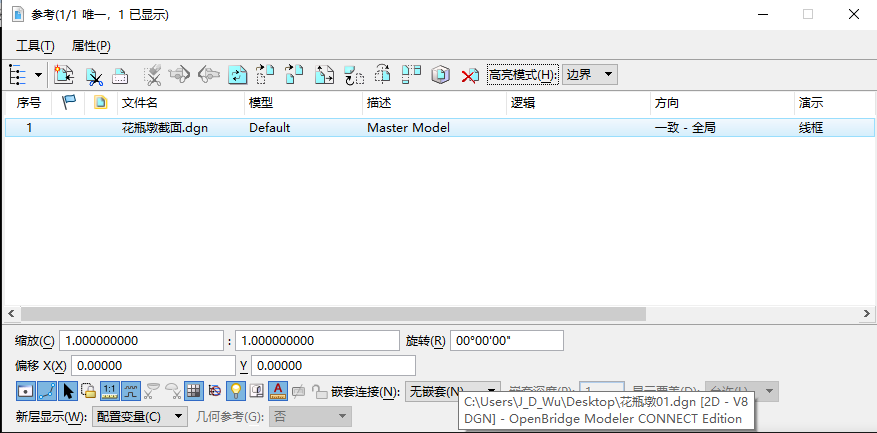

二、创建桥墩墩柱模板

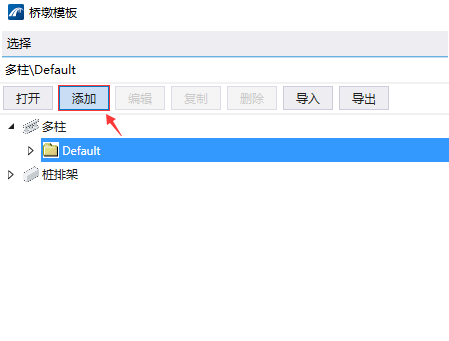

open bridge modeler工作流，单击“实用工具”选修卡/“库”面板/“柱”，打开模板创建对话框。

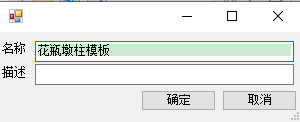

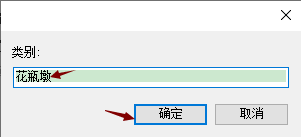

添加种类/添加模板
