夯基强技之（二）——隧道断面模板

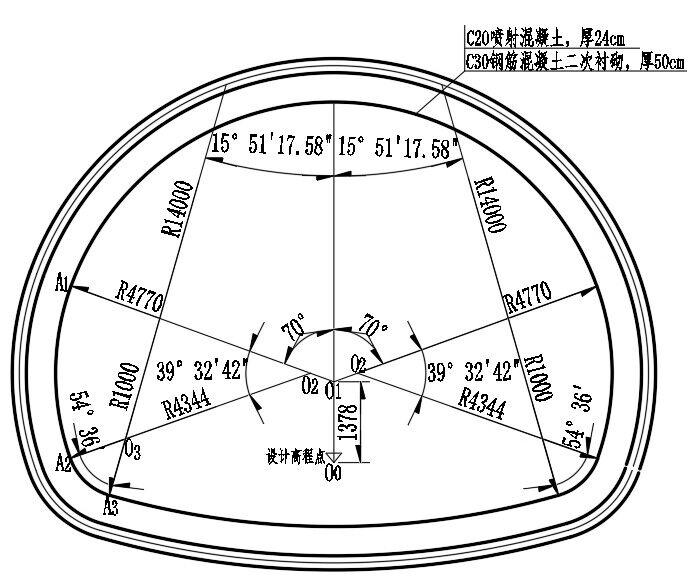

夯基强技之——创建隧道横断面模板。

创建隧道断面模板——

因为隧道洞身断面主要由圆弧构成，各截面分别是几段圆弧组成的，先分别定义圆弧关键点的约束关系，然后添加圆弧组件。

思路就是根据隧道的尺寸定义一些关键点，然后添加组件，插入圆弧，完成内圈，然后进行内衬的绘制，根据内圈形状添加空点，编辑点，添加组件，插入空点，根据半径约束编辑点，插入圆弧。最后进行编辑，使之满足隧道内部空心的形状要求。

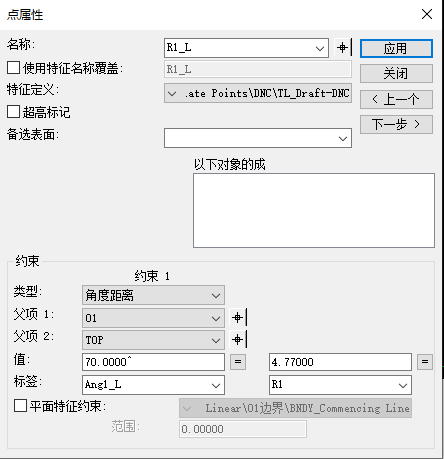

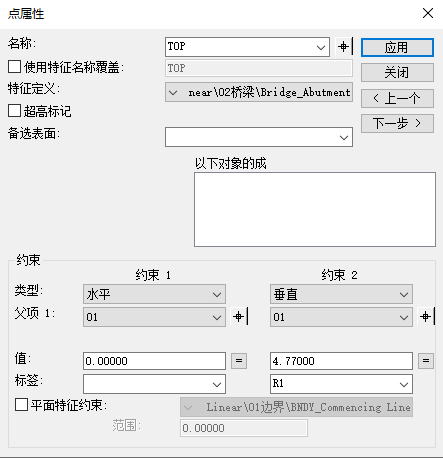

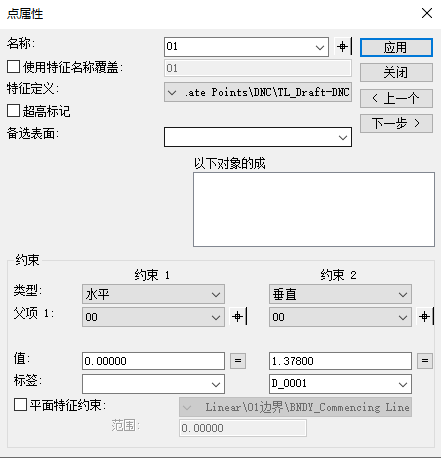

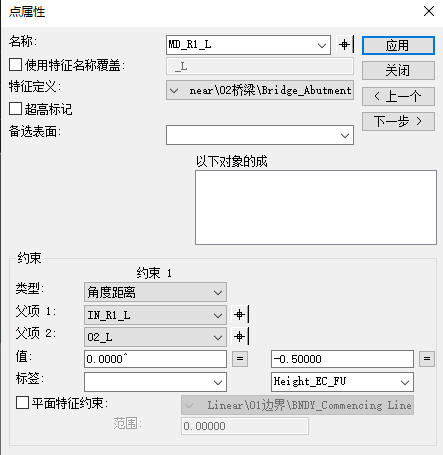

一、定义圆弧圆心及圆弧上关键点的约束关系，主要采用角度距离约束关系进行定义。

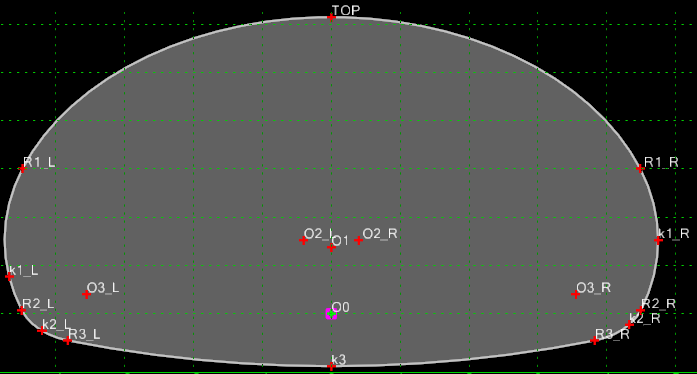

二、分别添加圆弧组件

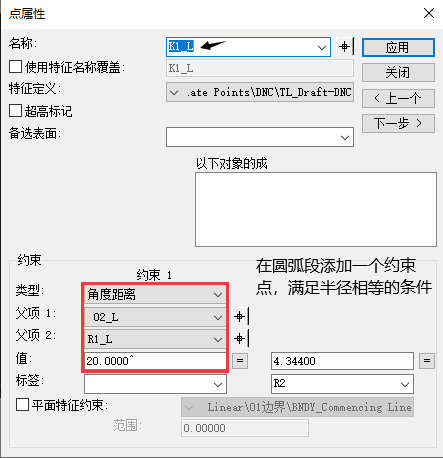

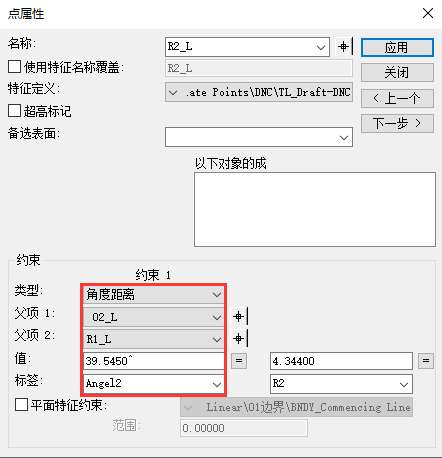

思路是添加约束点，用圆弧半径相等的约束关系进行添加，然后添加非约束组件，在各组件上插入圆弧，合并圆弧上的点。

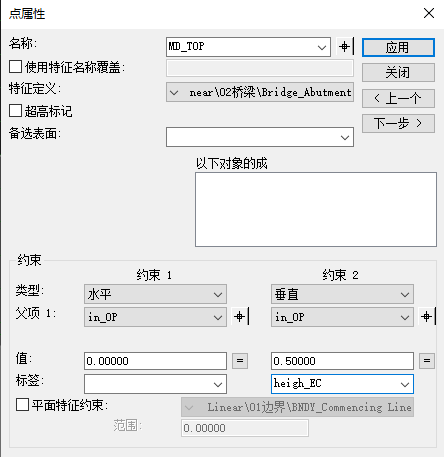

三、绘制中圈

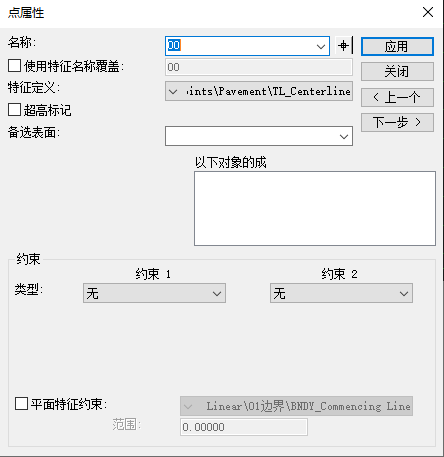

添加一系列的空点，编辑点。

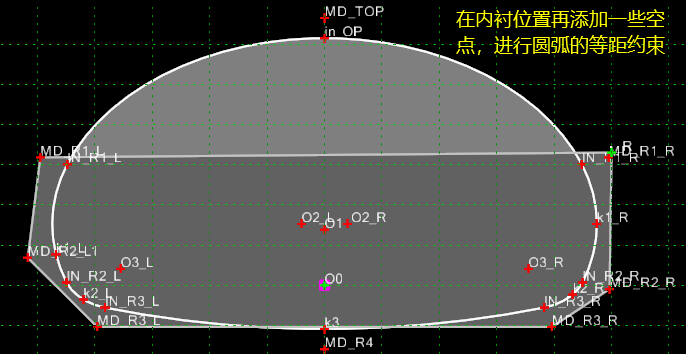

同样添加一些点和对应的圆弧等距。
