夯基强技之（一）——通道模板专题

OBM提供了强大的约束功能，可使用二维约束中的“固定的”命令将线条约束到空间指定位置。另外的自动约束(自 动向元素应用一组几何约束)、平行(将两个线性实体约束为相互平行)、垂直(将两个线性实体约束为相互垂

直)、一致(约束两个实体以共用同一位置)、相切 (将两个实体约束为相切)、同心(约束两段弧以共用同一圆心)和等于(将两个实体约束为同-长度)都会在后续的建模中使用。

除了二维约束外，OBM还有三维约束包括平行、垂直、-致、相切、固定的、同心、三维尺寸标注(将两个

实体约束到设定的距离)、操作三 维约束(操作几何图形以测试系统的约束行为)和三维角度(将两个面设定到

- -个角度)。这些约束为模型提供了强大的三维绘图能力。

利用二维和三维的约束确定好模型的空间位置后，就可以通过尺寸标注来实现模型的参数化，使用fx定义本

地变量，各个变量之间可以相互独立，也可以通过公式相关联。

实例：创建通道断面模板。

用约束与非约束的方式来创建能满足截面变化的构件的要求——通道界面为例

一、创建通道外轮廓模板

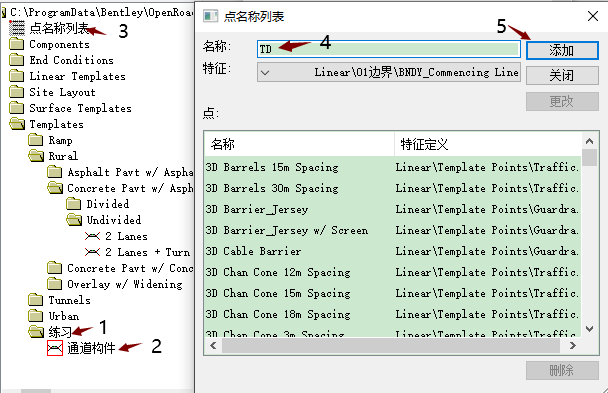

  1. 新建廊道模版单击廊道选项卡/创建面板/模板/创建模板命令，打开创建模板对话框，新建模板“通道构件”，点右键，添加新组件/受约束选项，逐一添加新组件。

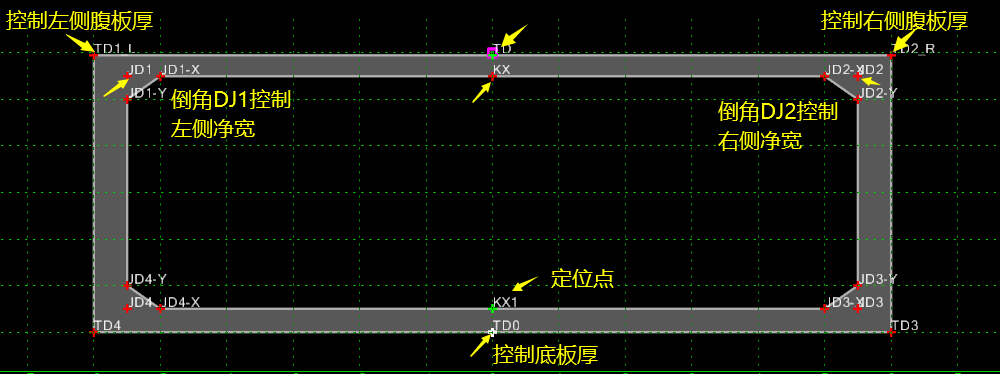

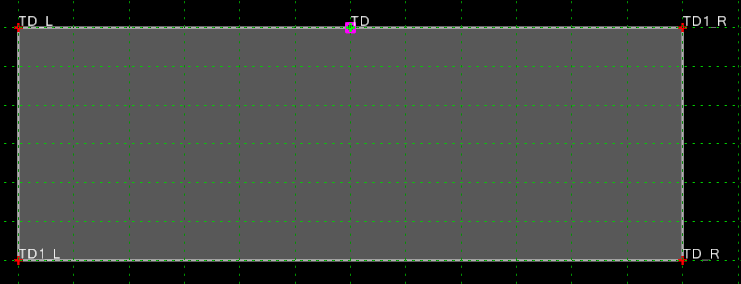

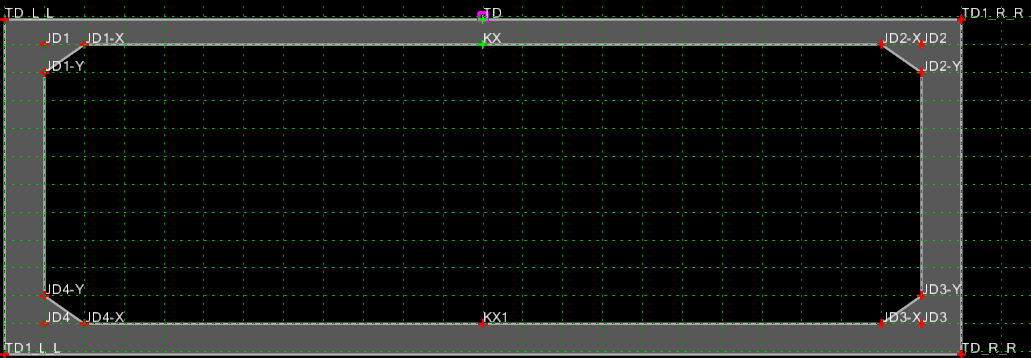

2.通道外轮廓的绘制——








二、创建通道内轮廓模板（空心部分）——

1.绘制通道内部轮廓






2.镜像生成另一侧内部轮廓




3.选择合并组件命令，将左右组件合并成一个整体（怎么合并）


4.设置点与点的约束关系

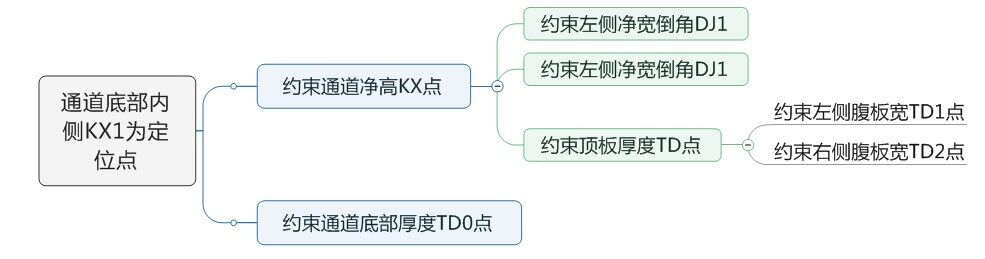

设置尺寸约束——

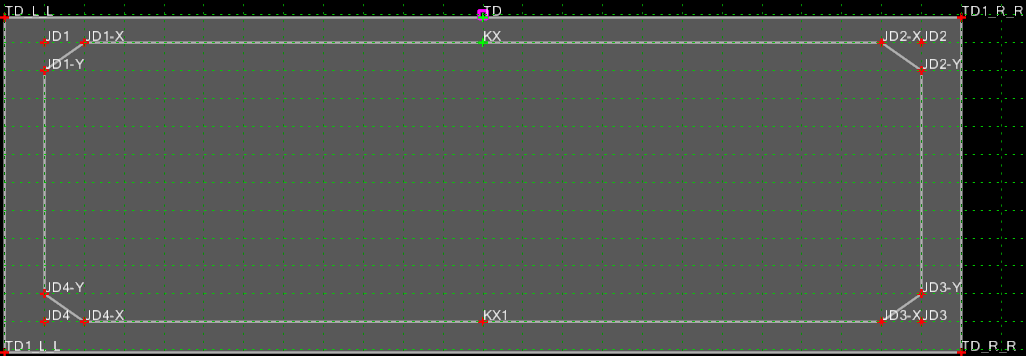

在倒角位置放置一个空点组件，通过多层约束关系来满足复杂的参数变化。


编辑空点组件，设置约束关系。

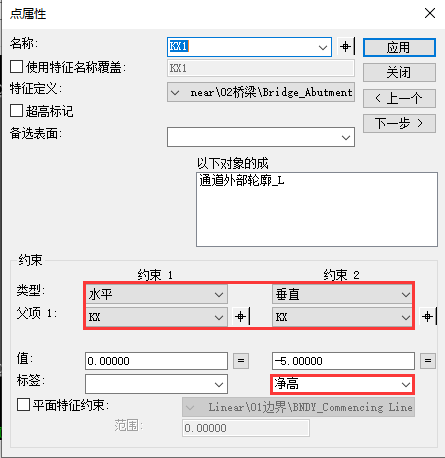

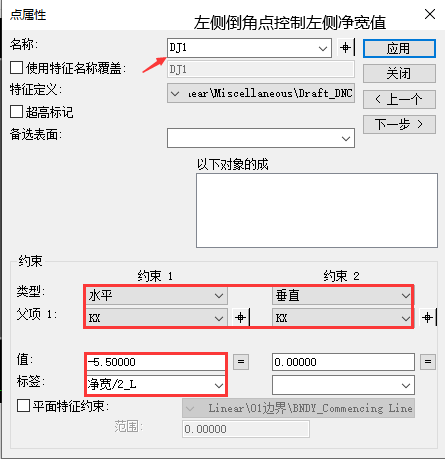

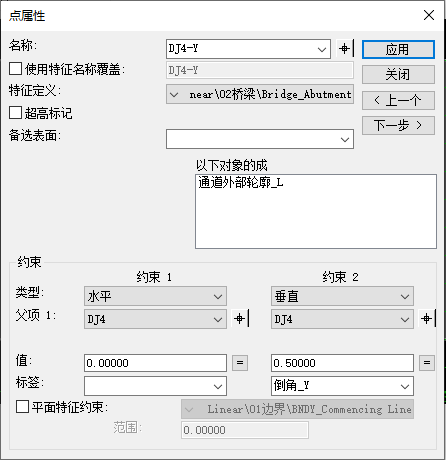

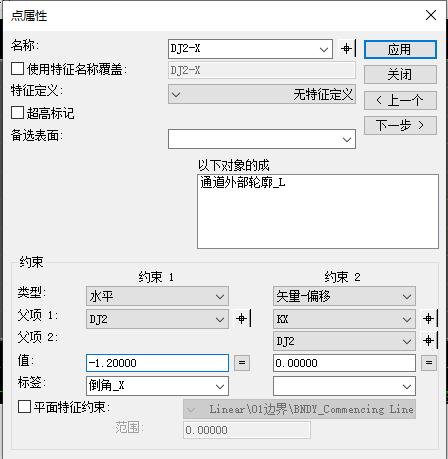

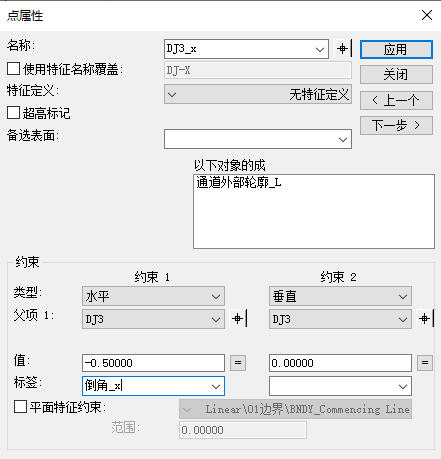

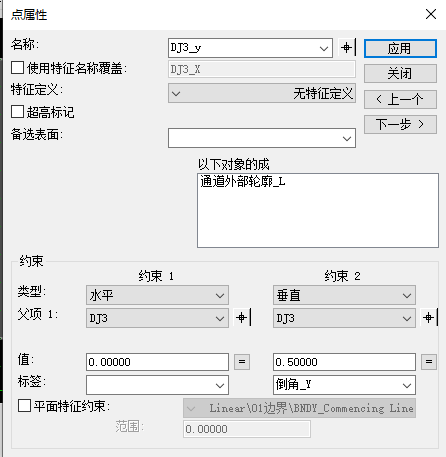

左下角及右下角倒角点添加完全约束，选择KX1作为父点，设置约束条件。

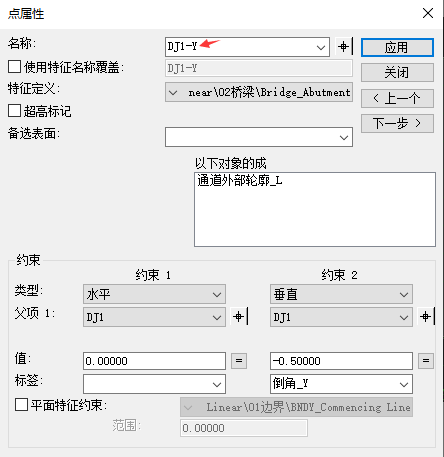

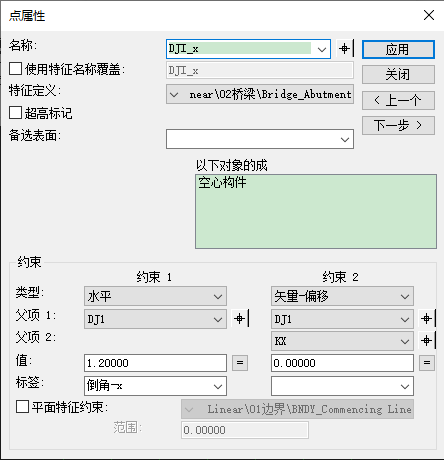

编辑倒角点——

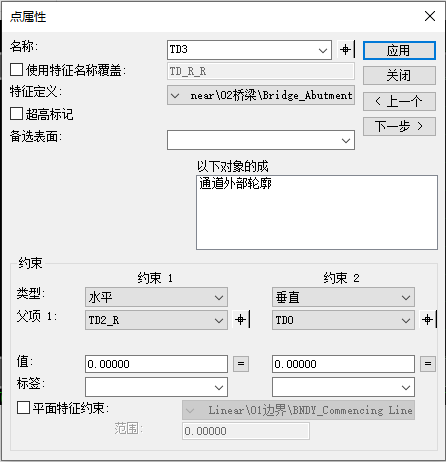

分别点击KX1、倒角点DJ1、DJ2进行“测试竖向点控制”、“测试平面点控制”，检测各点的约束关系。

三、新建组拼模版

通过拖拽的方式，把通道构件模板及通道内部轮廓模板进行组拼形成新的组拼模板。

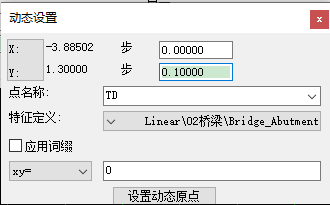

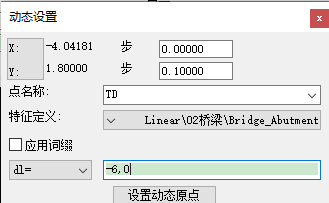

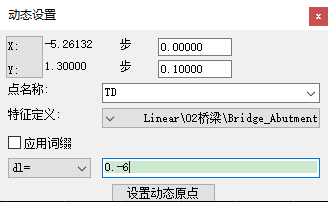

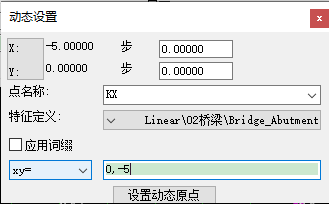

选择通道构件模板，点击右键取消镜像操作，在动态设置对话框中输入原点坐标“0,0”，在原点位置放置通道构件模板。同样的拖拽通道内部轮廓模板，距离放置原点的坐标为“0,-0.5”。


进行空心操作



四、编辑通道模板

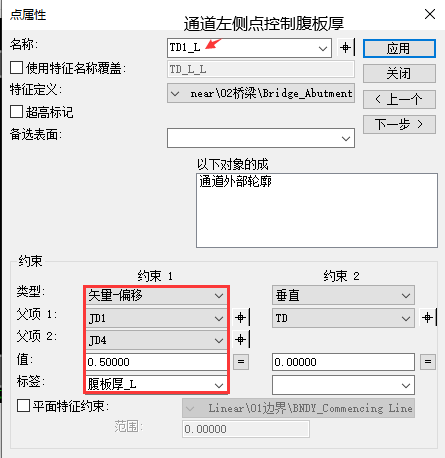

设置顶、底、腹板厚度参数

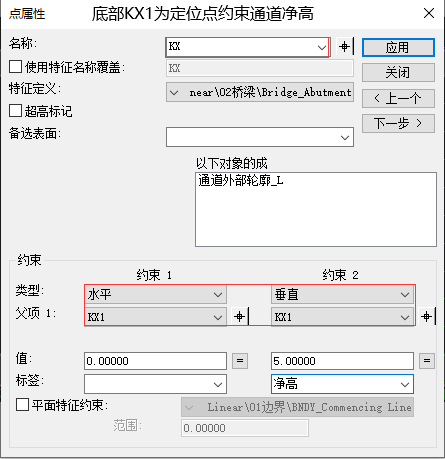

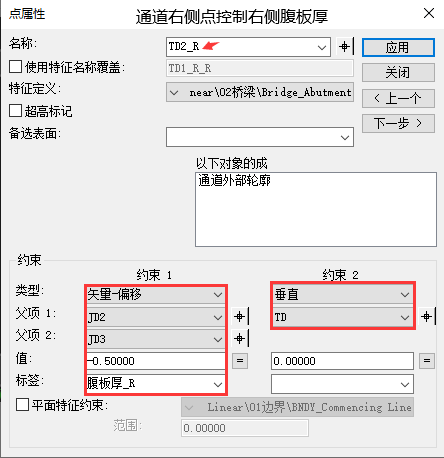

更改KX1、KX的约束关系，删除KX1的约束（选择同时删除两项约束），作为KX的父点，也就是KX1约束KX点




在通道底部插入点，编辑点的属性，设置其约束关系

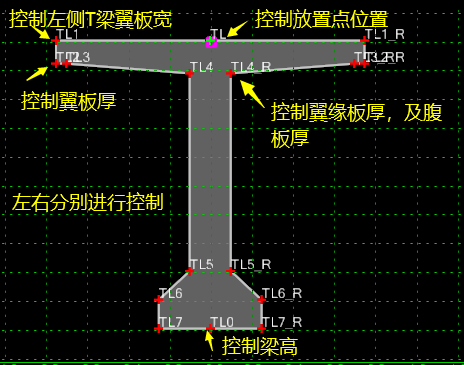

T梁截面约束关系


父组件与组件管理
