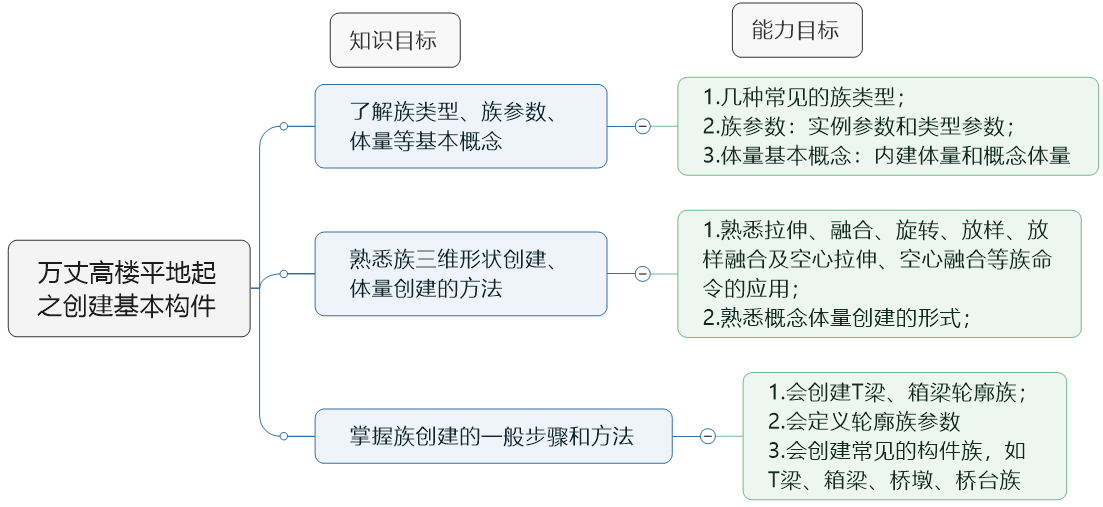

学习目标


  能创建参数化族

     培养学生精益求精，对每一个模型都要精细准确，每一个构件都要精心打磨，持之以恒，戒骄戒躁。逐渐成为BIM技艺高超、BIM技术精湛的“大国工匠”。

知识点：族与族样板

1.族

Revit作为一款参数化设计软件广受欢迎,主要得益于Revit中的参数化构件——“族”(family)。在Revit项目文件中除参照平面、详图线、模型线等用于辅助、定位的这些图元外,基本上其他的图元都是族。Revit族是一个包含通用属性（称作参数）集和相关图形表示的图元组。族在Revit中是建筑设计的基础或代码,只需要对模型形体或者参数进行约束及定义(如尺寸、材质、可见性等一系列参数),便能够创建相应的参数化构件。在路桥专业中主要是通过族来创建各工程结构物。

每个族图元能够在其内定义多种类型，每种类型可以具有不同的尺寸、形状、材质设置或其他参数变量。属于一个族的不同图元的部分或全部参数可能有不同的值，但是参数（其名称与含义）的集合是相同的。这些含有构件信息参数的数据图元,不仅对于整个建筑物的信息采集非常必要,而且更有助于用户对独立的建筑构件(族)本身及项目进行修改。

族样板是创建族的初始文件，当需要族时可找到对应的族样板，里面已设置好对应的参数；族样板一般在安装软件时自动下载到安装目录下，其格式为.rft。

Revit的族分为以下三种:系统族、内建族、可载入族。内建族在路桥专业中应用比较广。

（1）系统族

系统族是在Revit中预定义且保存在样板和项目中的族，不能作为单个文件载入或创建,不能创建、复制、修改或删除系统族，用户可以复制和修改系统族中的类型。系统族可以分为如下两类:一类是项目中有实体的建筑构件,即模型图元中的主体图元,例如建筑专业中的墙、楼板、天花板、屋顶等;另一类是项目中没有实体,为Revit预定义的图元,比如建筑专业中,包含基准面图元中的标高、轴网以及视图专用图元中的标注、注释、视口、明细表等。

（2）内建族

内建族是当前项目中创建的自定义图元或者注释图元。内建族只能在当前项目中创建,且只能用于该项目的特定对象,内建族是路桥专业建模主要的族类型。

（3）可载人族

可载人族又称标准构件族,在外部Revit族样板创建，可以导入到项目中。在族编辑器中,通过对族文件中创建的模型形体进行约束以及对所需参数进行定义(如尺寸、材质、可见性),便能够创建出功能强大的参数化构件。

标准构件族不仅可以添加或修改参数,还可以根据该构件在项目中的使用场景选择多样的族样板来满足使用需求,例如公制常规模型中创建的桥墩,通过设置顶部与底部的约束来满足桥墩的实际尺寸。标准构件族可以在项目外单独存储,并可将其载入到任意项目中,这样灵活的复用性也极大地提高了设计效率。

2.族样板

族样板是创建族的初始文件，当需要族时可找到对应的族样板，里面已设置好对应的参数；族样板一般在安装软件时自动下载到安装目录下，其格式为.rft。
