学习任务三  提取钢筋数量明细表

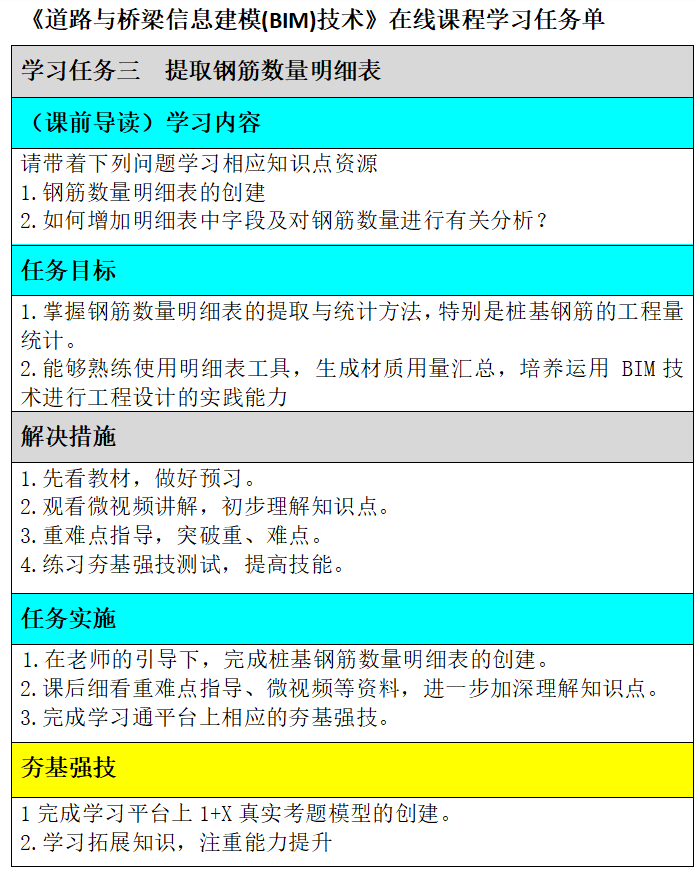

  • 1 学习任务
  • 2 夯基强技

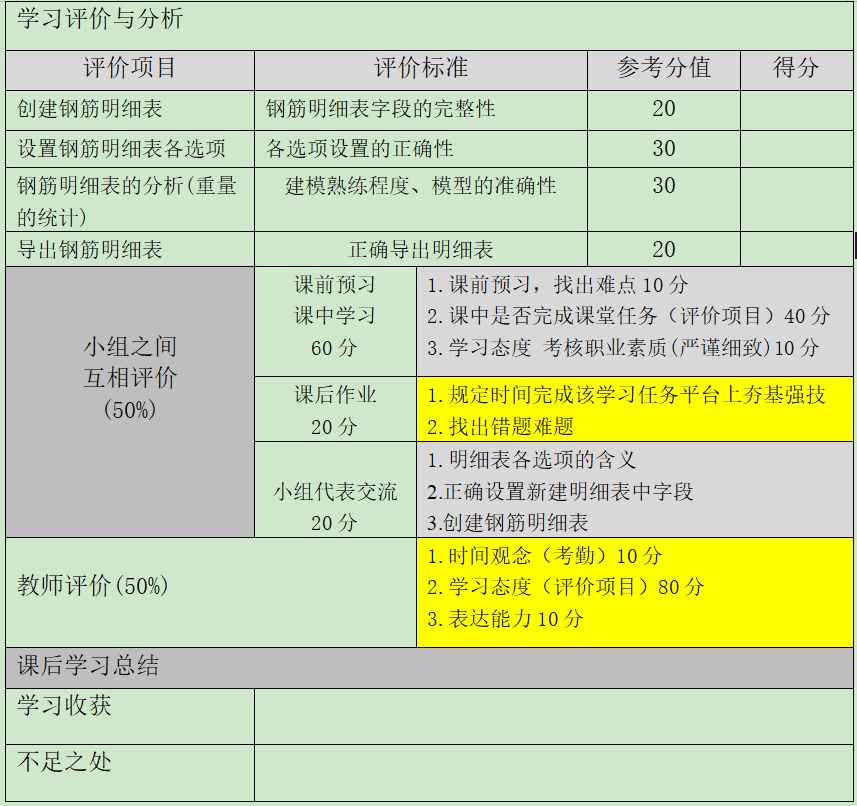

  • 3 学习评价与分析



明细表提取钢筋

以桩基钢筋为例进行桩基钢筋的工程量统计

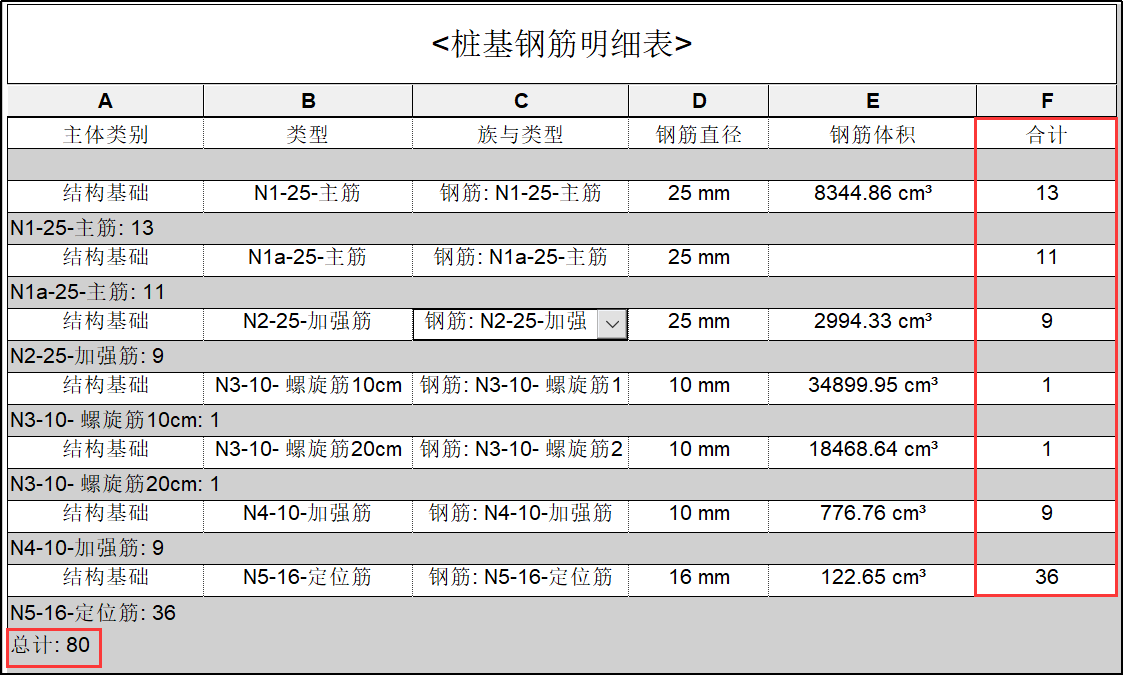

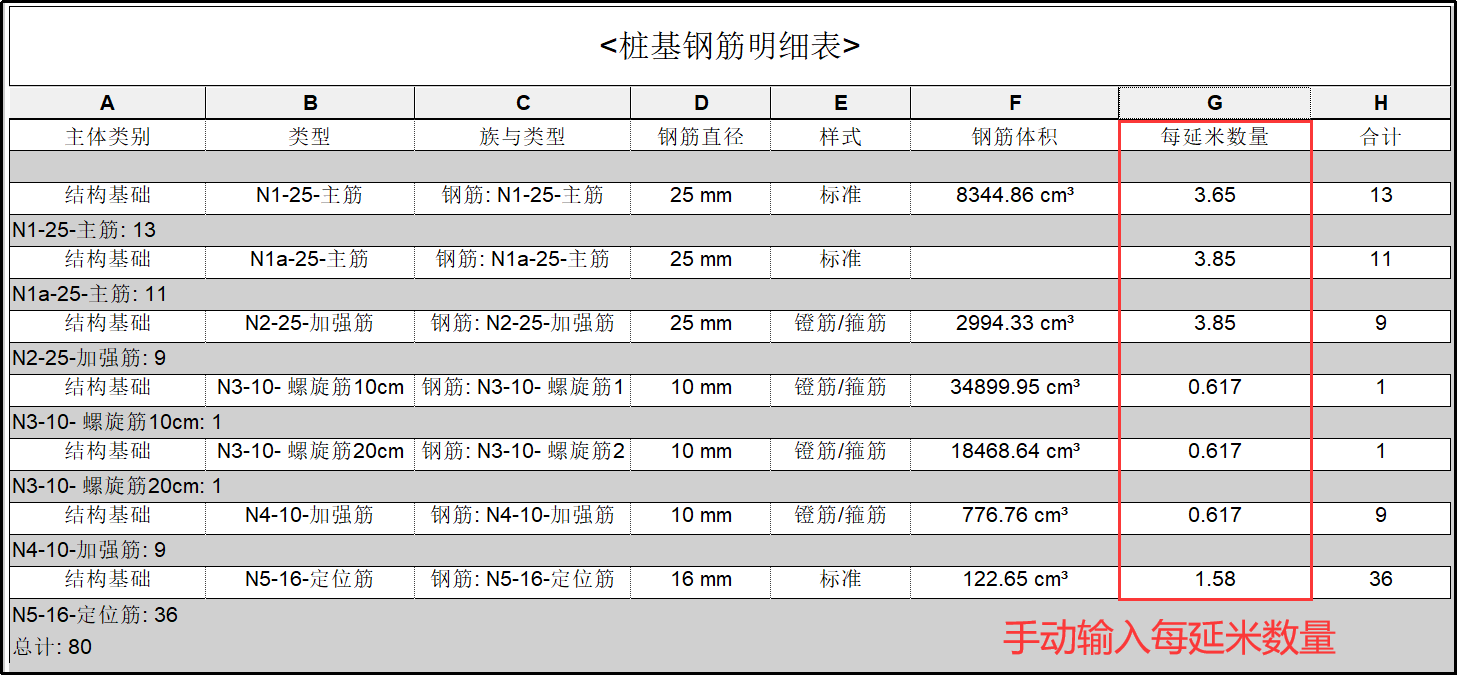

桩基钢筋明细表——


1．新建钢筋明细表

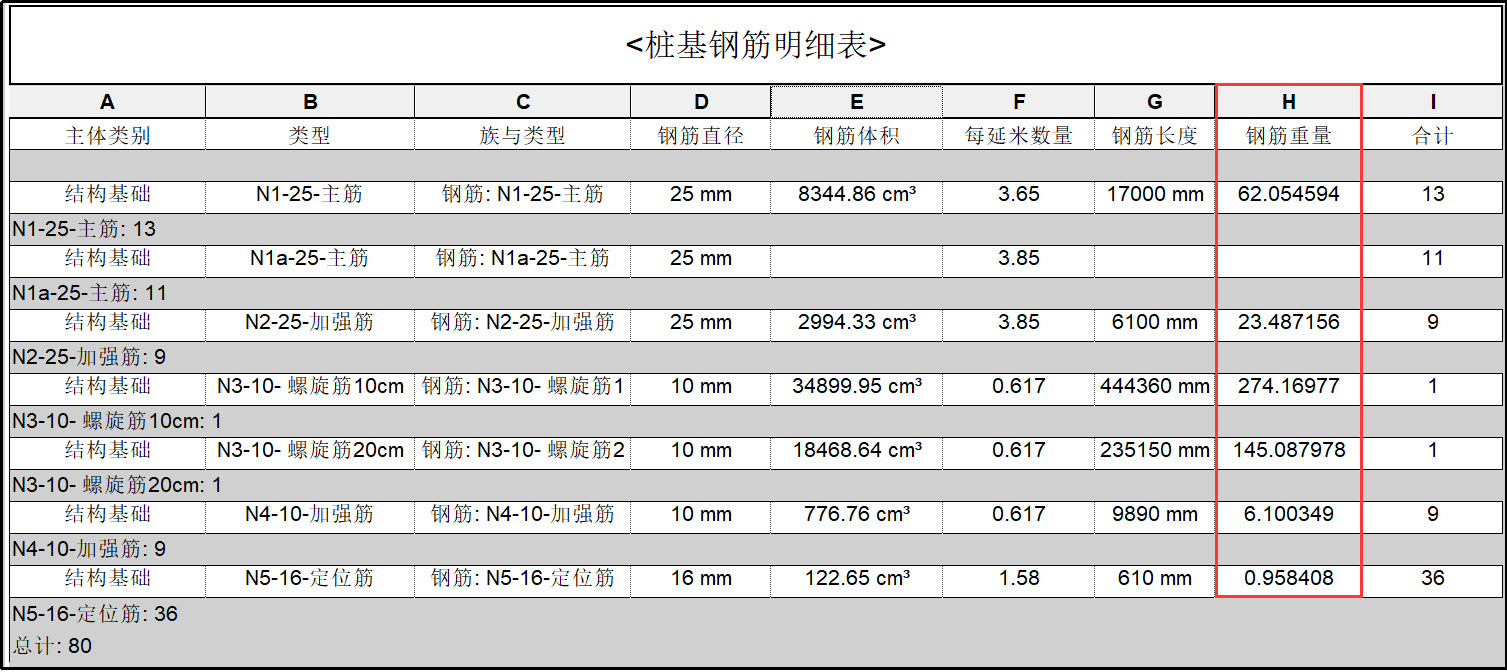

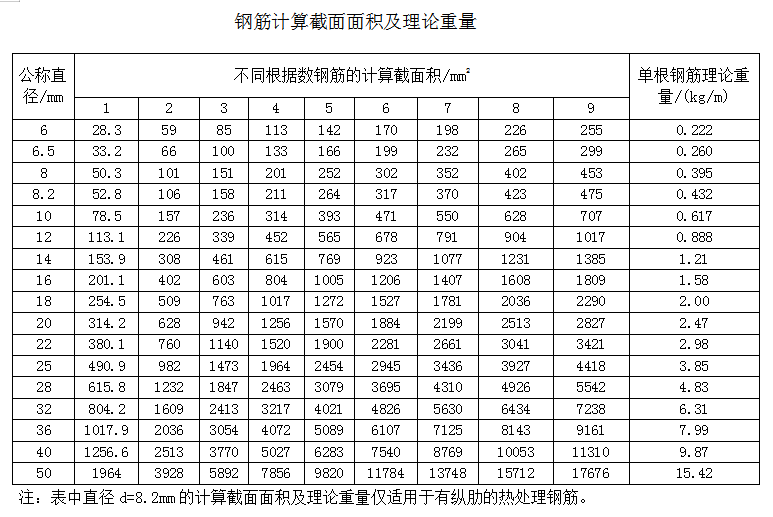

2.计算值的运用——统计钢筋的重量

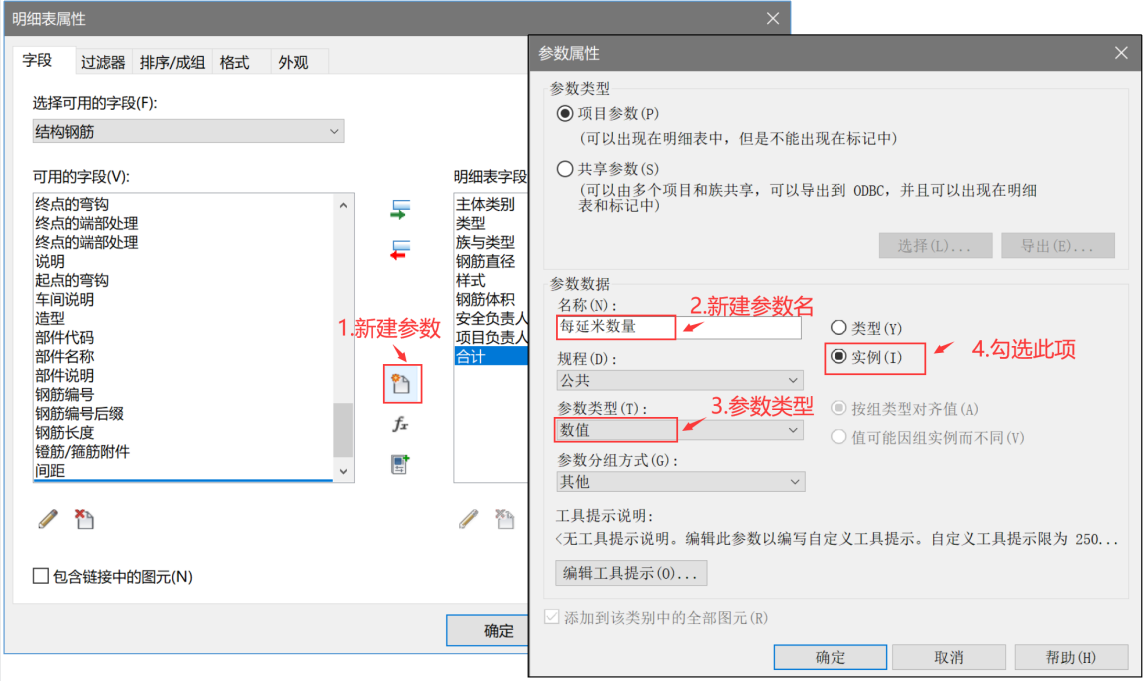

（1）新建“每延米数量”族参数

（2）手动输入每延米数值

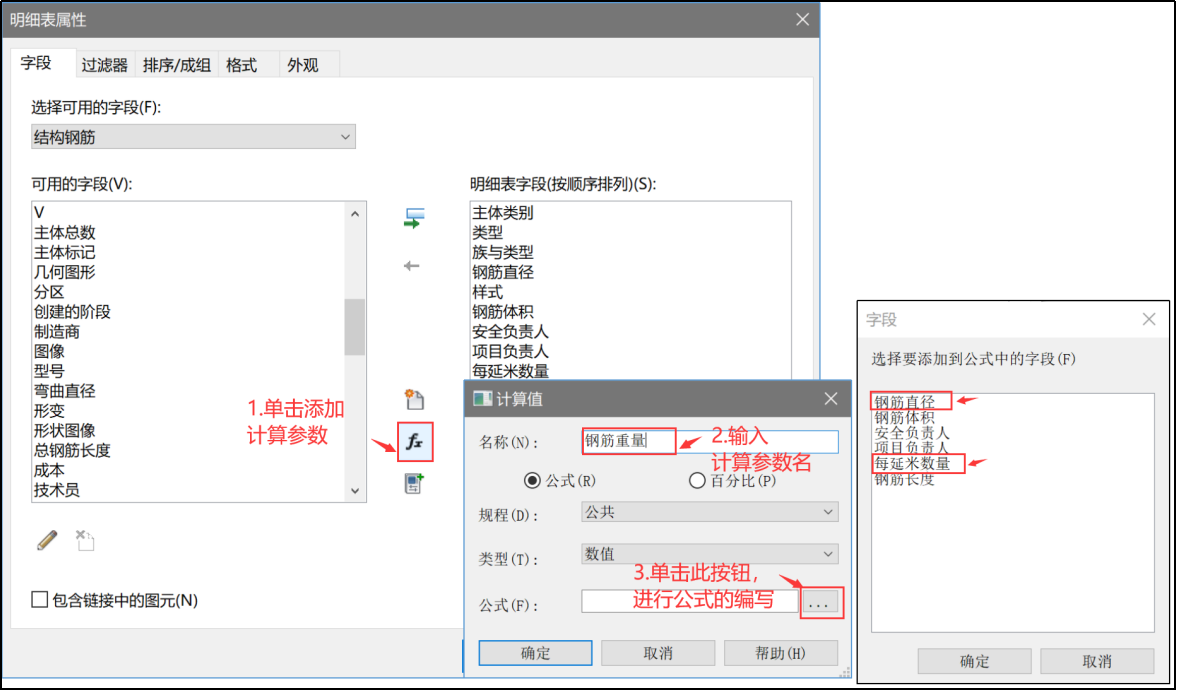

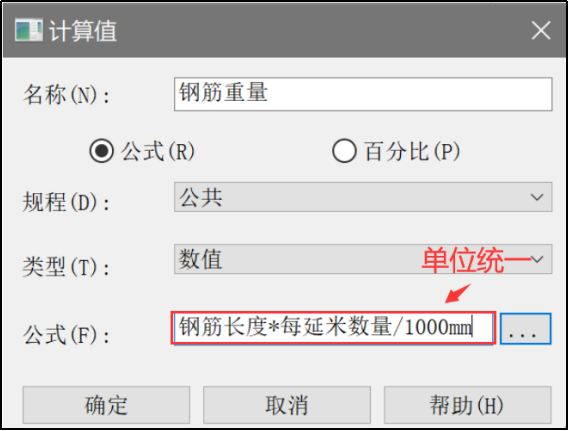

（3）【计算值】的方式为钢筋添加重量的参数

通过明细表在三维视图中快速选择对象的操作

在明细表中框选对象，“ctrl+tab”键切换到三维视图中，hi隔离，将所选对象进行隔离。
