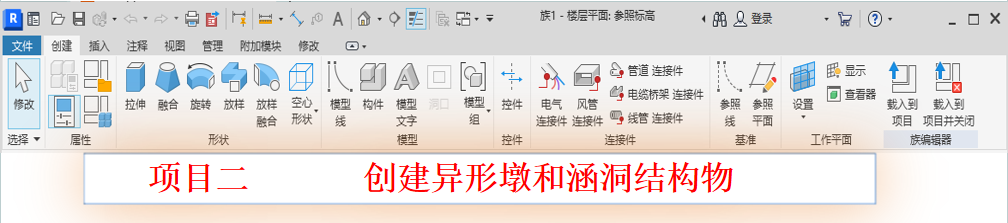

项目二  创建异形墩和涵洞结构物
  • 1 学习任务
  • 2 拓展知识

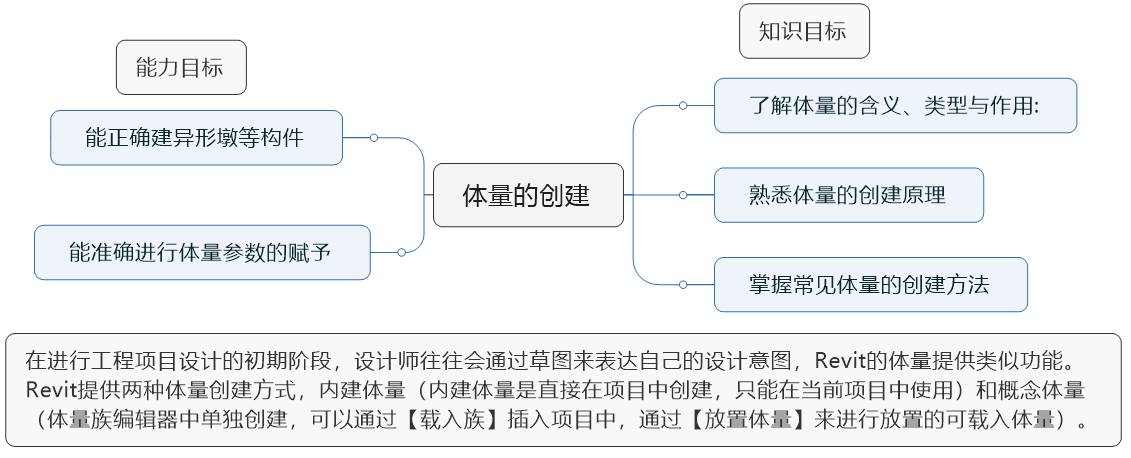

  思考：怎么快速进行方案比选？体量主要用于建筑模型初始设计中使用的三维形状，在方案设计阶段进行方案比选。

 体量研究:可以使用造型形成建筑模型概念，从而探究设计的理念。在概念设计完成后，还可以直接将建筑图元添加到这些形状中。

 体量形状:每个体量族和内建体量的整体形状。

 体量面:体量实例上的表面，可用于创建建筑图元(如墙或屋顶)。

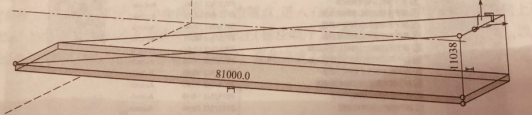

 具有纵坡桥面就用辅助体量来创建。

 项目的初期阶段，设计师往往会通过草图来表达自己的设计意图，常常使用类似SketchUp等软件，Revit的体量也提供类似功能，可以帮助设计师灵活、快速地进行概念设计。在Revit中，概念设计环境其实是一种族编辑器，在该环境中，可以使用内建和可载入的体量族图来创建概念设计。

在Revit概念体量环境中，可以进行创建自由形状、编辑创建的形状等操作。在现代生活水平提高、人们审美意识更强及施工技艺突飞猛进的社会环境下，建筑的形式越来越多元化，体量是解决复杂异形形体和高阶参数化设计的通道。掌握体量的工作原理，通过不断的琢磨和练习，创建千变万化的建筑形体，满足各种建筑形体的挑战需求。

了解体量的概念，通过学习，掌握族和体量的概念和工作原理，通过对比，培养多样化思考的习惯，引导发现问题和提出新问题，培养创新思维能力。创建模型时，遵守制图规范，遵循“由整体到局部"的原则，从整体出发，逐步细化，完善模型，激发科技报国的家国情怀和使命担当。



1.内建体量

内建体量是直接在项目中创建，只能在当前项目中使用，创建内建体量的途径如下：单击“体量和场地”选项卡/“概念体量”内的“内建体量”按钮，出现体量命名对话框，输入体量名称，进入编辑界面。

2.概念体量

 概念体量是直接在项目中单独创建，可以通过“载入族”插入项目中，通过“放置体量”来进行放置的可载入体量，其创建途径如下：单击“文件”按钮/下拉菜单中选择“新建”/“概念体量”/“公制体量.rft”，进入编辑界面。
