道路与桥梁信息建模（BIM）技术（第2版）

汪谷香

目录

  • 1 绪论
    • 1.1 新版教材大纲
    • 1.2 学习任务一  BIM的概述
  • 2 严谨务实 诚实守信之工匠精神  模块一  认知BIM环境
    • 2.1 项目一 认知Revit建模环境、识读和创建道桥构件
      • 2.1.1 学习任务一  认识Revit软件
      • 2.1.2 学习任务二    掌握图元基本操作、模型控制方法
  • 3 万丈高楼平地起 循序渐进之工匠精神   模块二 识读与创建道桥构件模型
    • 3.1 学习目标
    • 3.2 项目一  创建桥墩、台
      • 3.2.1 学习任务一 创建桥梁下部结构——扩大基础与桥台（族命令）
      • 3.2.2 学习任务二  创建桥梁下部结构建模—带托盘桥墩（族命令）
      • 3.2.3 学习任务三  创建桥梁上部结构——T粱（族参数）
      • 3.2.4 学习任务四     创建桥梁上部结构——竖曲线箱梁（拓展）
      • 3.2.5 学习任务五         创建路基路面结构物——拓展（之二）
      • 3.2.6 夯基强技（一） 创建双薄壁墩（图学学会考题）
      • 3.2.7 夯基强技（二） 创建U型墩柱（图学学会考题）
      • 3.2.8 夯基强技（三） 创建桥面板（图学学会考题）
      • 3.2.9 夯基强技（四）专业构件的建模
    • 3.3 项目二  创建异形墩和涵洞结构物
      • 3.3.1 学习任务一  识读与创建异型桥墩
      • 3.3.2 拓展任务一   端墙式圆管涵的识图与建模
      • 3.3.3 学习任务二  识读与创建扭曲洞口拱涵
      • 3.3.4 拓展任务二 盖板涵的识图与建模（入口处带有跌水井）
      • 3.3.5 夯基强技（一）——创建斜拉桥、拱桥（图学学会考题）
      • 3.3.6 夯基强技（二）——创建双面坡桥墩（融合体量、空心拉伸体量）
      • 3.3.7 夯基强技（三）——创建空心板
      • 3.3.8 夯基强技（四）——创建异形桥墩
      • 3.3.9 夯基强技（五）——创建盖板通道模型
  • 4 工欲善其事，必先利其器 持之以恒之工匠精神   模块三  为桥梁模型配置钢筋
    • 4.1 学习任务一  配置桩基钢筋
    • 4.2 学习任务二  布置盖梁钢筋——区域钢筋、钢筋的查看
    • 4.3 学习任务三  提取钢筋数量明细表
  • 5 精益求精  培养在守正创新之工匠精神   模块四  创建桥梁模型
    • 5.1 项目一  创建T梁桥（梅子溪中桥）
      • 5.1.1 学习任务一  创建梅子溪中桥定位基准——标高与轴网
      • 5.1.2 学习任务二   创建梅子溪中桥下部结构——桩柱式桥墩（族参数关联）
      • 5.1.3 学习任务三  拼接梅子溪T梁及创建后浇带
    • 5.2 项目二——创建箱梁桥（高架桥）
      • 5.2.1 学习任务一  创建桥梁上部结构——箱梁（现浇）
      • 5.2.2 学习任务二  拼装高架桥及创建桥面铺装
      • 5.2.3 学习任务三  创建图纸与模型导出
      • 5.2.4 学习任务四 统计桥梁工程量
    • 5.3 项目三——创建斜拉桥（景观桥）
      • 5.3.1 学习任务一  创建景观桥的主梁、拉索及索管族
      • 5.3.2 学习任务二· 拼装景观桥各个构件
    • 5.4 项目四——创建拱桥（高丘溪桥）
      • 5.4.1 学习任务一 创建拱座与主拱圈
      • 5.4.2 学习任务二 组拼拱桥、创建桥面板及其他设施、上部结构和下部结构
    • 5.5 夯基强技之案例建模
  • 6 协同合作 同心筑梦之工匠精神  模块五 BIM应用
    • 6.1 项目一 为道桥模型进行进度模拟与渲染动画
      • 6.1.1 学习任务一  认识Navisworks软件
      • 6.1.2 学习任务二  进行 基于BIM的 Navisworks施工进度计划模拟
      • 6.1.3 学习任务三 进行高架桥模型渲染之Lumion
    • 6.2 项目二 BIM其他应用
      • 6.2.1 拓展学习（一） Revit模型链接与管理
      • 6.2.2 拓展学习（二）场地布置
      • 6.2.3 拓展学习（三）有关BIM 5D（网络资源）
  • 7 百花齐放、百家争鸣   创新和发展之工匠精神 拓展模块——创建道桥模型（B平台）
    • 7.1 项目一   认知Bentley旗下系列软件建模
      • 7.1.1 学习任务一 认识（MicroStation）软件及基本操作
      • 7.1.2 学习任务二  创建桥架下部结构—桥台（MicroStation）三维建模
      • 7.1.3 学习任务三  创建桥墩参数化单元（MicroStation）
    • 7.2 项目一创建路线BIM模型
      • 7.2.1 学习任务一 创建平面线
      • 7.2.2 学习任务二 创建纵断线
    • 7.3 项目二创建道路BIM模型
      • 7.3.1 学习任务三——创建道路廊道模型
      • 7.3.2 学习任务二 创建三维道路模型
    • 7.4 项目三——创建桥梁模型
    • 7.5 夯基强技之（一）——通道模板专题
    • 7.6 夯基强技之（二）——隧道断面模板
    • 7.7 夯基强技之（三）——花瓶墩专题
  • 8 开拓视野，锐意进取之工匠精神
    • 8.1 职业拓展方向
      • 8.1.1 知识拓展——族参数（主讲刘孟良教授）
      • 8.1.2 专业拓展——市政管道专业建模
      • 8.1.3 专业拓展——水利水电专业建模
      • 8.1.4 专业拓展——水利水电专业（族参数）
    • 8.2 知识拓展——BIM有关规范及应用概述
    • 8.3 知识拓展之BIM技术在桥梁上的应用（网络资源）
    • 8.4 知识拓展之BIM技术在隧道施工中的应用（网络资源）
    • 8.5 校企合作之长沙雅博工程技术发展有限公司
  • 9 强自信 强技能 科技报国 之工匠精神  模块六  BIM“1+X"考证专栏
    • 9.1 拓展学习——答疑解惑
    • 9.2 能力提升——岗课赛证（“1+X”BIM等级考证）
      • 9.2.1 能力提升之——比赛， 以赛促学
      • 9.2.2 能力提升之——“1+X”BIM初级真题解析（建筑方向））
        • 9.2.2.1 ​学习任务一——“1+X”建筑信息模型(BIM) 职业技能等级考试理论试题
        • 9.2.2.2 ​学习任务二——“1+X”建筑信息模型(BIM) 职业技能等级考试理论试题
        • 9.2.2.3 学习任务三——“1+X” BIM考试实操真题之框梁、钢筋混凝土柱模型解析
        • 9.2.2.4 学习任务四——“1+X” BIM考试实操真题之椅子、螺母、榫卯结构讲解
        • 9.2.2.5 学习任务五——“1+X” BIM考试实操真题之台阶、鸟居、六边形门洞、储水箱讲解
        • 9.2.2.6 学习任务六——“1+X” BIM考试实操真题之杯型基础、纪念塔讲解
        • 9.2.2.7 学习任务七——“1+X” BIM考试实操真题之央视大楼、七阶承台基础讲解
        • 9.2.2.8 学习任务八——“1+X” BIM考试实操真题之方圆大厦、体量、柱体、仿交通锥讲解
      • 9.2.3 能力提升之——“1+X”BIM初级证书（市政方向）考题
      • 9.2.4 能力提升之“1+X”BIM中级证书（市政方向）考题

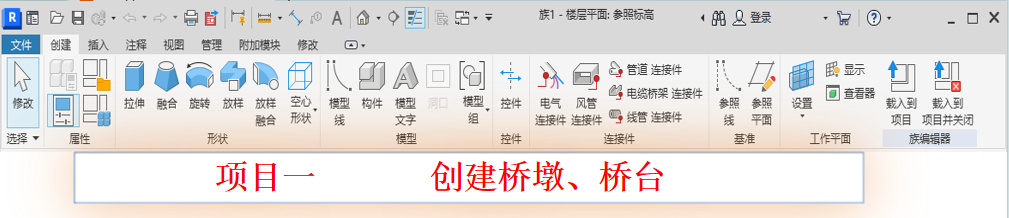

项目一  创建桥墩、台
  • 1 学习任务
  • 2 学习重点难点
  • 3 拓展知识

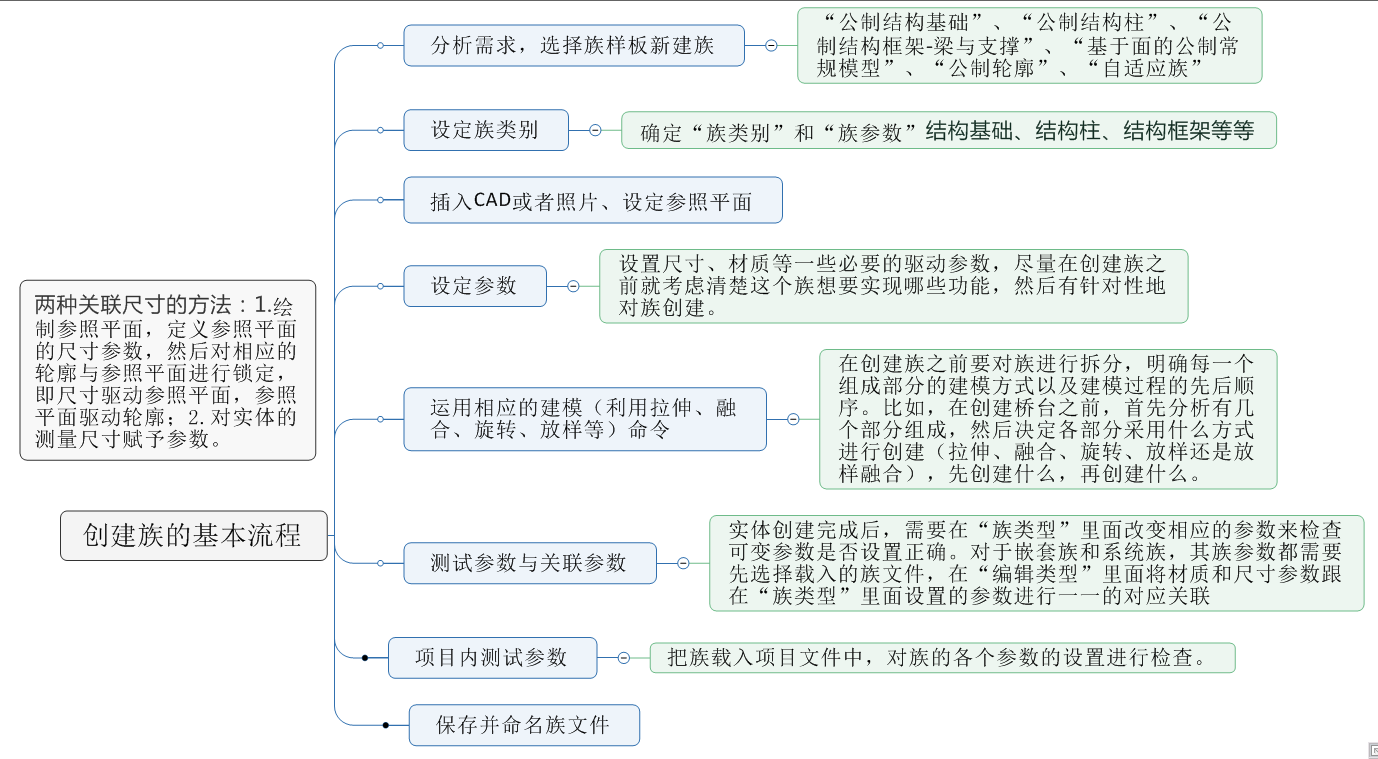

 Revit中，族是项目的基本元素。根据需要灵活定位族是准确、高效完成项目的础。

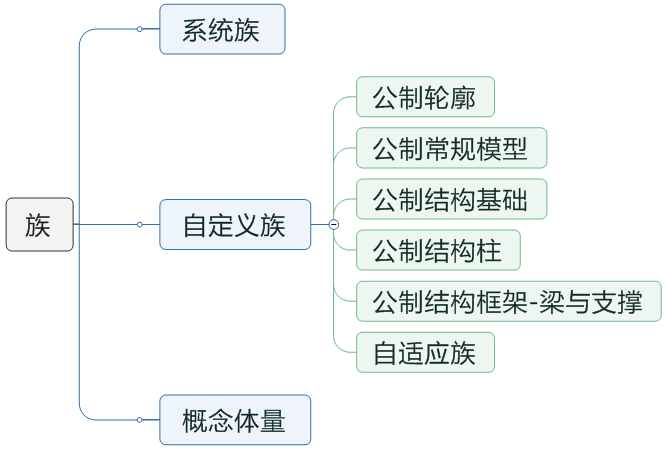

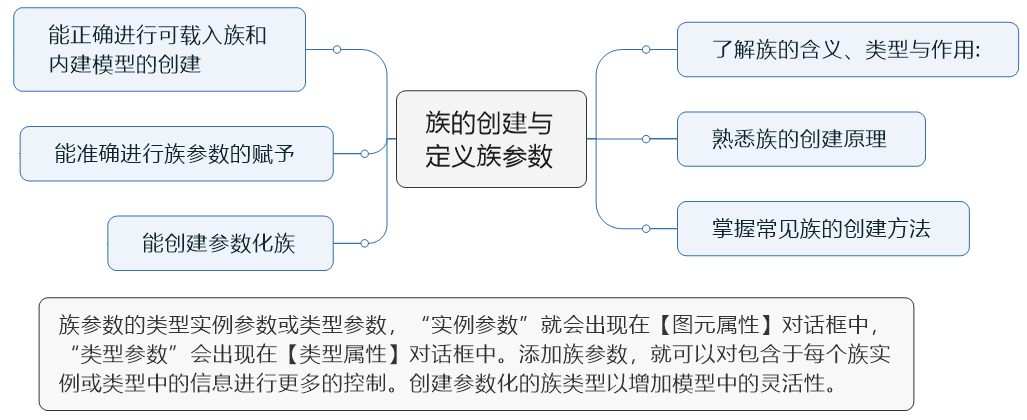

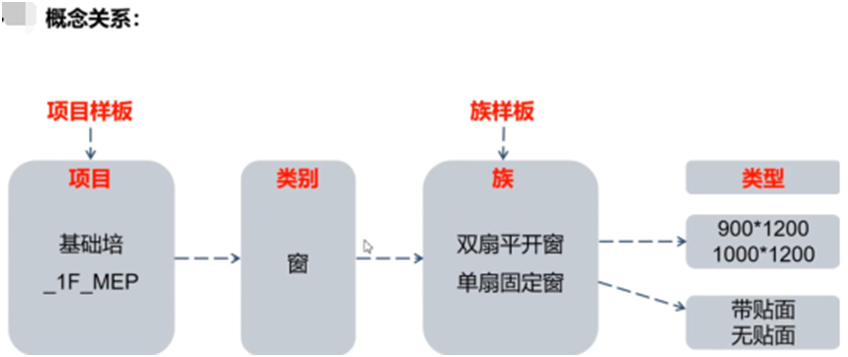

 族（Family）是一个包含通用属性（参数）集和相关图形表示的图元组，是构成Revit的基本元素，Revit Architecture中的所有图元都是基于族的。每个族图元内可以定义多种类型，每种类型可以具有不同的尺寸、形状、材质或其他参数变量。使用族编辑器，可以根据需要在族中加入各种参数，如尺寸、材质、可见性等。

 族是Revit中一个非常重要的概念，是构成revit项目最基础、最核心的元素。通过参数化族的创建，可以像AutoCAD中的块一样，在工程设计中大量反复使用，以提高三维设计效率。

   在Revit中，构件定形是用“族”的形式实现。

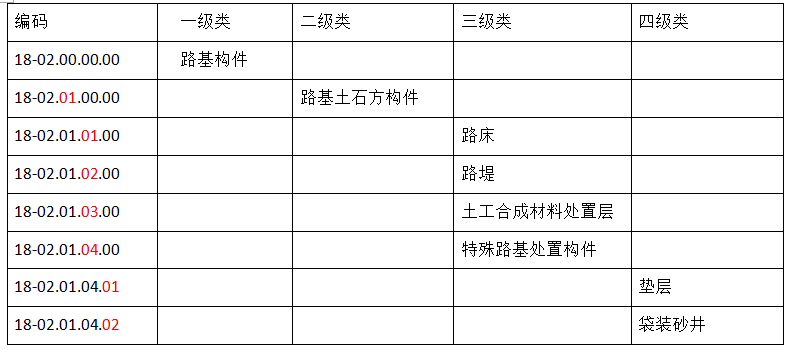

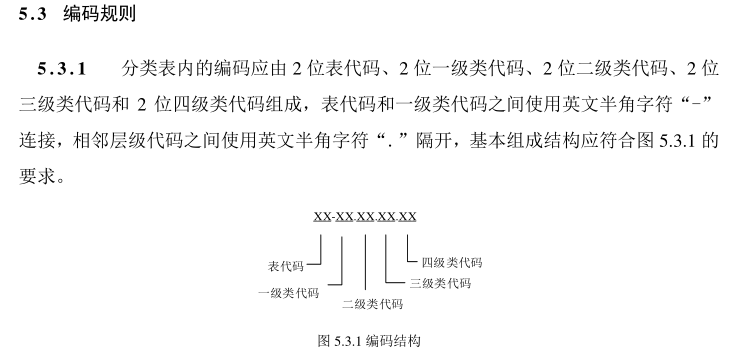

   Revit软件中族在实际模型创建过程中，系统自带族远远不能满足要求，因此，需要掌握族的制作方法。该项目主要讲解在Revit软件中创建自定义族的实际应用操作，首先要理解族的概念，再通过对类型参数的定义和修改，创建新的族类型，并应用于实际项目中。在创建族的过程中，我们要按照建模标准规范构件命名，要有标准化和行业规范意识，所以，我们平时要养成严谨治学的好习惯。

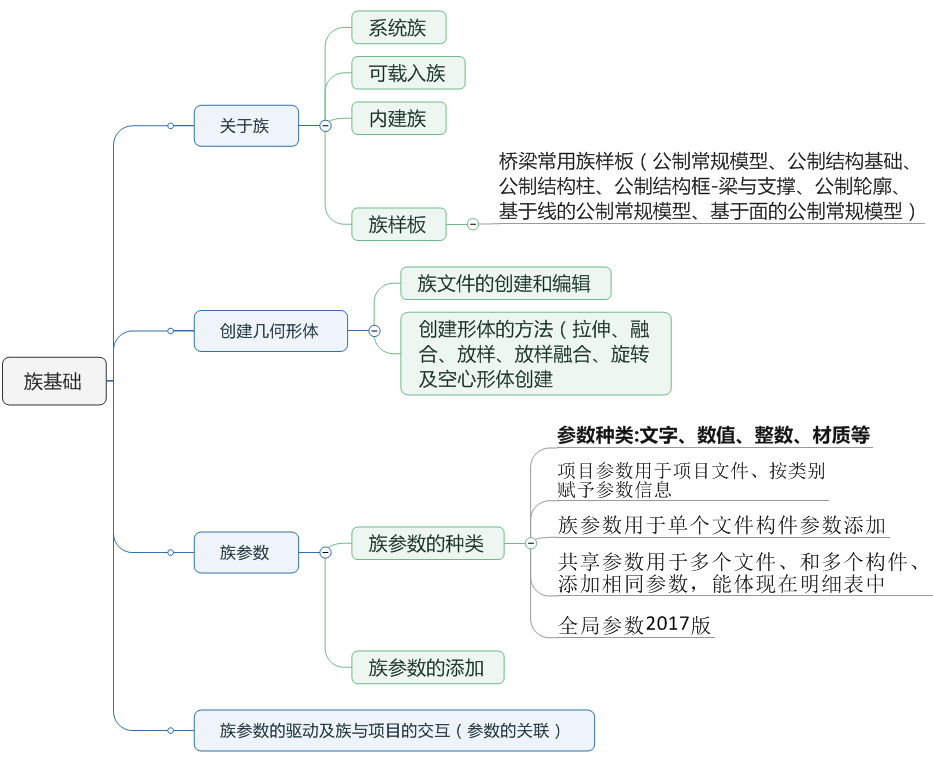

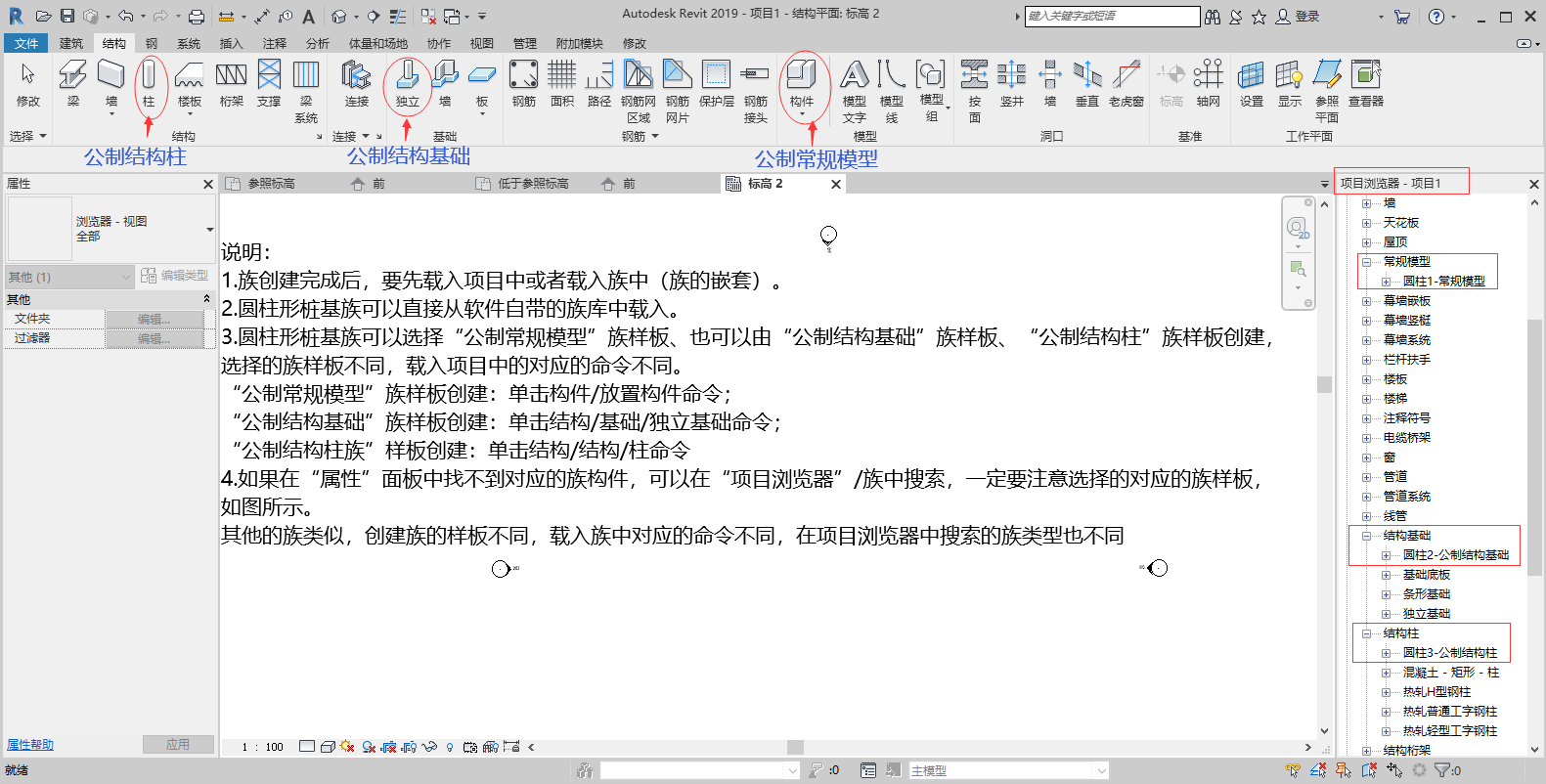

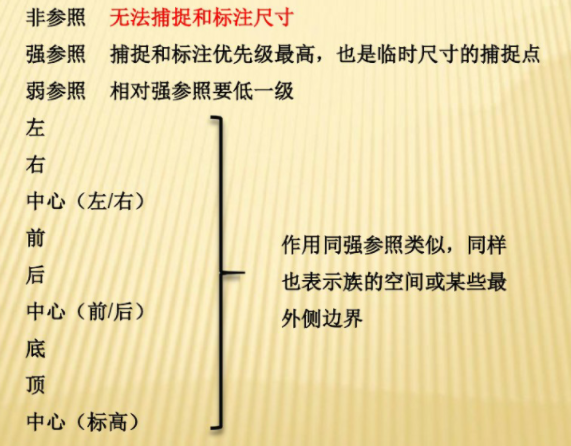

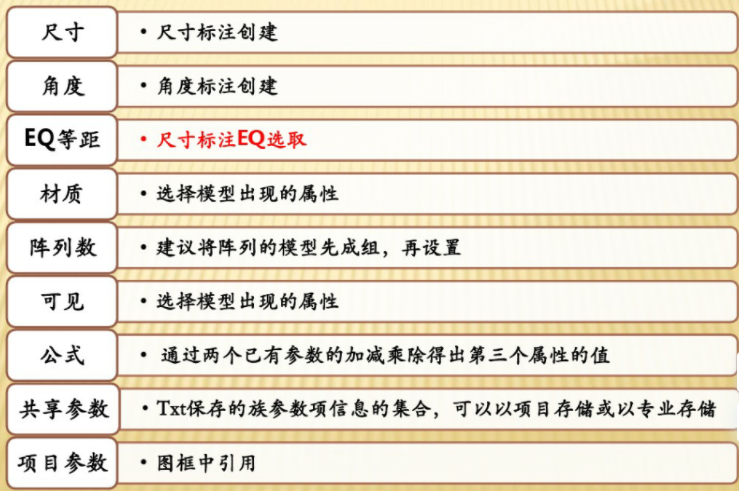

   关于族基础


族在项目中或族的嵌套注意事项：
