拓展2：电子技术的畜牧物联网应用

1. 一、       平台环境的搭建：

1. 二、       指令（类）：

2.

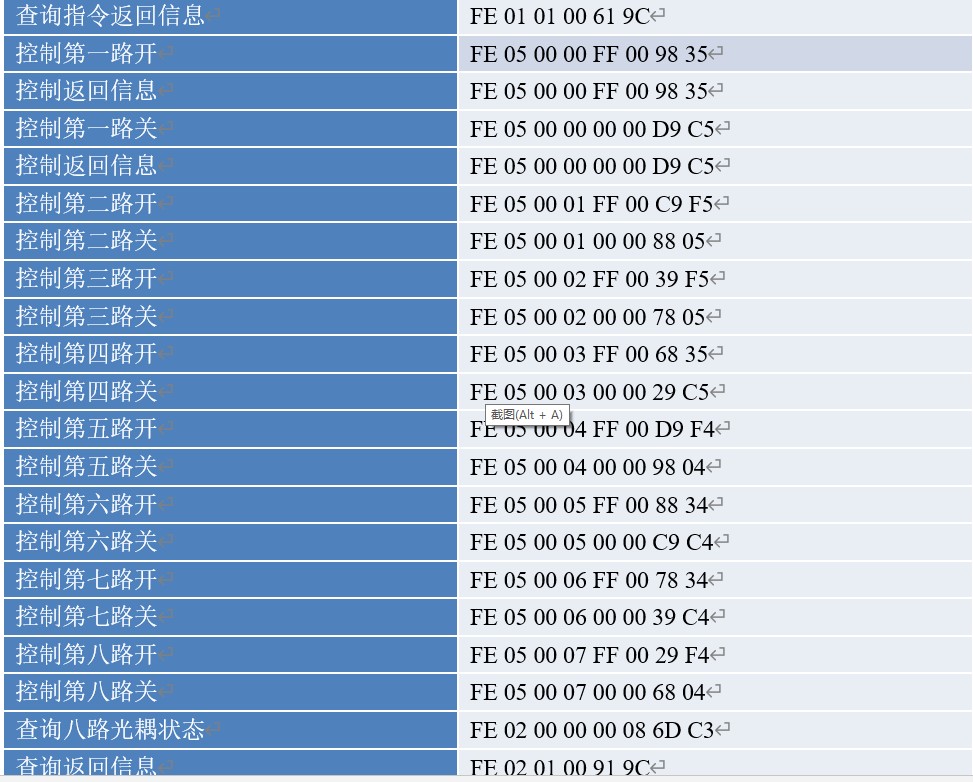

       物联网总的数据量很大，但是对于微型畜牧物联网的应用，一年一个设备(八路继电器输出八路开关量采集以及八路模拟量采集、一分钟操作查询上传一次)数据量是不大的（20-30G字节）。从以下的图中，可能看出数据的类型和形式(MODBUS 485 设备例)。

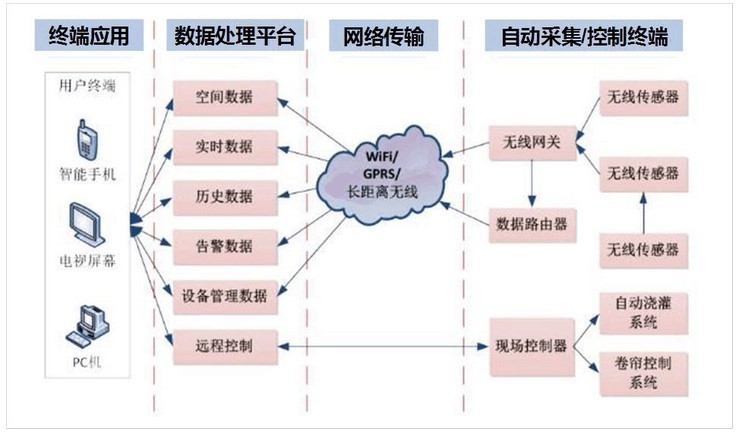

三、网络

大型企业

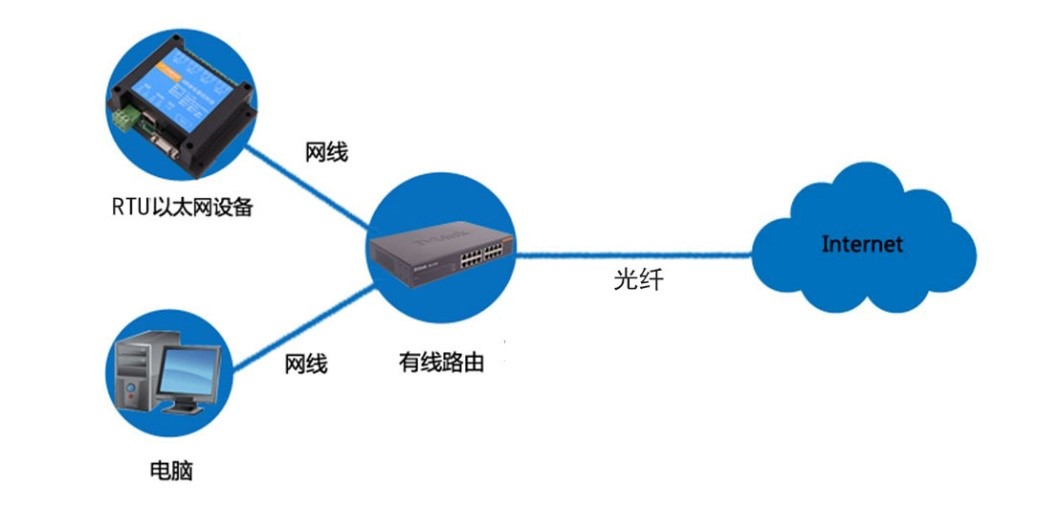

1、        光缆、lan、wlan

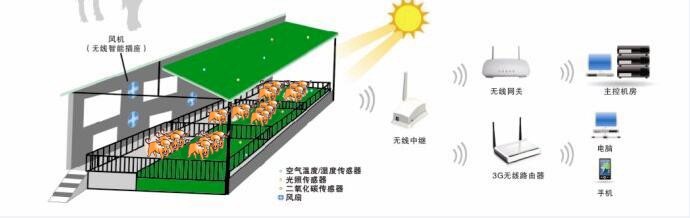

2、        基于移动4G网络的超小型养殖场

（1）

（2）

（3）

1. 四、       主要设备、概念、控制：

主要设备：

DTU、RTU（数采控制器）、传感器、PLC控制器系列(可编程控制器)。

概念：

DTU(Data Transfer unit)：是专门用于将串口数据转换为IP数据或将IP数据转换为串口数据通过无线通信网络进行传送的无线终端设备。

RTU：远程终端单元，远程终端单元(Remote Terminal Unit，RTU)，一种针对通信距离较长和工业现场环境恶劣而设计的具有模块化结构的、特殊的计算机测控单元。

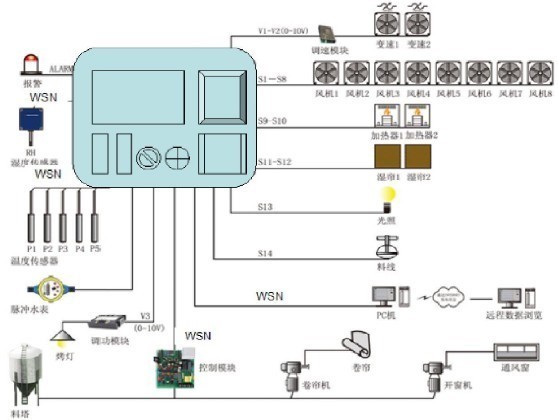

控制类型：

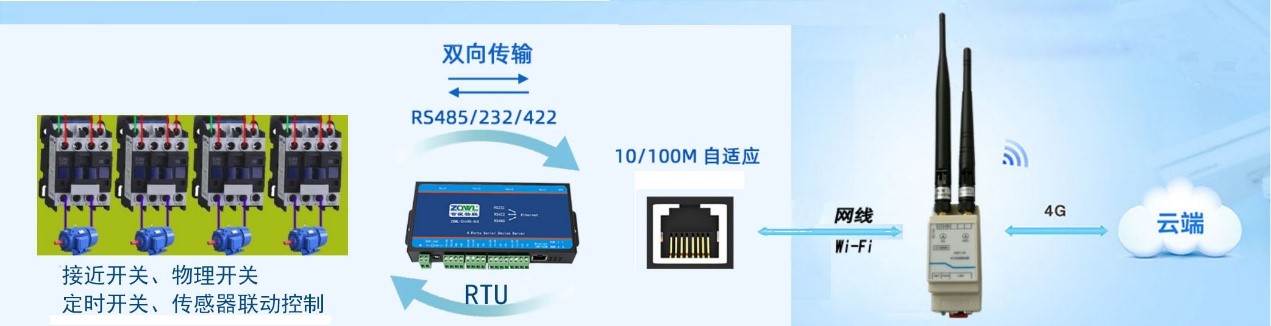

接近开关、物理开关、定时开关、传感器联动控制。

五、控制器主要输入输出:

离散量输入：定时开关、即时开关

模拟量输入：传感器输入

继电器输出：智能开关（接触器）

六、协议和网络

MODBUS（485协议）、NBLOT、ZIGBEE、MQTT

七、涉及的学科

计算机技术、网络信息、物联网、电子电工

附件：

1、典型机例（ZHC492C）：

支持 JSON、 Modbus RTU/TCP

 4路继电器输出

4路DI（干/湿节点）输入

 4路模拟量（电流）输入

 TCP_Client/ MQTT_Client 设定时间点触发动作

 云转发、云组网

本地逻辑、设备间逻辑

 网络注册包、心跳包

硬件看门狗

数据触发、定时上报

 远程配置、远程升级

上位机支持配置文件导入导出

2、电工布线

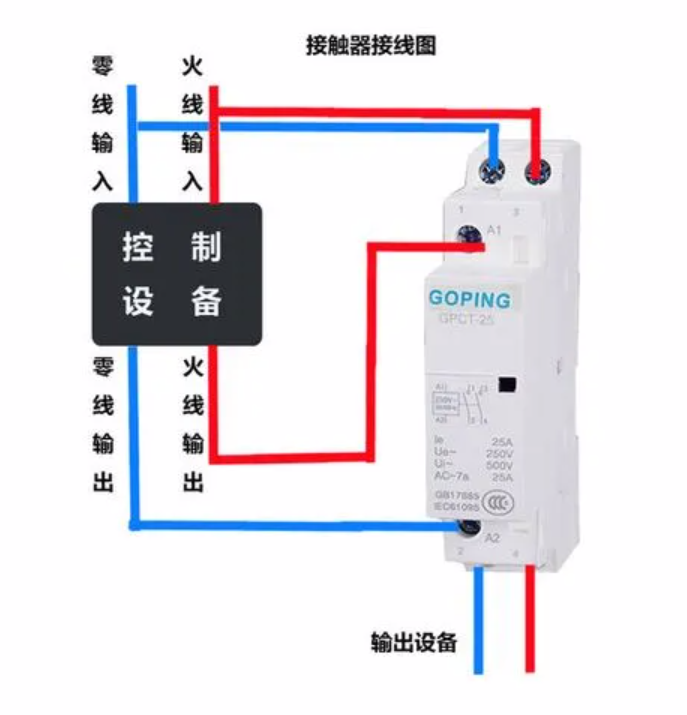

二相接触器接线图：

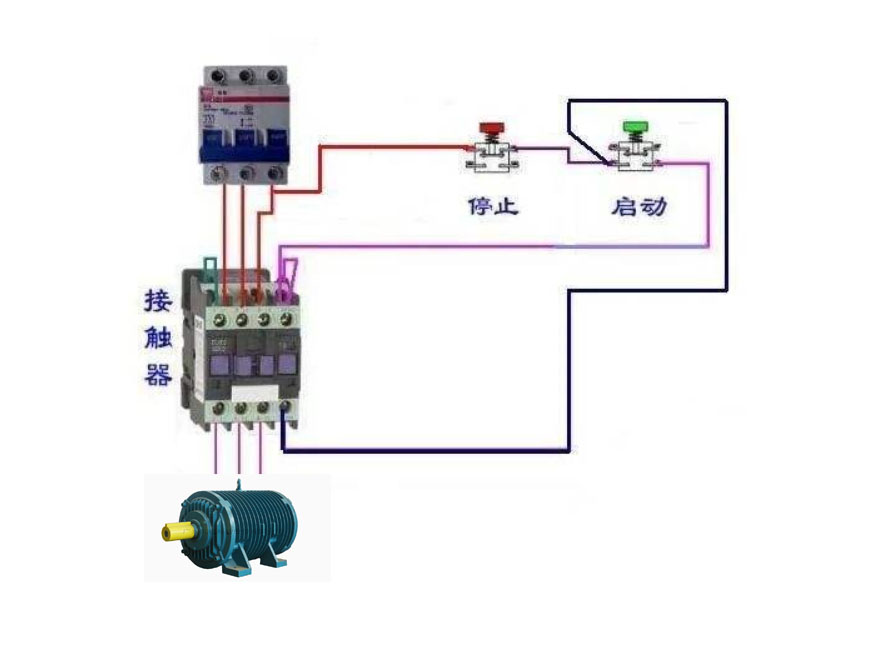

三相交流接触器接线图

                                                                   2022年3月8日
