创建空间曲面的几种常见方法介绍
上一节
下一节

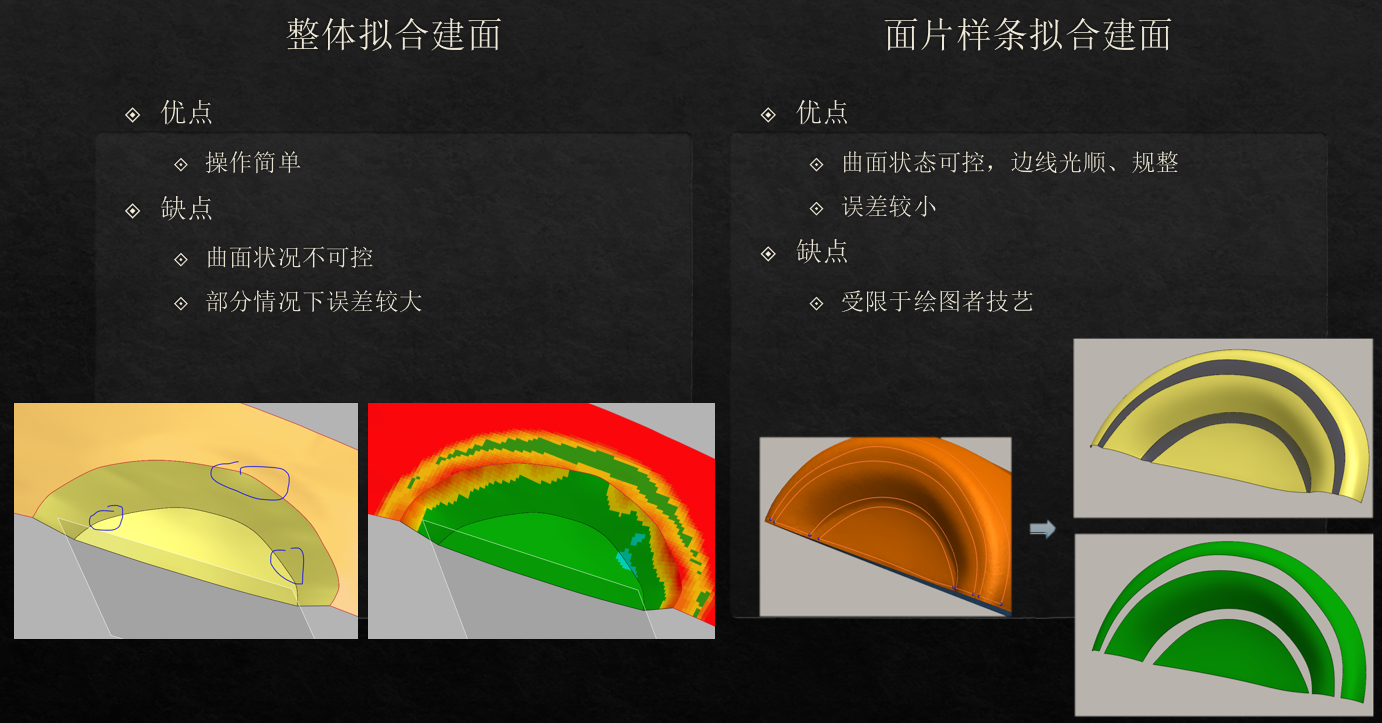

±基础曲面——基于规则的“平面”、“圆柱”、“圆锥”、“球”领域创建曲面。

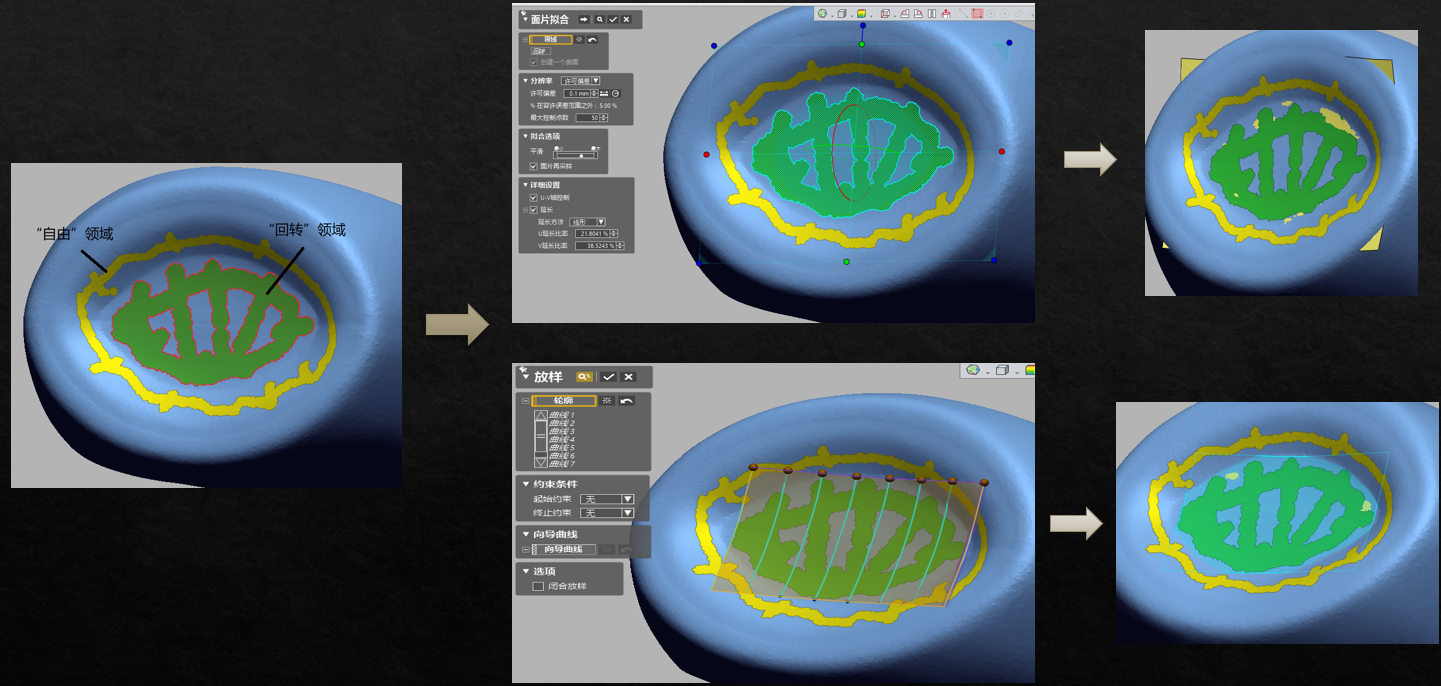

±面片拟合、放样向导——基于自由回转领域创建曲面。

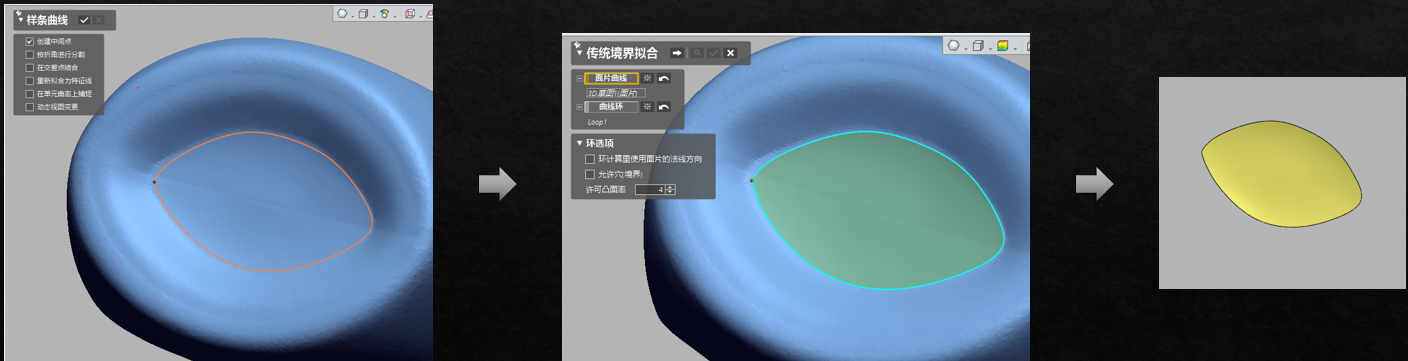

±传统境界拟合——封闭的3D面片样条区域内创建曲面。
