基座逆向重构

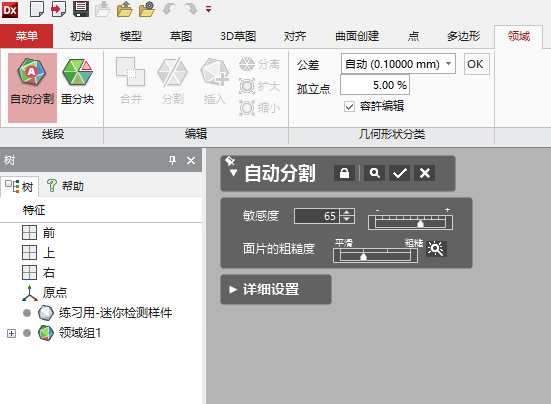

• 自动划分领域

• 点云对齐

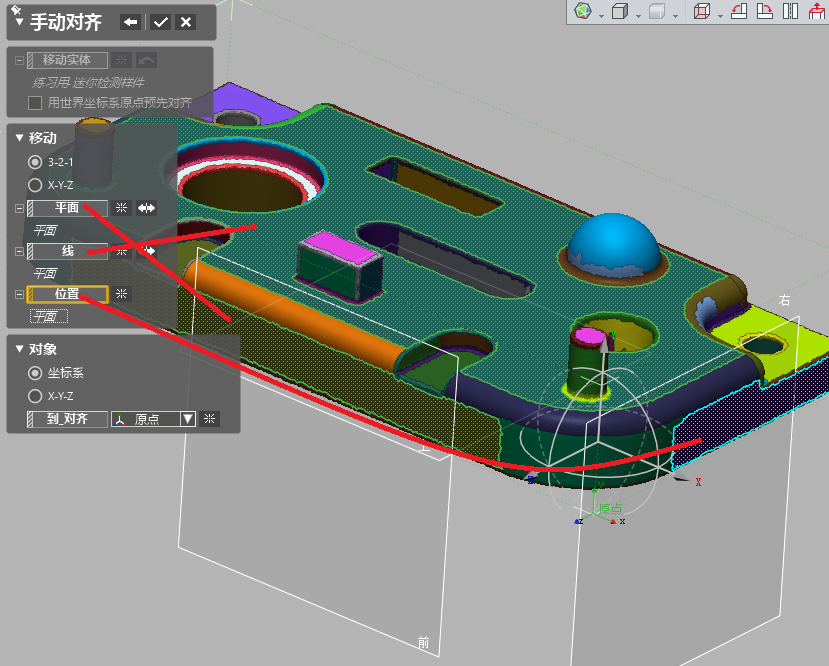

选用‘3-2-1’对齐方式，选择基座面片的前侧面领域为“平面”（即和“前视面”对齐）、顶面领域为“线”（即和“俯/上视面”对齐）、侧面平面领域为“位置”（即和“右视面”对齐），并合理调整对齐方向。

• 主体重构

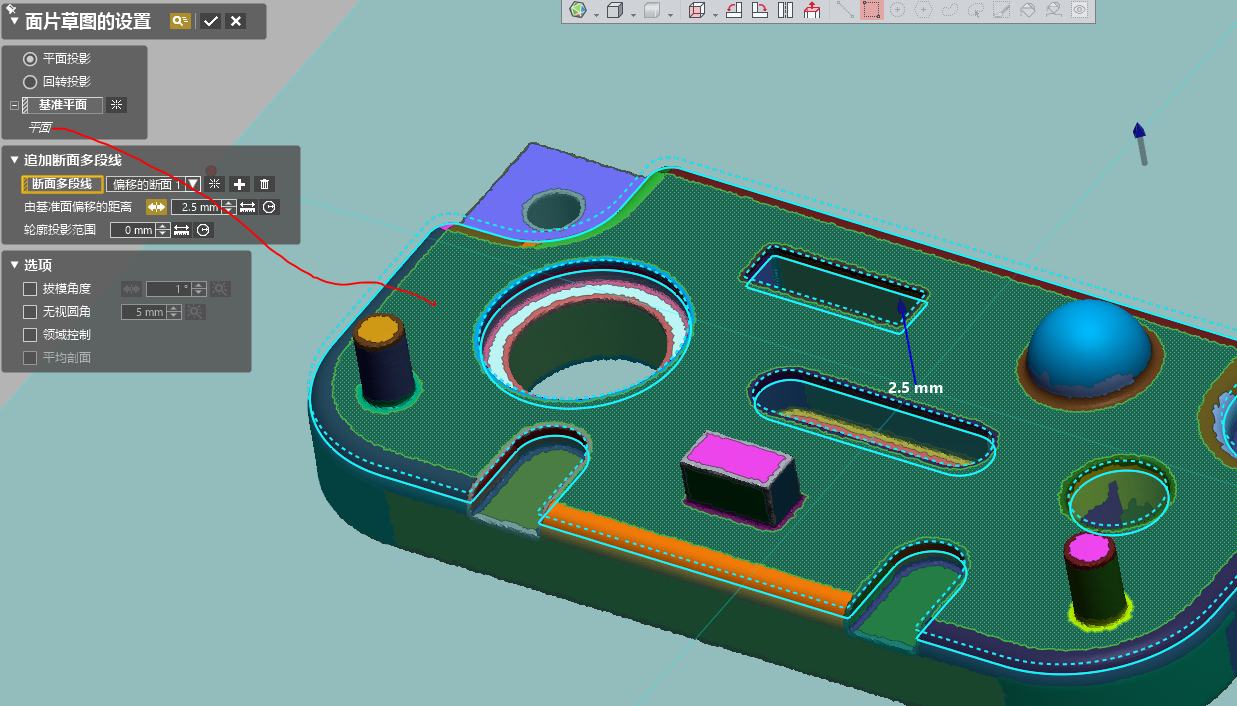

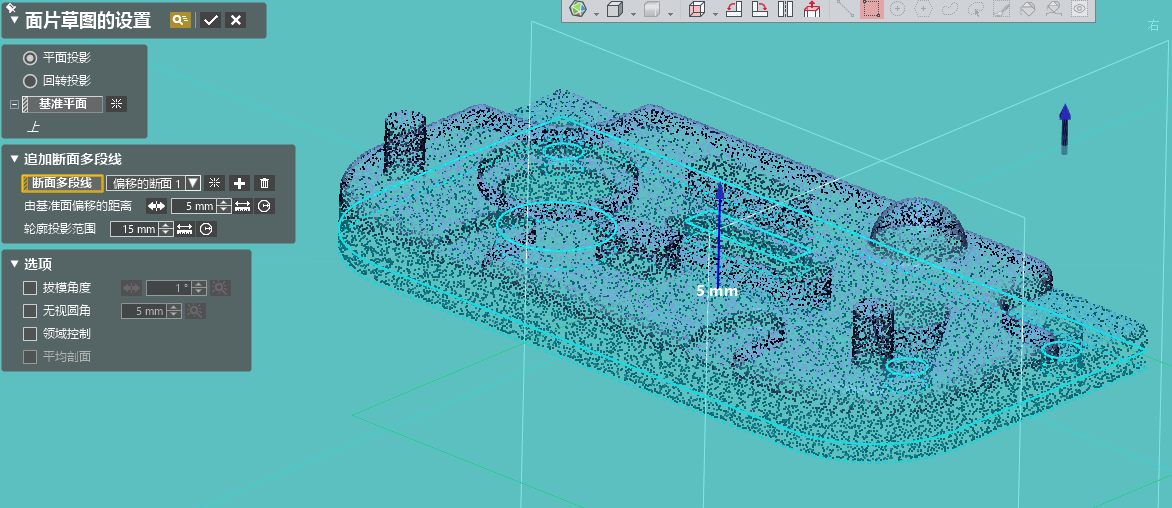

使用“面片草图”命令，以上视面为“基准平面”去截取基座面片的完整主体轮廓，创建草图。

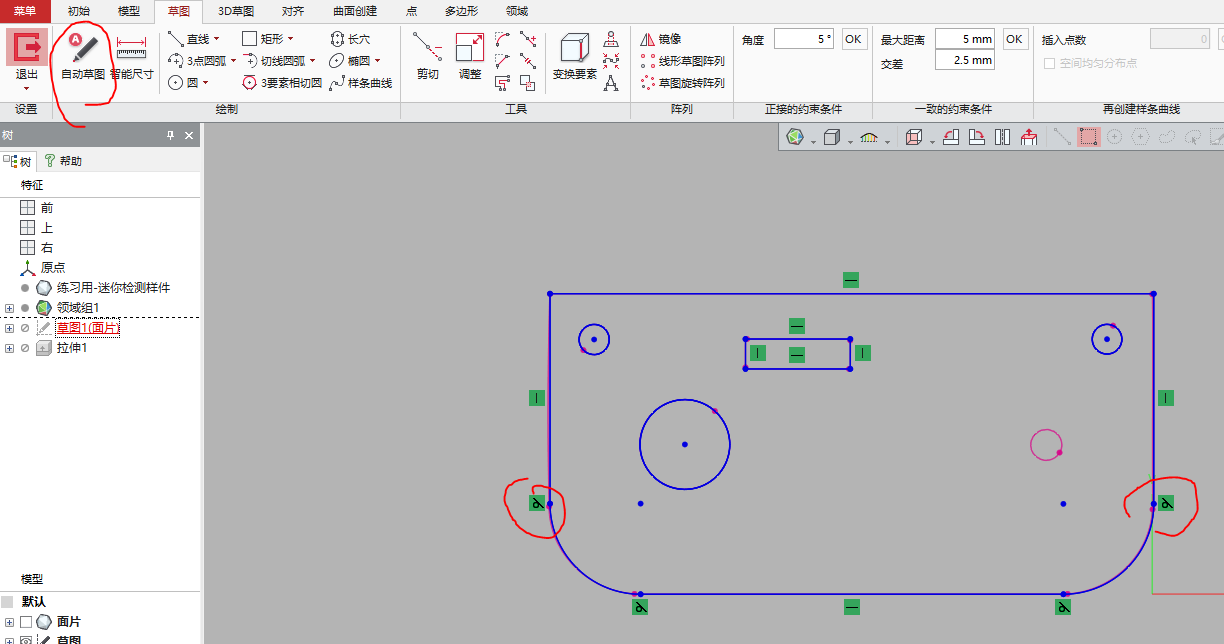

使用“自动草图”命令提取交截线，并约束必要的几何关系。

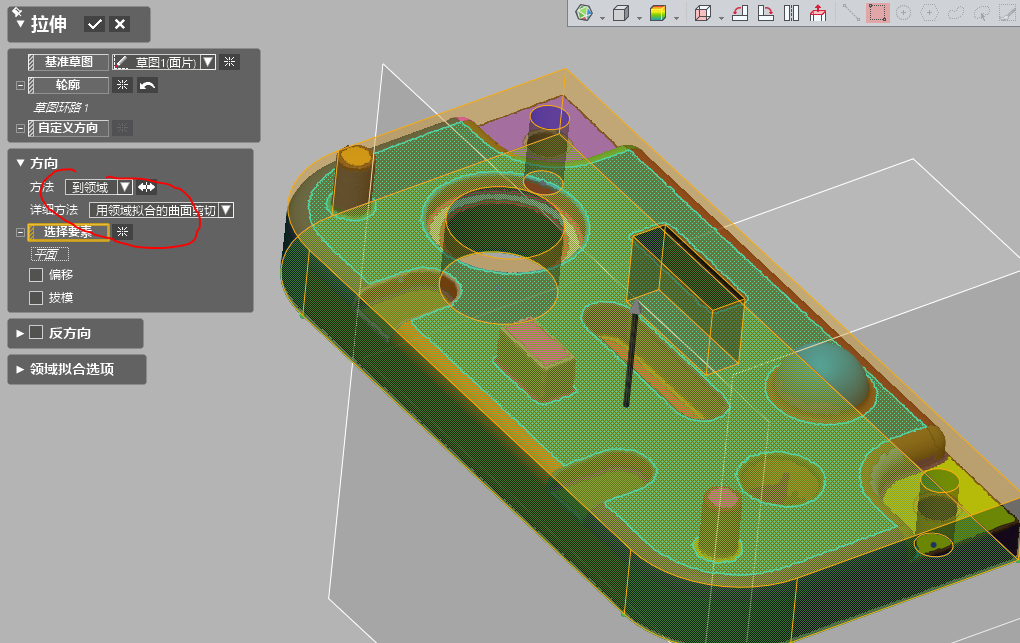

使用“实体-拉伸”命令，设置拉伸方式为‘到领域’，并选择顶部的平面领域，创建主体实体。

• 细节特征重构

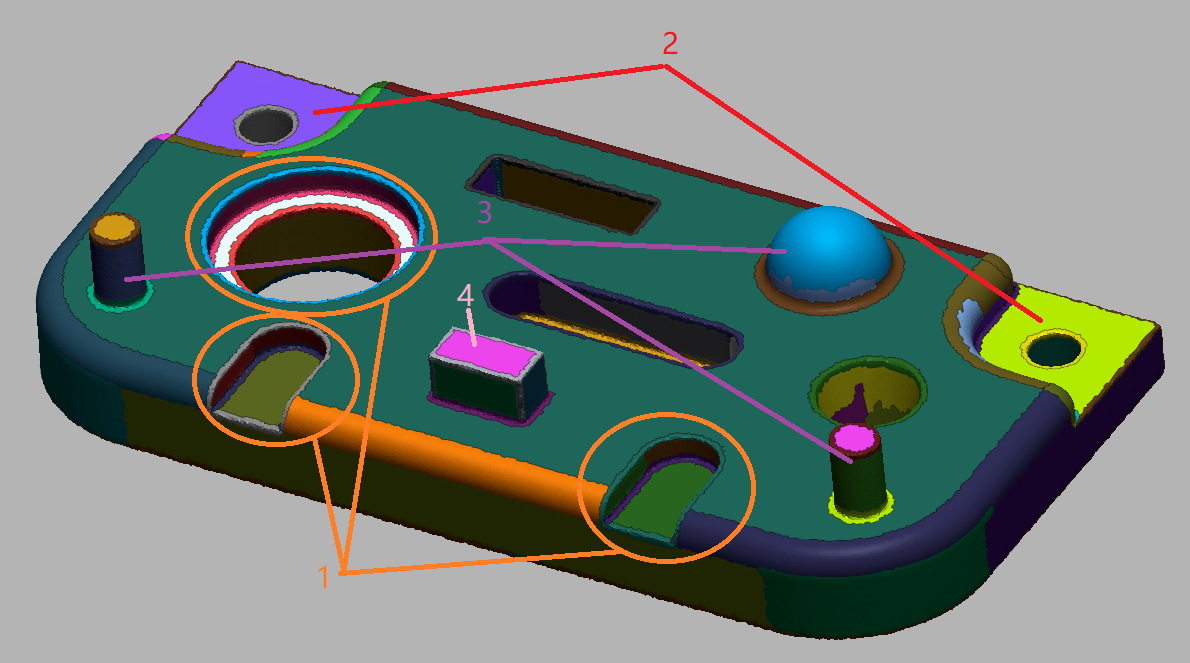

根据特征的类型和位置，可以分成4步进行重构。

① 3个凹槽特征重构

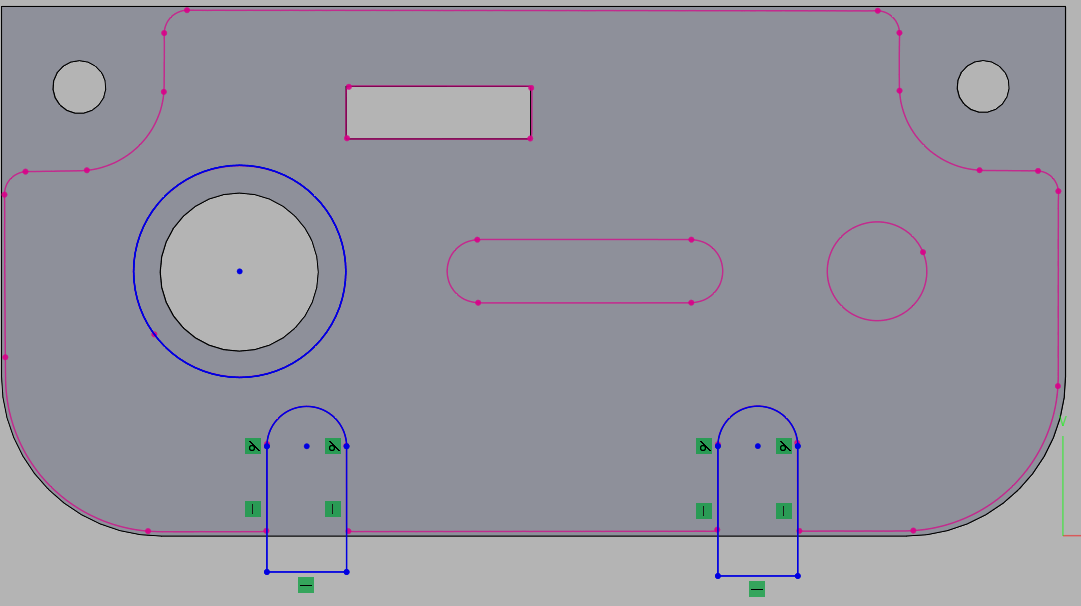

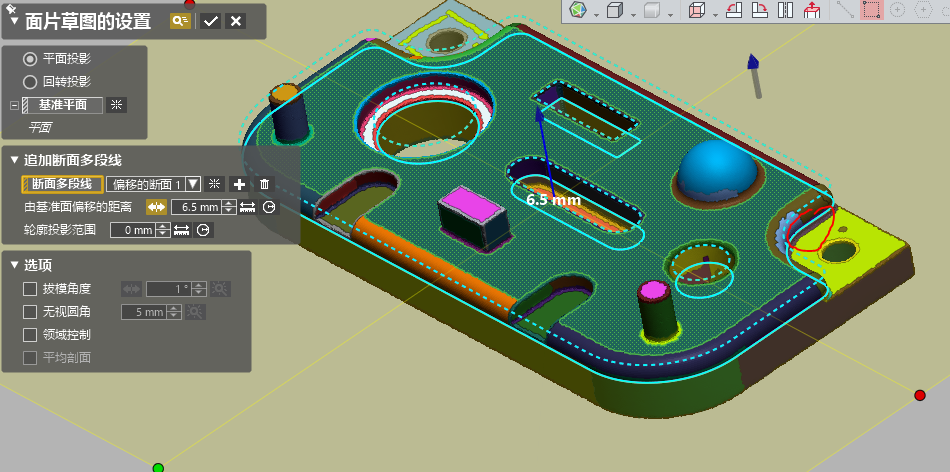

以“顶”面的‘平面’领域作为“基准平面”截取获得3个凹槽的截面草图，注意截面的封闭和位置关系约束到位。

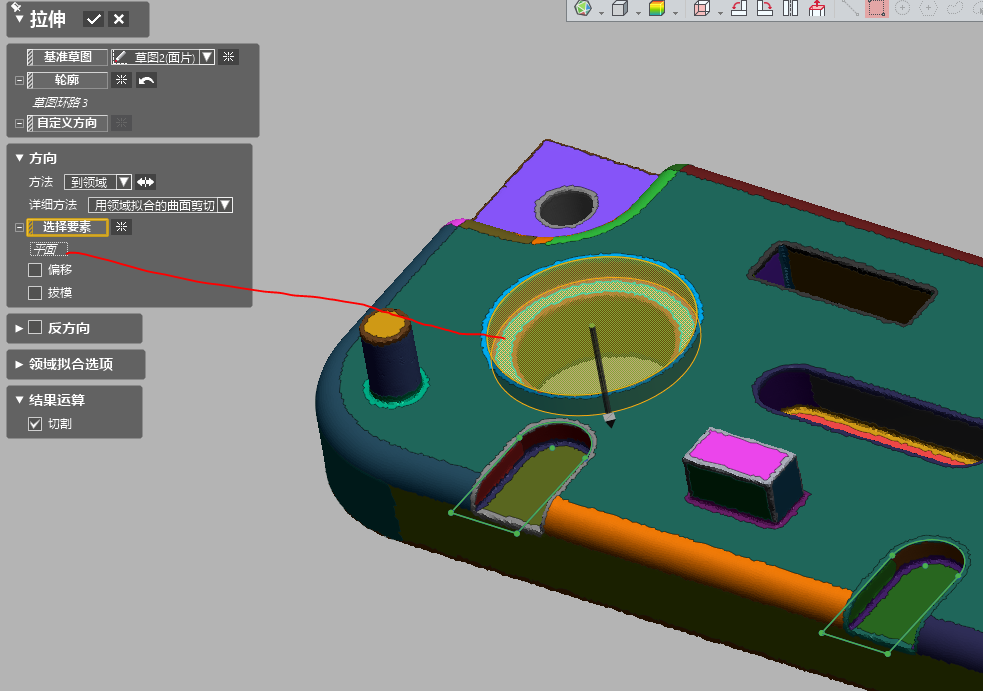

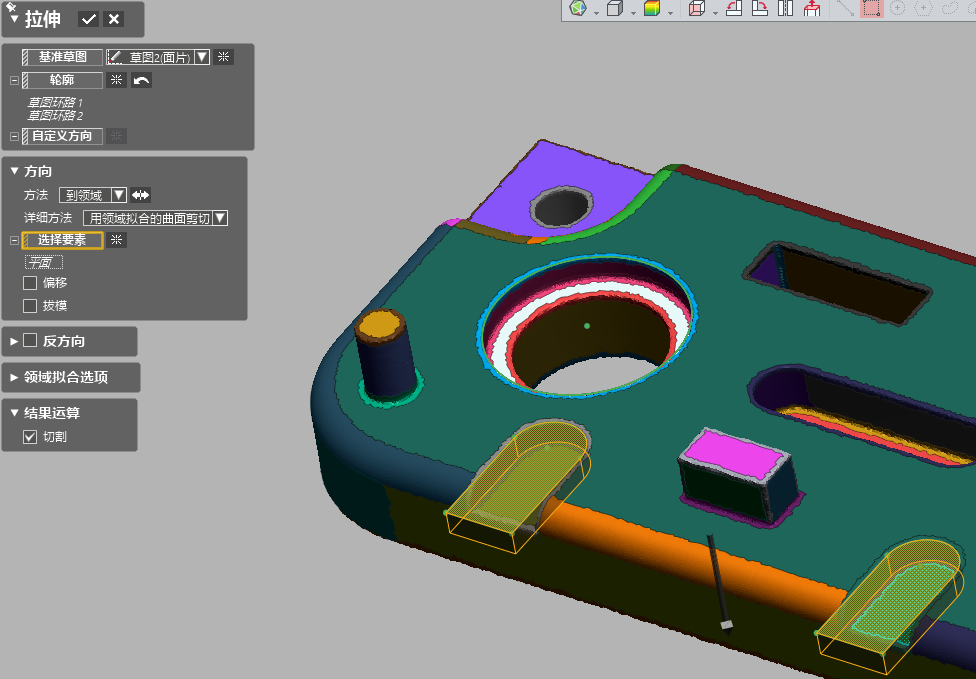

使用“拉伸”至‘领域’的方式，分别创建3个凹槽特征。

② 2个台阶特征重构

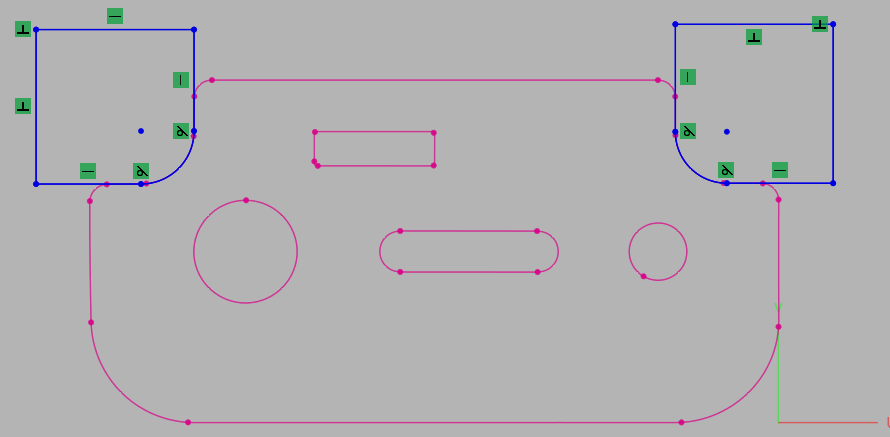

以“顶”面的‘平面’领域作为“基准平面”，截取获得台阶槽的截面草图，注意截取截面的位置。

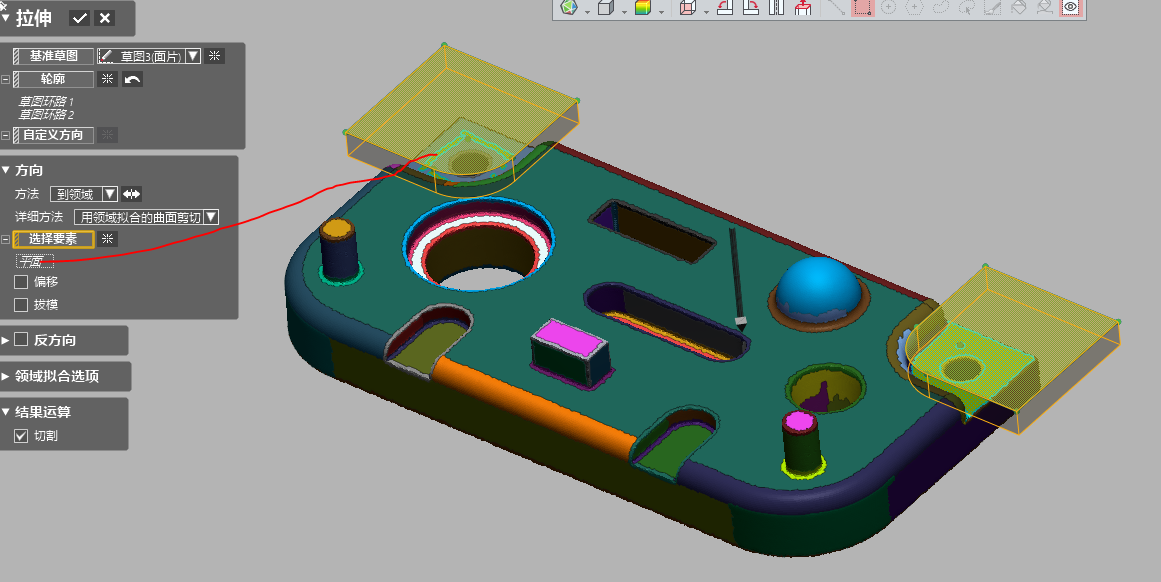

使用“拉伸”至‘领域’的方式，分别创建台阶槽特征。

③ 3个凸起特征的重构

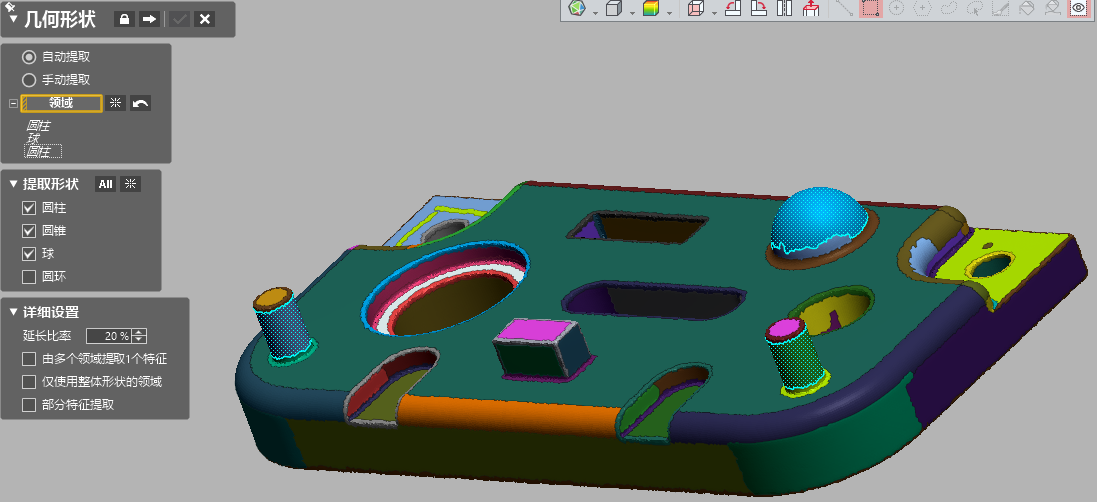

使用“基础实体”命令，勾选‘圆柱’、‘球’选项后，点选3个凸起特征的领域，创建3个凸起特征。

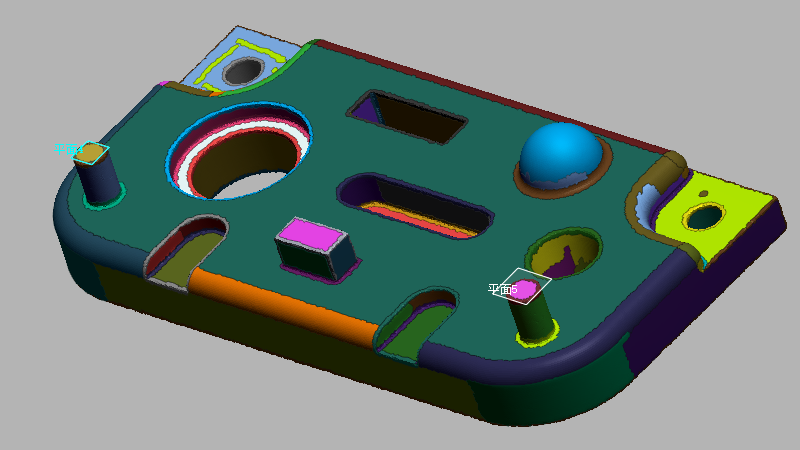

使用“平面”命令，分别提取点云中2个圆柱凸起的顶部“平面”领域为“要素”，创建2个基准平面。

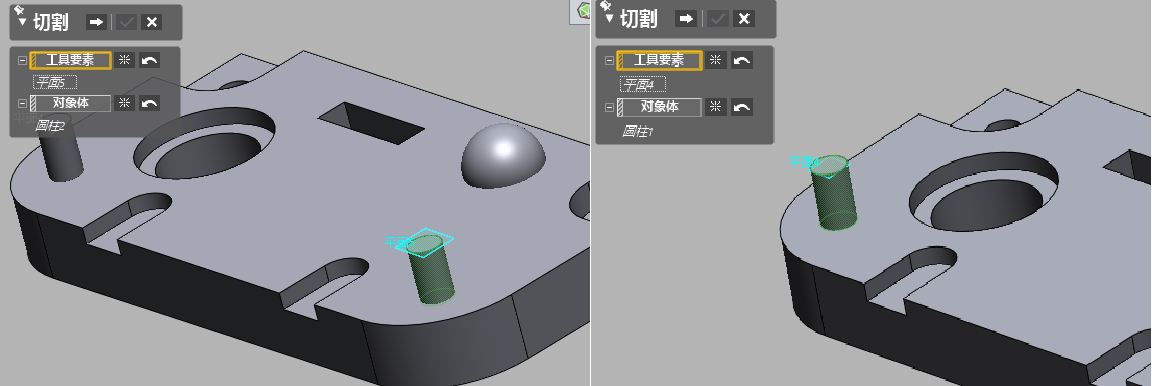

使用“切割”命令，用2个新建的基准面，对“基础实体”创建的圆柱实体顶部进行修剪。

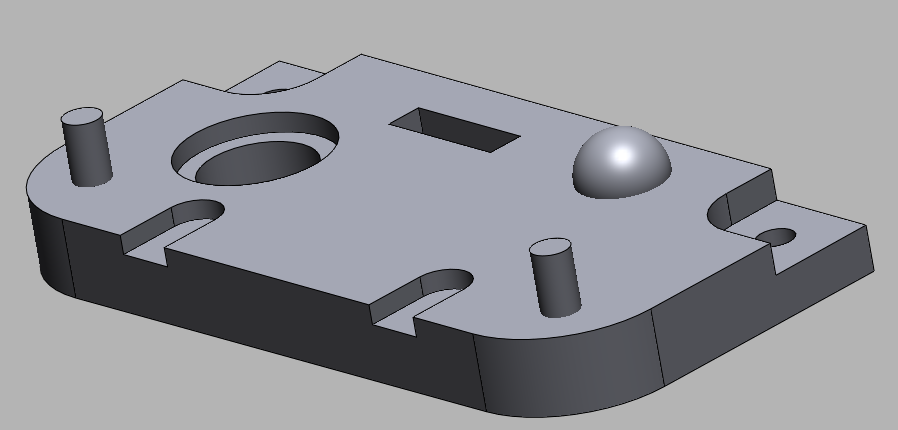

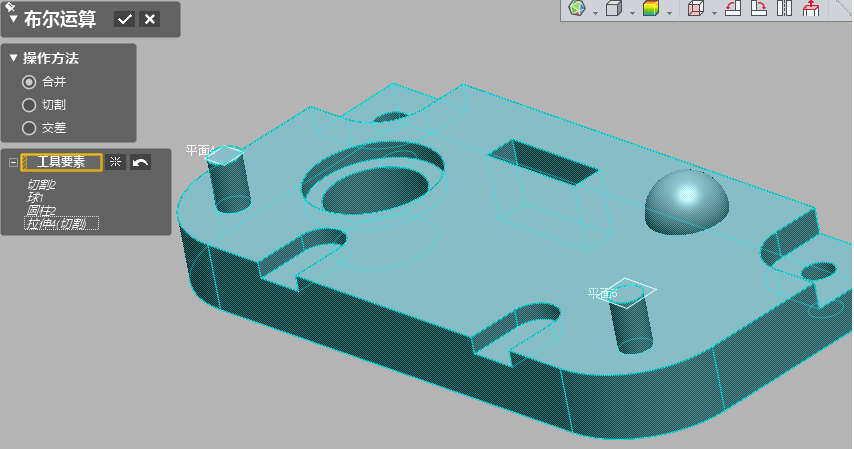

最后，将3个“基础实体”特征和基座主体特征进行“布尔合并”。

④ 凸台特征重构

• 圆角特征重构
