其余细节特征重构
上一节
下一节
玩具手机的其他细节特征包括:天线、侧面按钮、背面螺钉孔和扩音器列孔。

重构思路
1)天线特征重构

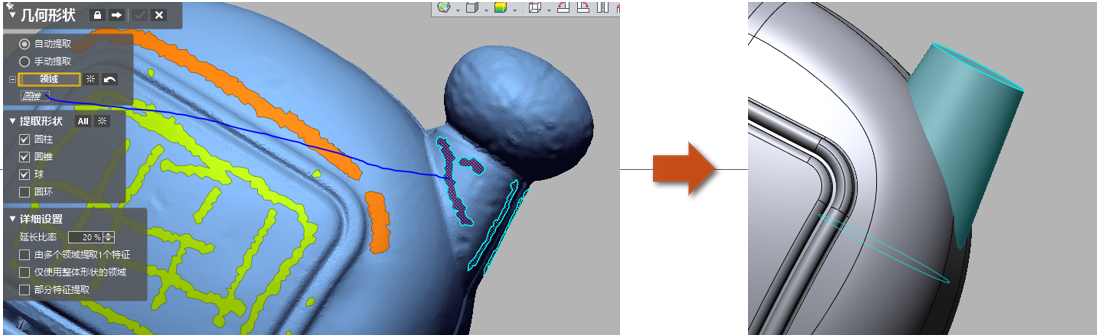

① 创建圆锥领域→基础实体

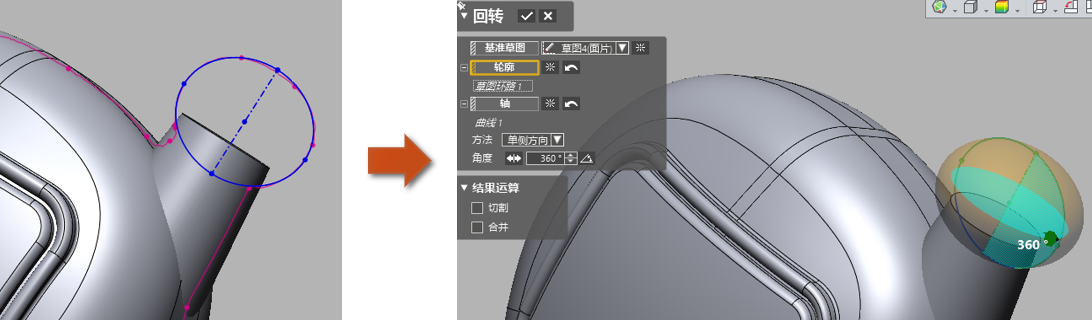

② 提取轮廓截面草图→创建回转体

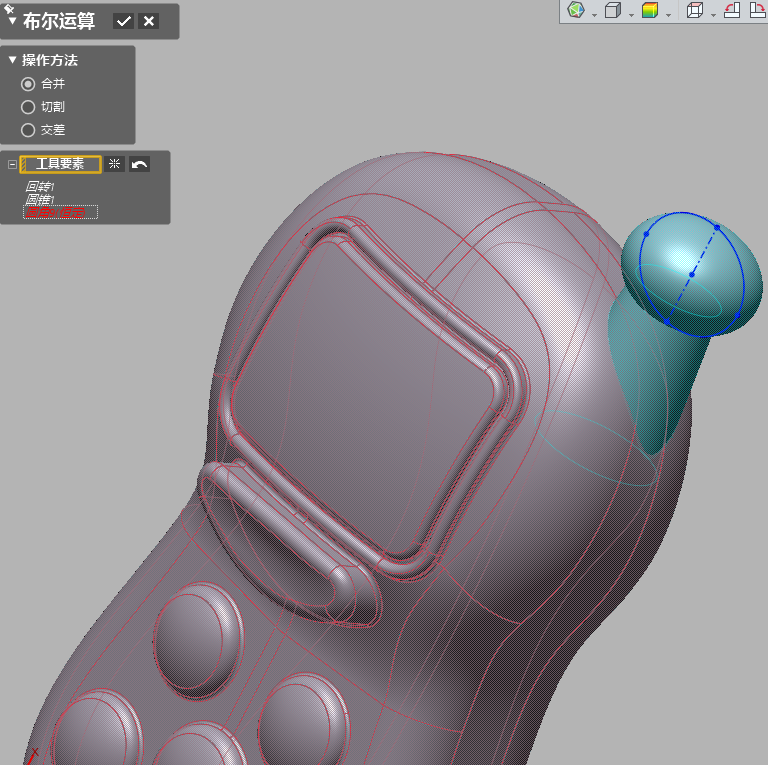

③ 合并特征并倒角

2)侧面按钮特征重构

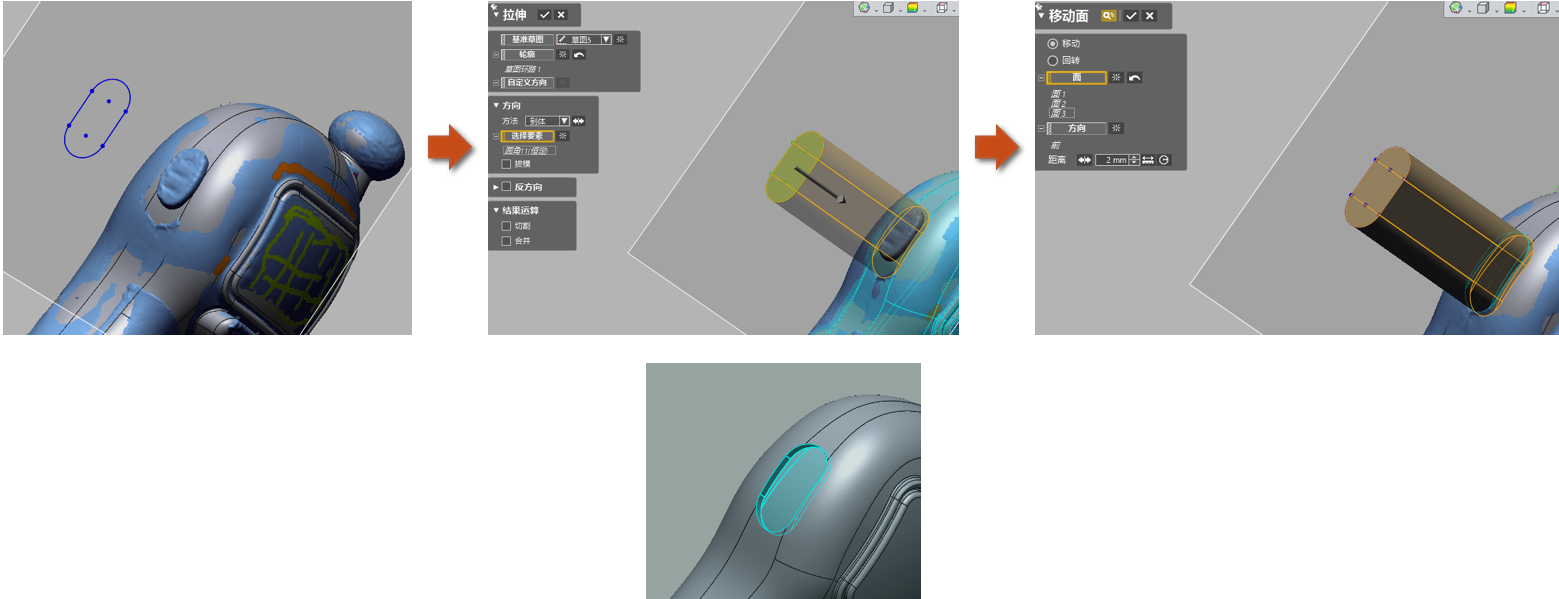

① 按钮槽特征重构:创建按钮外槽轮廓草图→创建至手机实体的拉伸特征→根据槽深度对拉伸体进行延伸→布尔切割出槽体

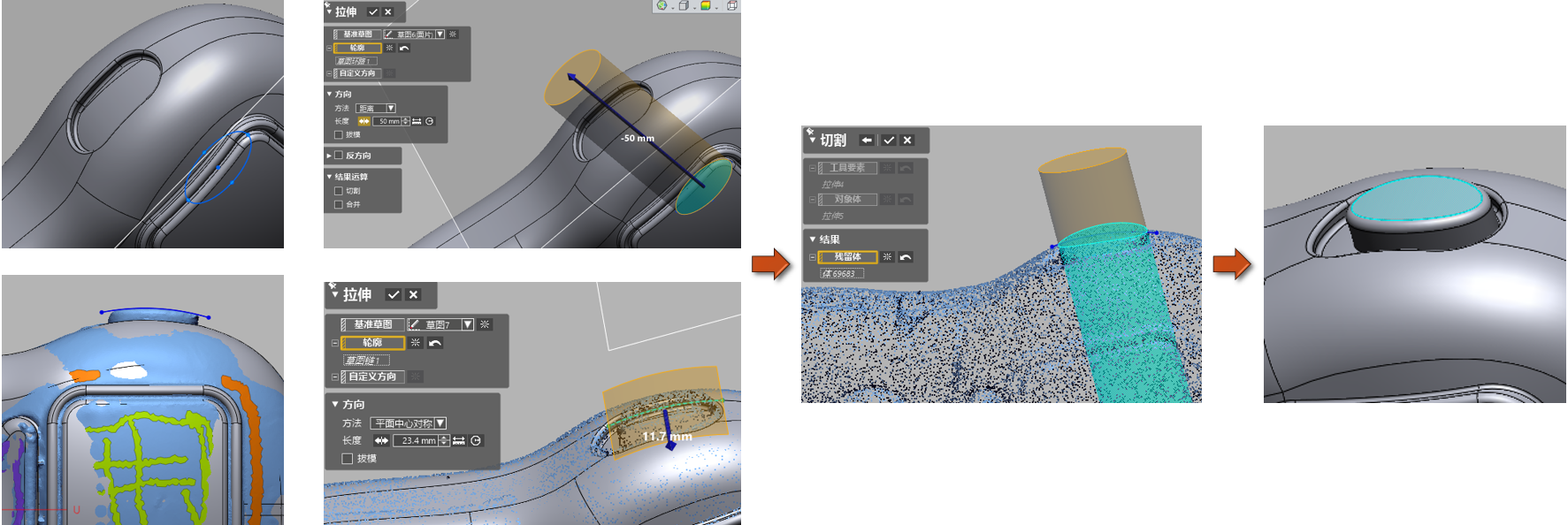

② 按钮特征重构:提取按钮轮廓,并创建拉伸体→绘制按钮上表面轮廓线,并创建拉伸面→用拉伸面对拉伸体进行修剪→合并按钮和手机主体,并倒角

其余细节特征重构操作视频
