正面细节特征重构
上一节
下一节
重构思路

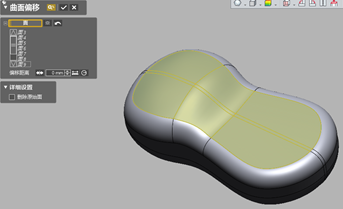

① 曲面偏移提取顶面

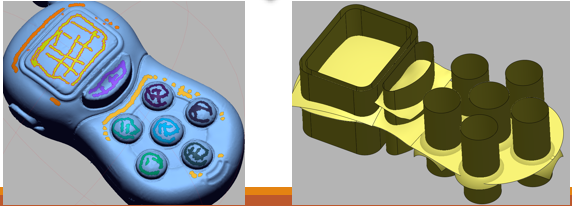

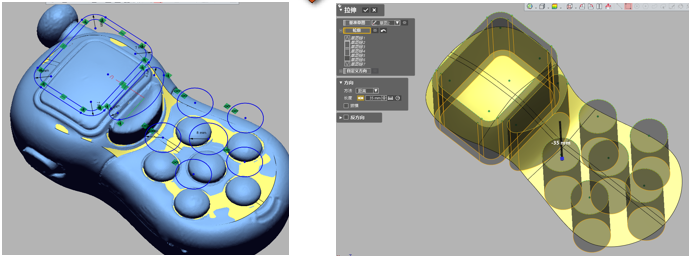

② 描摹顶面细节特征轮廓草图，创建拉伸面
③ 提取细节特征的领域，创建拟合面
④ 曲面间相互修剪合并，生成实体，并创建圆角
正面细节特征重构操作视频
