玩具手机主体重构
上一节
下一节

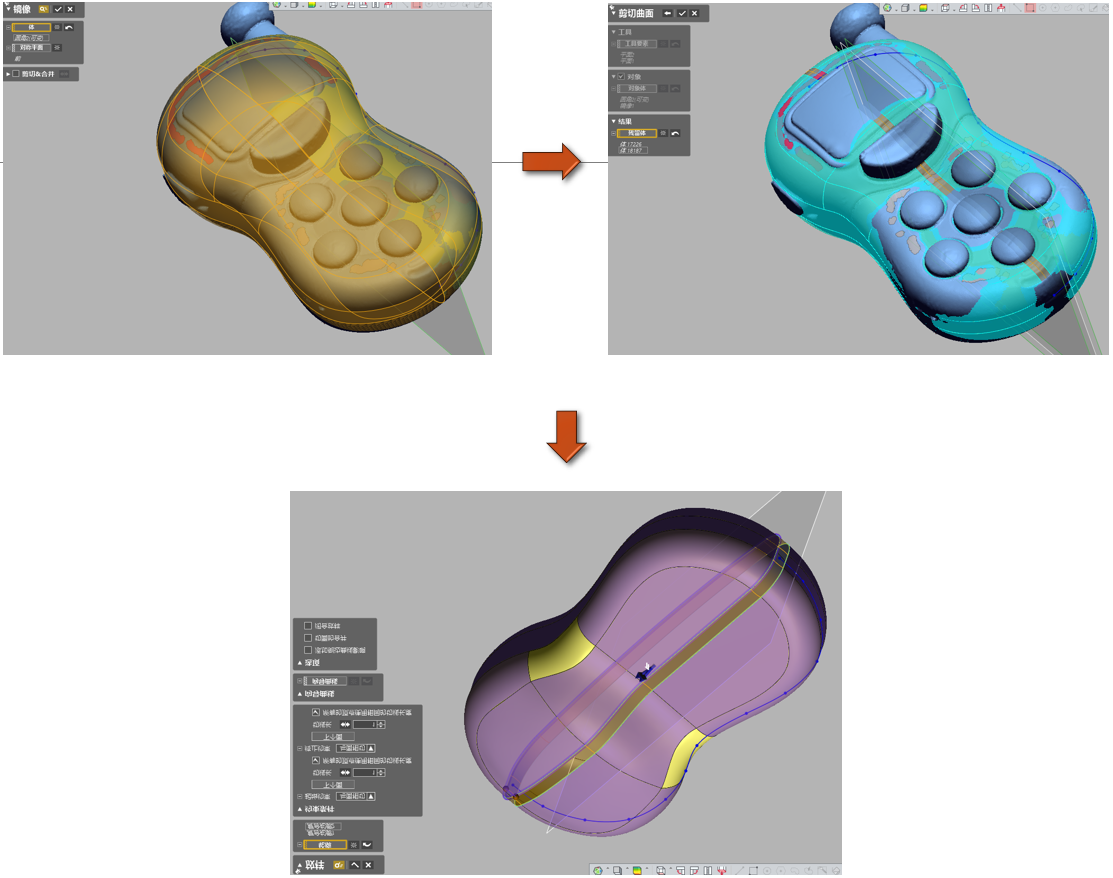

玩具手机点云以前视面为中心面，空间对称。可采用一侧重构，另一侧镜像，中间放样连接的思路完成。
重构思路
① 分别创建侧面、顶面和底面
② 曲面间相互修剪、合并
③ 创建面面间的过渡圆角
④ 镜像获取另一侧曲面，进而实现总体曲面重构
玩具手机主体重构操作视频
