• 扫描仪结构简介

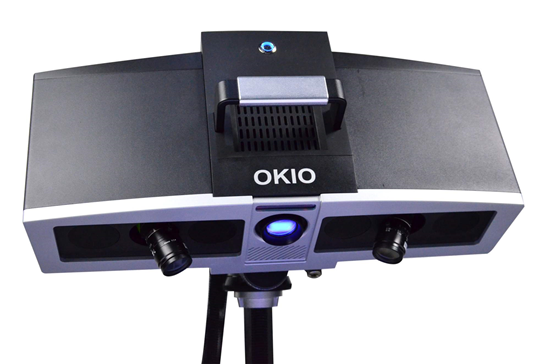

OKIO-5M扫描仪是北京天远三维科技有限公司生产的一款工业级非接触式光学三维扫描仪，它的扫描精度可以达到5µm。

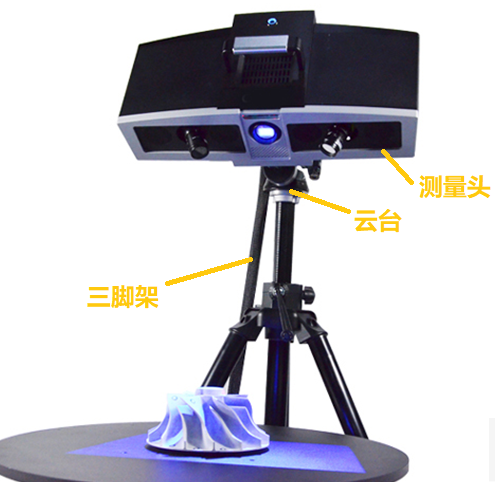

扫描仪主体由测量头、云台和三脚架三部分组成。

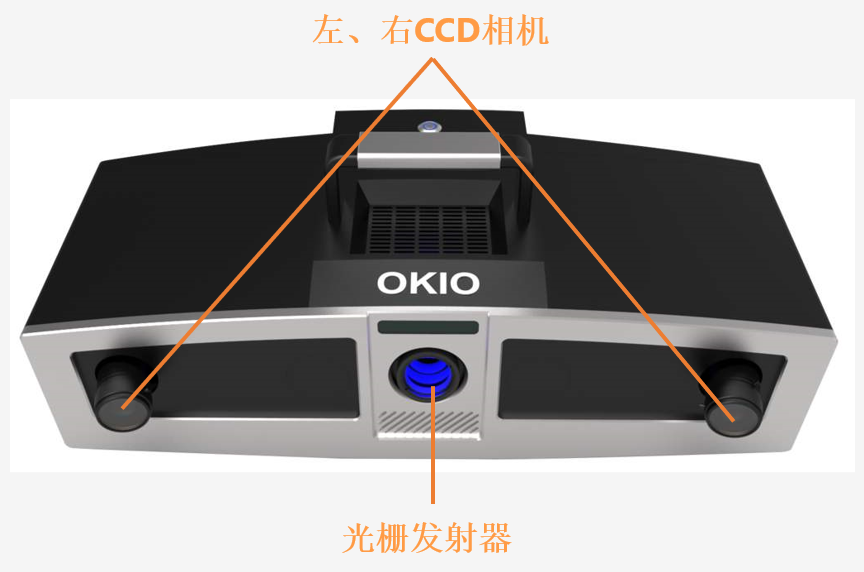

1）测量头——主要结构为左摄像头、右摄像头和光栅发射器。

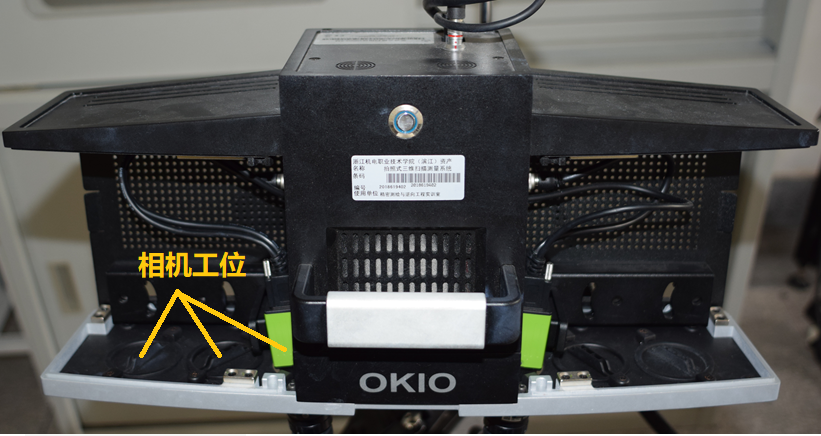

打开测量头两侧的磁吸式罩盖，可以看到测量头内部有3组定位孔。我们可以根据模型的尺寸，选择合适的摄像头工位。

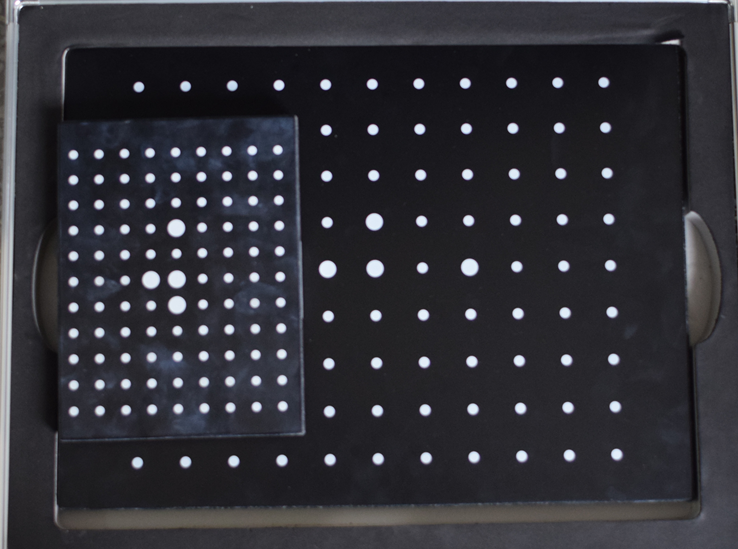

对应的系统提供了不同大小的，2块标定板。

2）云台——用于固定摄像头，并调节摄像头角度。

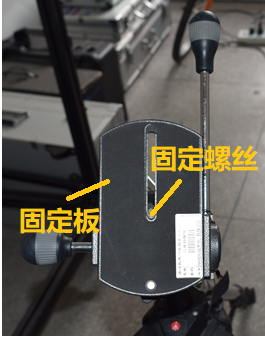

云台最上侧的是1块固定板，上面有2个螺丝，用于把测量头固定到云台上。

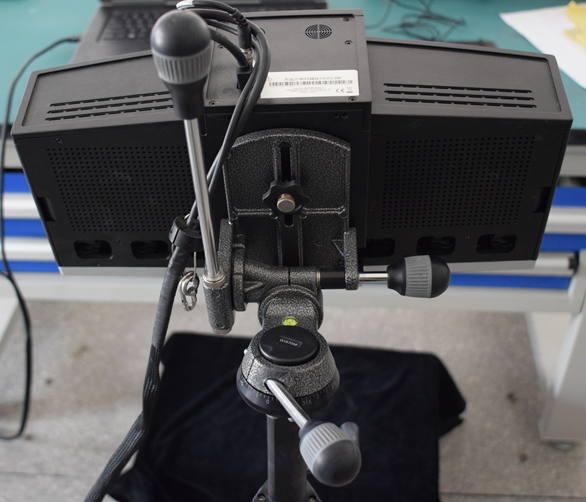

云台主体上有3个手柄。其中，转动手柄1可以调节云台上下旋转；手柄2可以带动云台水平旋转；手柄3则是用来控制云台左右旋转的。

3）三脚架——和云台相连，用于调节扫描仪的高度和角度。

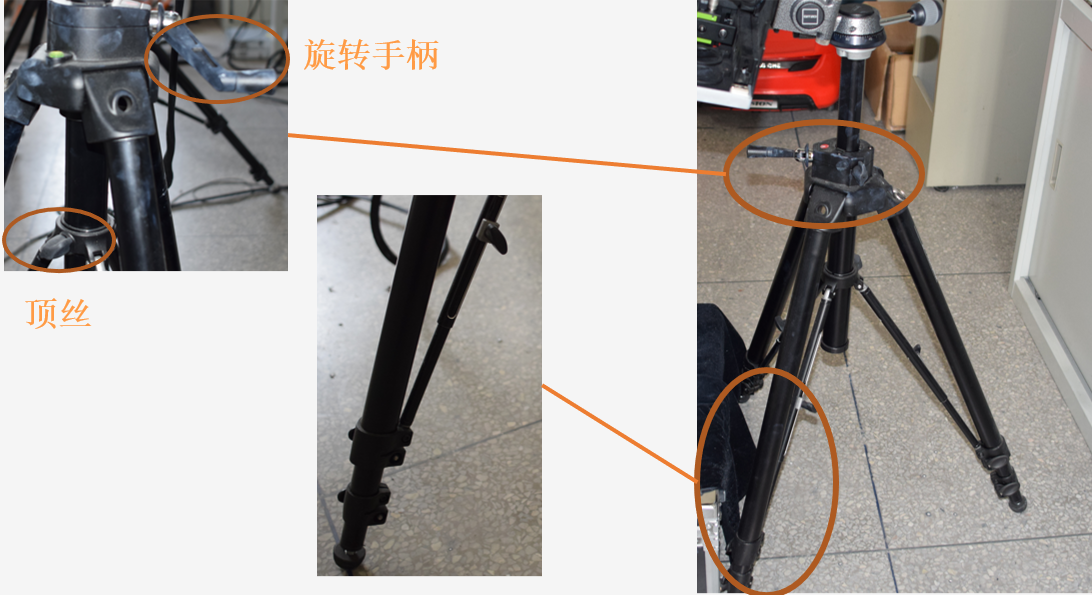

三脚架上侧有一个旋转手柄和一个顶丝。转动旋转手柄，可以升降测量头；顶丝拧紧后，可以锁死螺杆。

三脚架的3个支脚上都有2枚卡扣和1枚顶丝。掰开卡扣，可以伸缩支脚；松开顶丝，则可以调整支脚的角度。

扫描仪使用注意事项

• 严禁在设备运行时用光栅发射器直射人眼，以免强光对眼睛造成伤害。

• 严禁在设备运行时用布料或其他物体遮盖散热风扇，以免散热不良对设备主板造成损害。

• 禁止用手触摸或用利器击打光栅发射器和CCD相机的镜片。

• 禁止用利器击打定标块的表面。
