• 重构思路

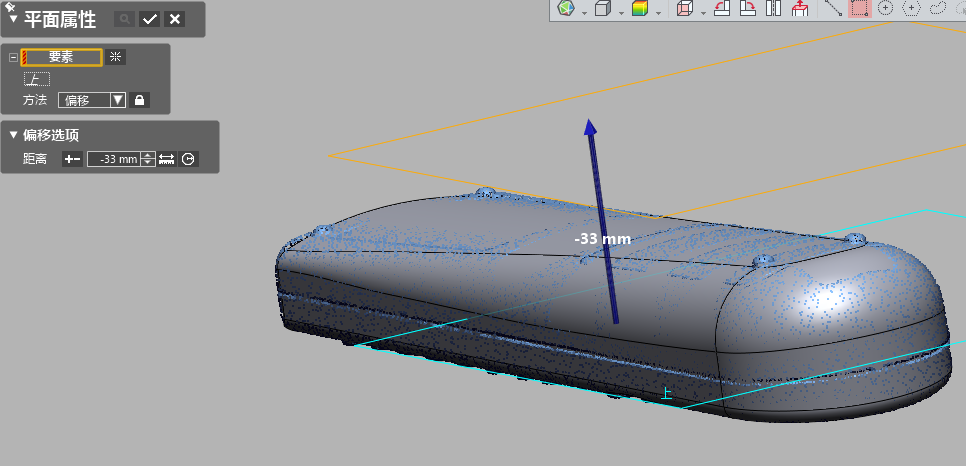

 ① 以上视面为基准，在背面外侧创建新基准面。

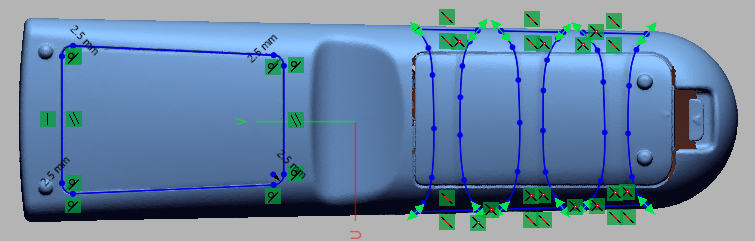

       ② 在新基准面上，描摹方槽和H型凹槽轮廓草图。

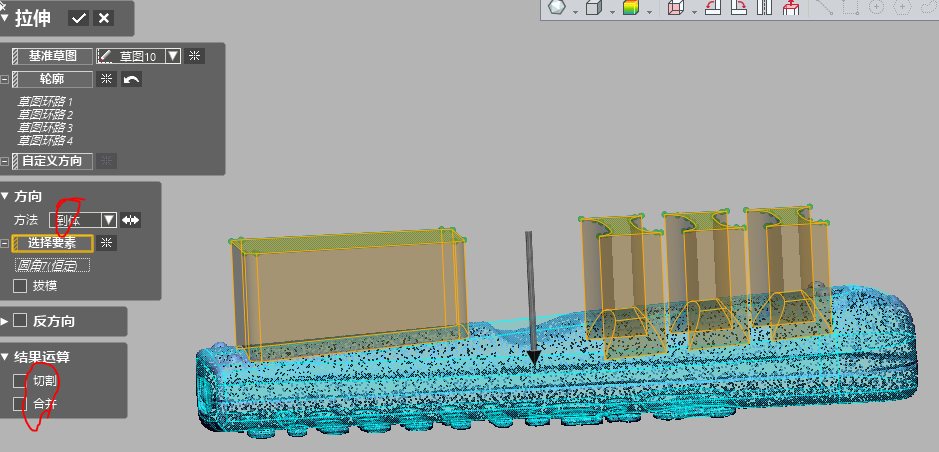

 ③ 以‘到遥控器实体’的方式，创建拉伸特征，不要勾选任何布尔关系。

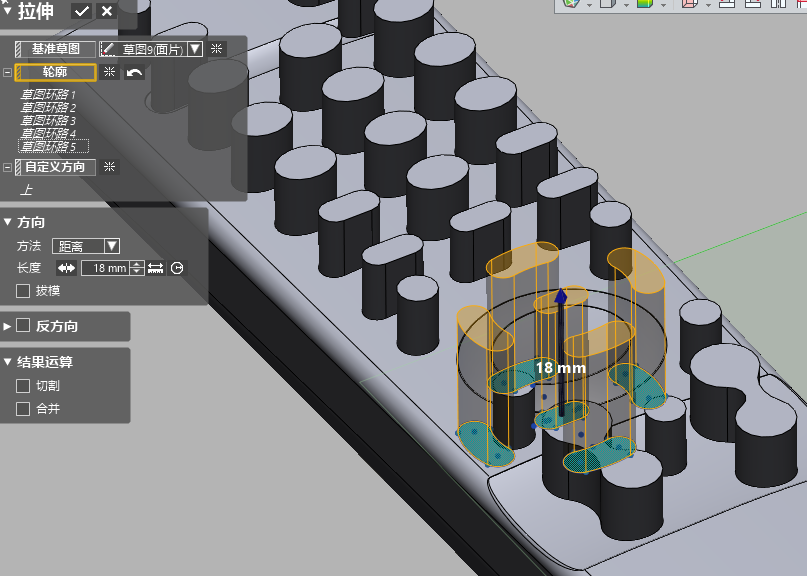

      ④ 再次使用拉伸创建突起区域的按钮特征，这里不要点‘合并’。

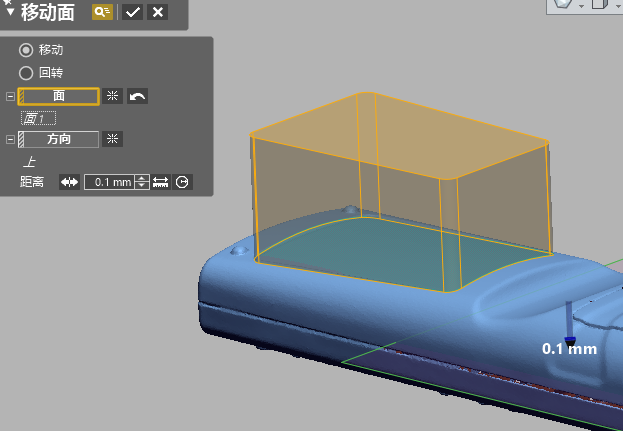

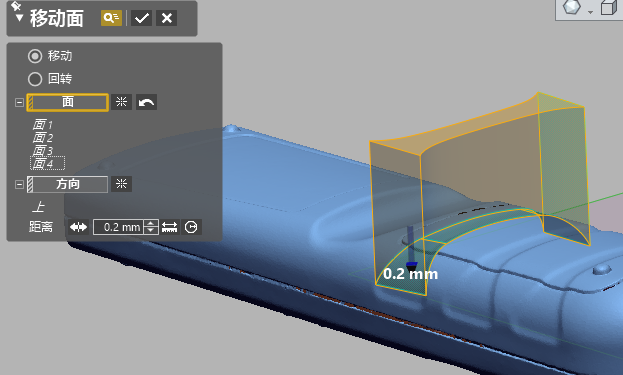

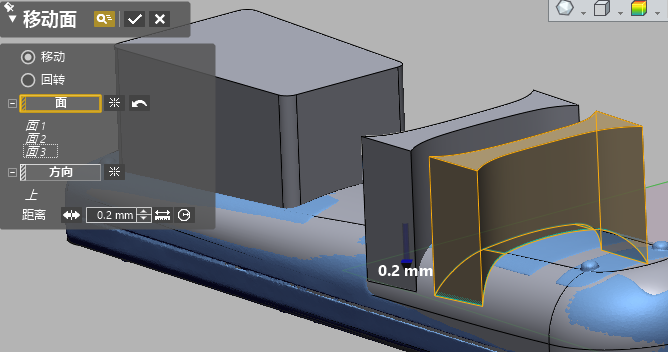

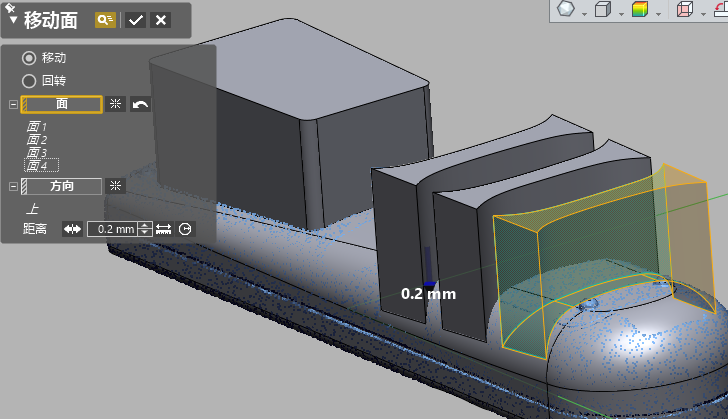

       ⑤ 使用移动面命令，依次对4个拉伸体下表面进行延伸。





       ⑥ 使用布尔切割命令，以拉伸体为工具，在遥控器背面创建凹槽特征。

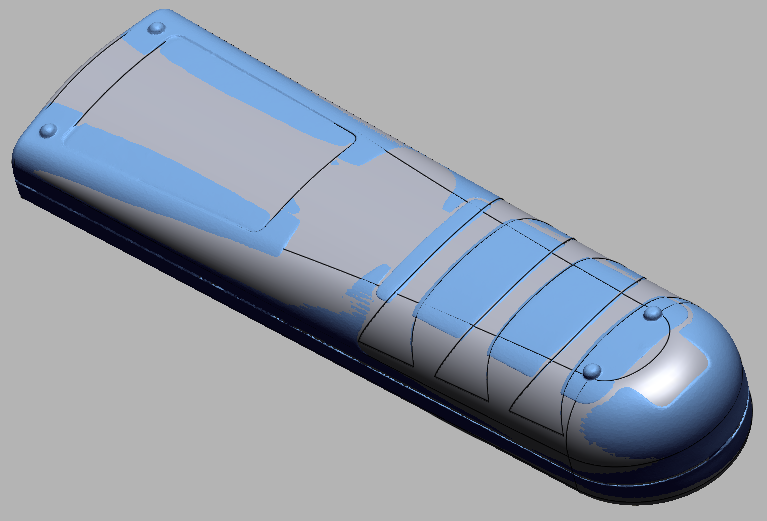

       ⑦ 根据体偏差分析，对第⑤步的拉伸体底面偏移距离进行修正。

背面方槽和H型槽特征重构操作视频
