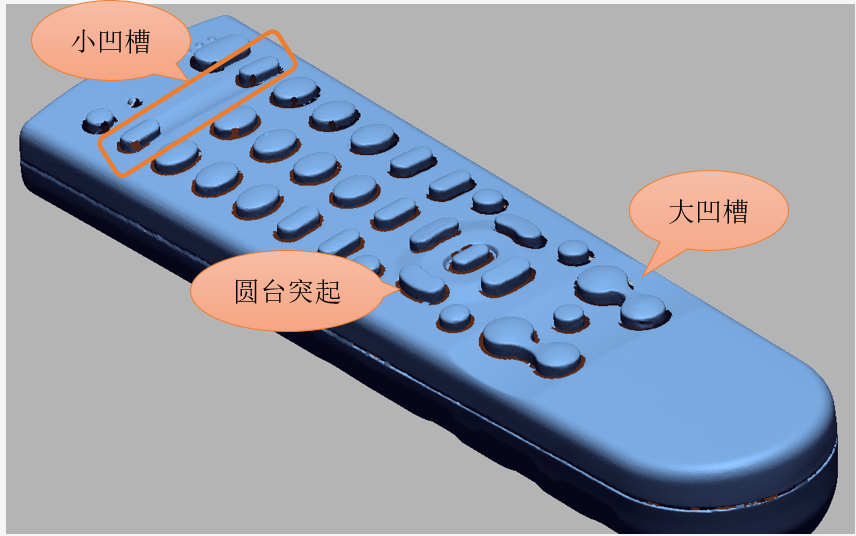

遥控器顶面有2个曲面凹槽和1个圆台形突起特征。这节课，我们先来创建小凹槽特征。

通常，像这样的特征，都是先提取出领域，接着使用“面片拟合”或是“放样向导”创建出曲面，再用曲面修剪实体得到。但在这个例子里，小凹槽的面片信息不全，拟合出的曲面缺少两侧特征。因此，常规方法不适用。

这里我们需要转换一下思路。可以先通过扫描，获取小凹槽的底部轮廓。接着画出端面草图，进行拉伸。将拉伸面和扫描面求交，得到一个曲面组。最后，用这个曲面组去修剪遥控器主体，即可得到小凹槽特征。

• 重构思路

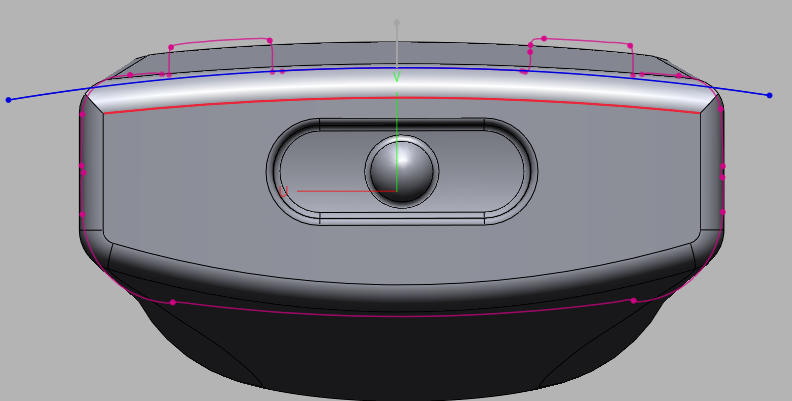

① 以右视面为草绘面，提取小凹槽截面轮廓曲线。

       ② 使用曲面偏移命令，以0为距离，提取遥控器实体顶面。

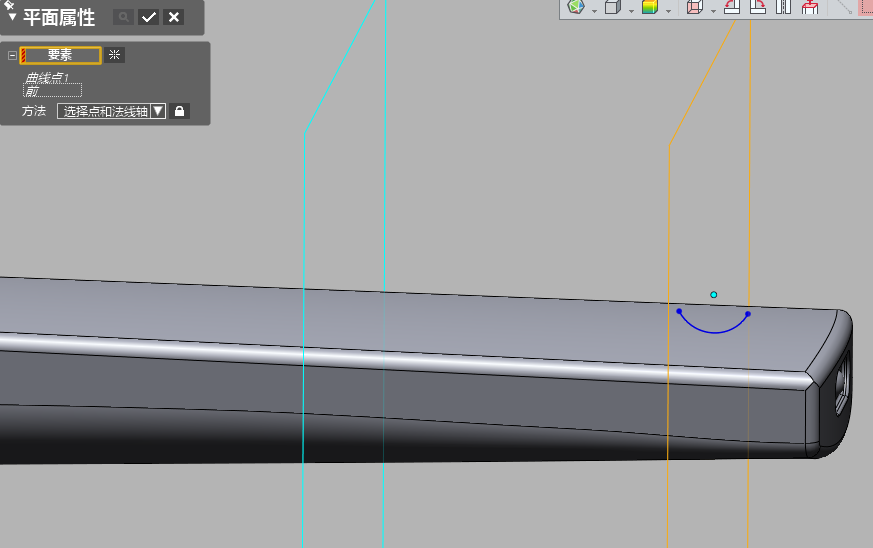

 ③ 平行于前视面，并过小凹槽轮廓曲线的圆心创建一个基准面。

  ④ 以新建基准面为草绘面，提取小凹槽纵向轮廓曲线。

  ⑤ 扫描创建曲面1。

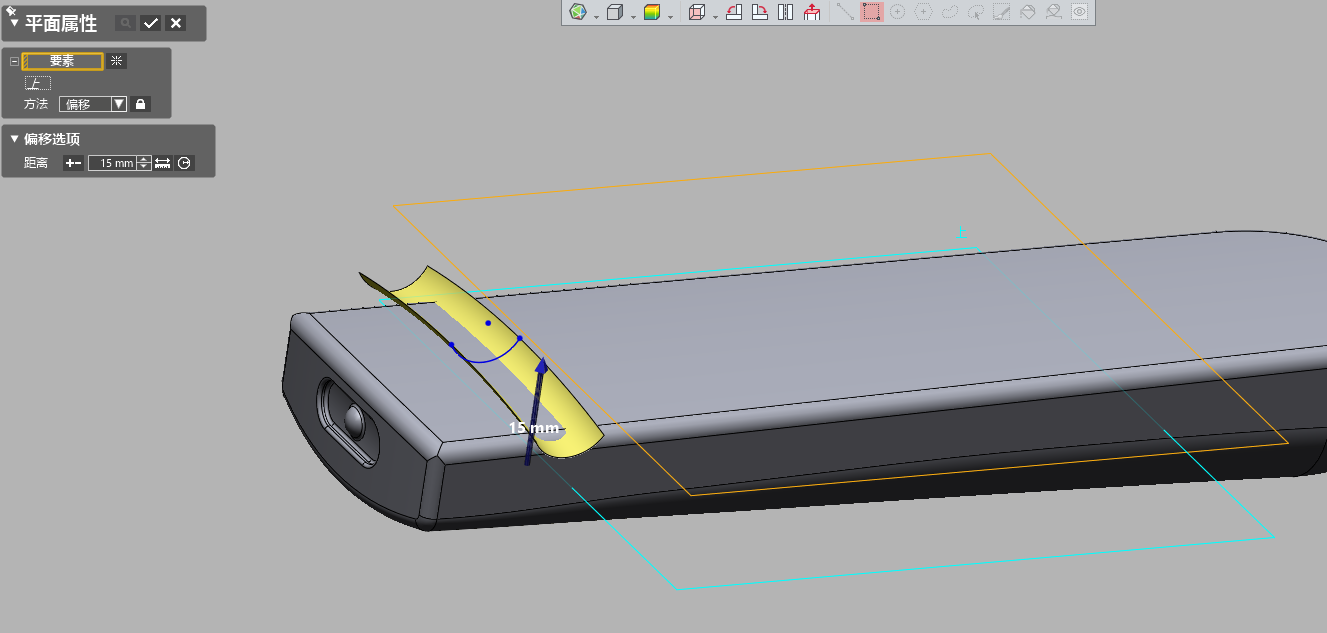

  ⑥ 以上视面为基准，往遥控器顶面外侧创建新基准面。

  ⑦ 在新基准面上创建小凹槽的端面轮廓草图。

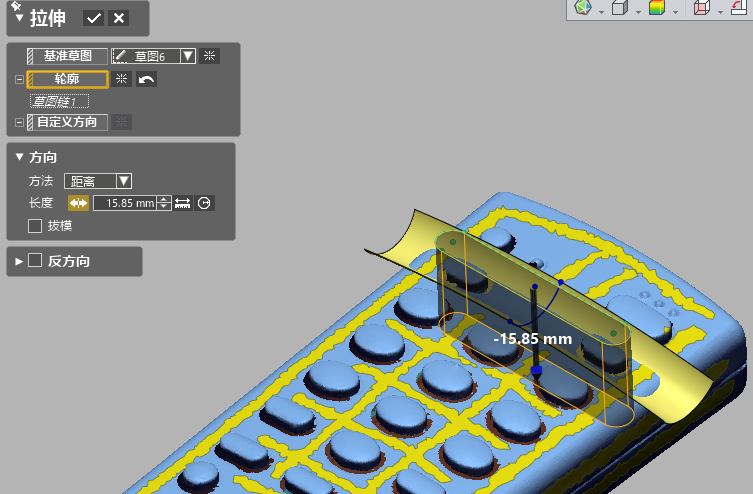

  ⑧ 拉伸创建曲面2。

  ⑨ 修剪、合并曲面1和2。

  ⑩ 曲面切割实体，得到小凹槽特征。

 11 根据体偏差分析，对特征进行修正。

顶面小凹槽特征重构操作视频
