遥控器背面边线上的圆角半径是变化的，所以这里，需要我们使用一个新的建模命令——可变圆角。

可变圆角创建的原理，是在边线要素上添加一些特征点，设置这些点所在位置的圆角半径。可变圆角特征点位置需要反复进行调试，创建好的圆角轮廓线应该光顺、美观。

• 重构思路

1）灯槽特征重构

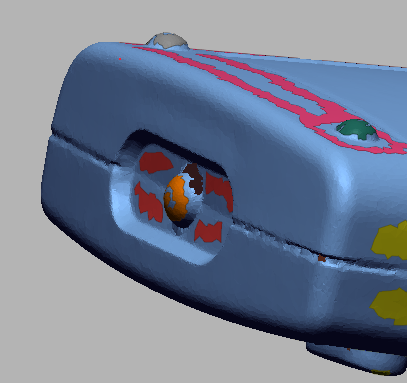

① 手动在灯槽位置提取出凹槽底部领域和球状突起领域。

       ② 以前视面为基准，往遥控器前侧面外侧创建新基准面。

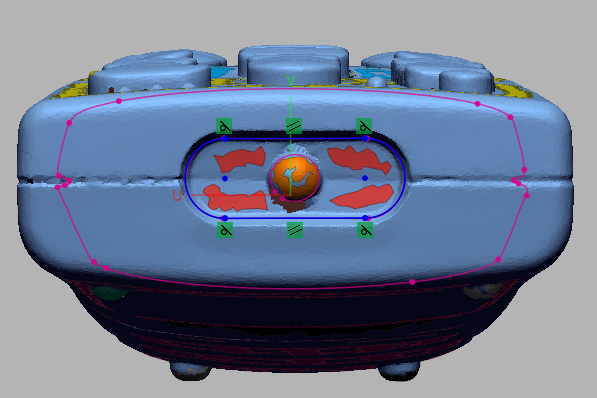

   ③ 在新基准面上创建灯槽轮廓草图。

   ④ 采用‘到领域’的方式，切割拉伸出凹槽特征。

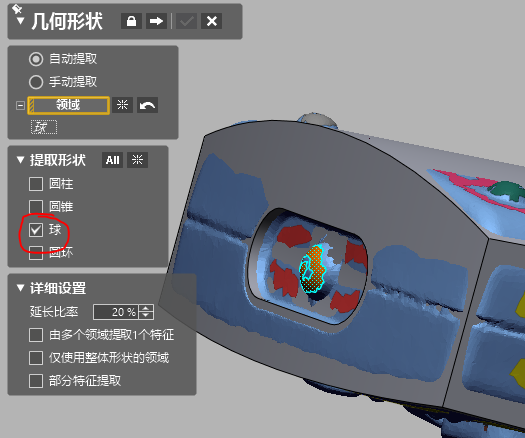

 ⑤ 使用基础实体命令提取出球体特征。

 ⑥ 布尔合并球体和主体特征。

 2）主体圆角特征重构

 ① 以2.5为半径，在遥控器底面边线处创建圆角。

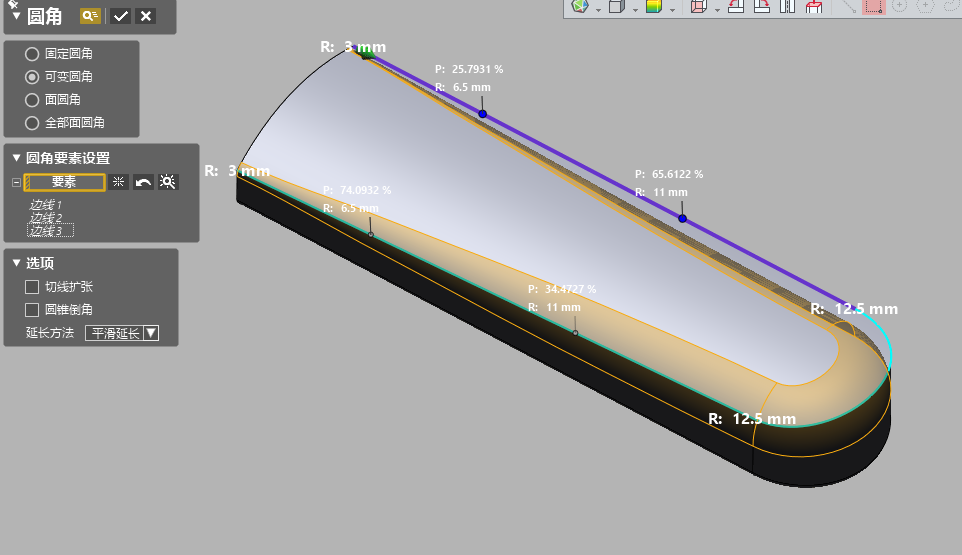

 ② 在遥控器顶面边线处创建可变半径圆角。变半径点和对应的半径值如下图所示。

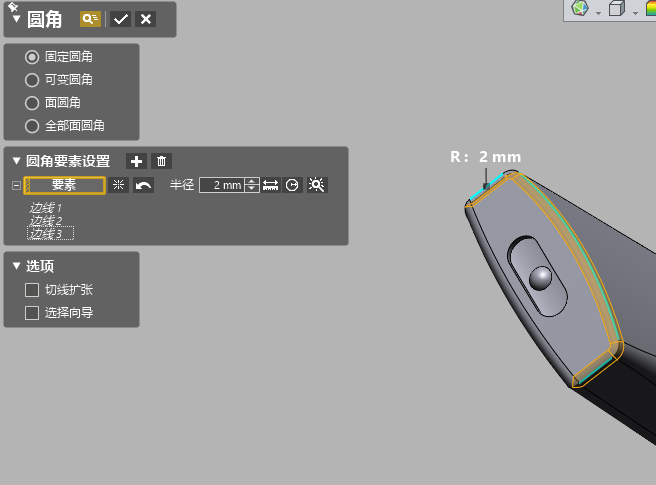

 ③ 以2为半径，在遥控器前侧面边线处创建圆角。

      ④ 以0.5为半径，在凹槽边线处创建圆角。

  3）根据体偏差分析，对特征进行修正。

灯槽和主体圆角特征重构操作视频
