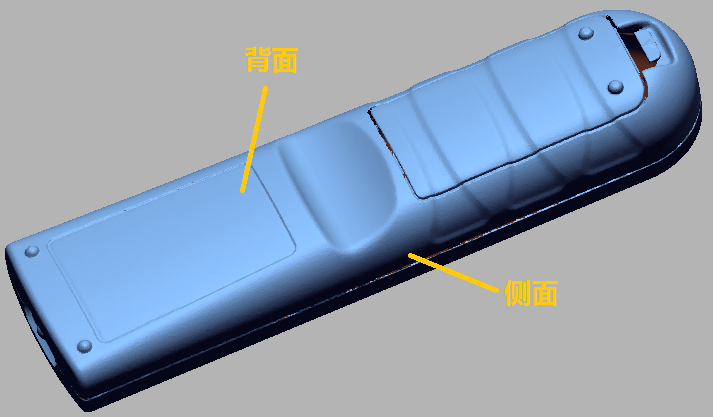

主体特征由顶面、背面和侧面3部分组成。其中，侧面为直纹面，可以通过获取轮廓截面草图，并进行拉伸得到。顶面和背面则是2张不规则的曲面，需要手动进行领域的提取后，通过“面片拟合”命令创建。



• 重构思路

1）侧面重构

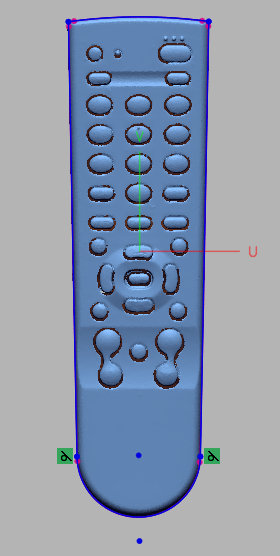

① 提取侧面轮廓草图。

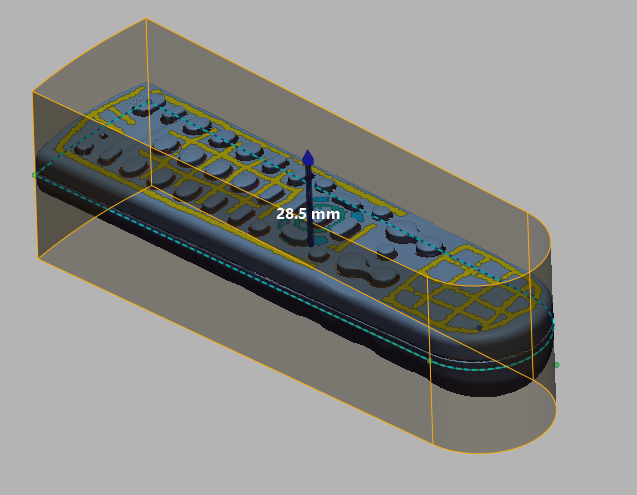

② 拉伸出侧面曲面。

2）顶面、底面重构

① 手动提取顶面及底面领域。

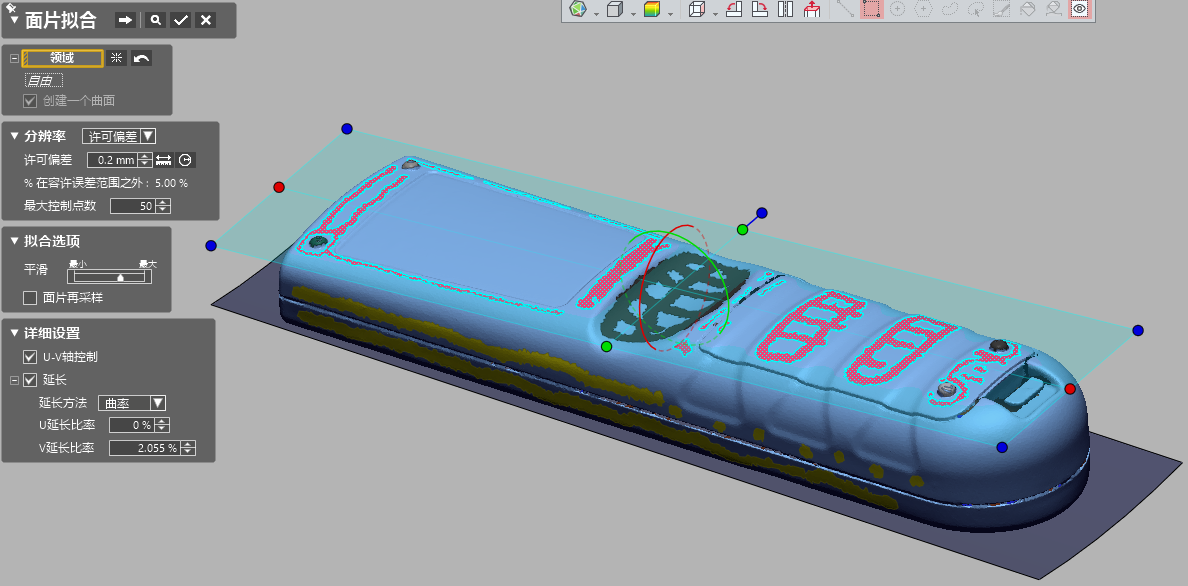

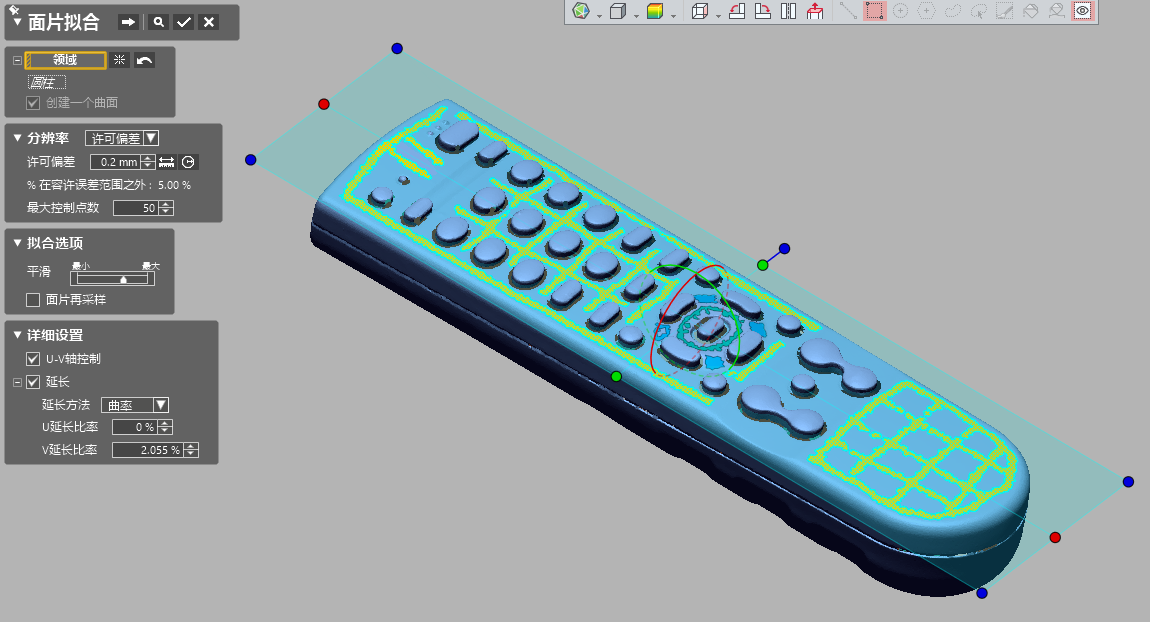

② 通过面片拟合创建出顶面及底面曲面。

3）曲面修剪、合并

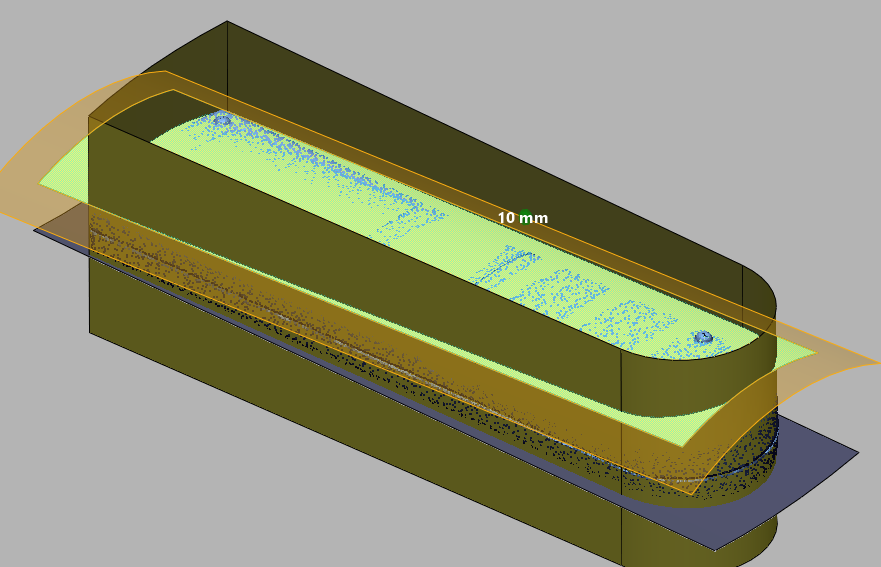

① 适当进行曲面延长，使面面相交。

② 修剪、合并曲面。

  4）根据体偏差分析，对特征进行修正。

主体特征重构视频
