叶片的主体结构均为曲面，它的前后侧面是2张自由曲面。

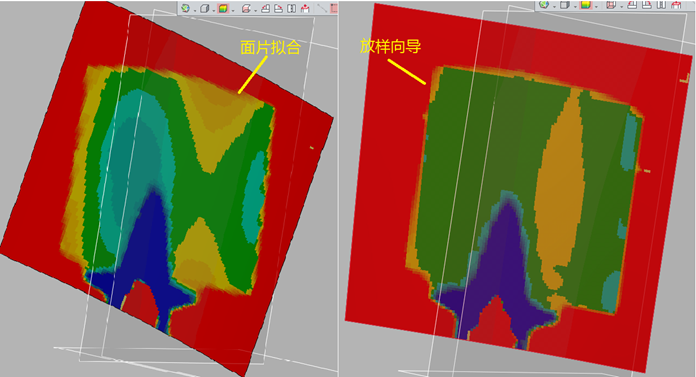

除了面片拟合之外，这里要引入一个新的曲面重构命令——放样向导。下面的两张图是同一个领域面，分别使用面片拟合和放样向导时，曲面的不同成形效果。

在这个案例里，放样向导创建的前侧面比拟合出的曲面精度要高。但在别的场合下，情况可能刚好相反。通常来说，相比面片拟合，放样向导创建的曲面更为规整，曲面大小、角度可控性更强。所以，具体的操作过程中，大家可以通过对比两者的成面效果，选择最佳的建面方案。

另外，由于组成叶片特征的曲面较多，所以在进行曲面间的修剪、合并时，要特别注意操作的顺序，理清建模的思路。

• 重构思路

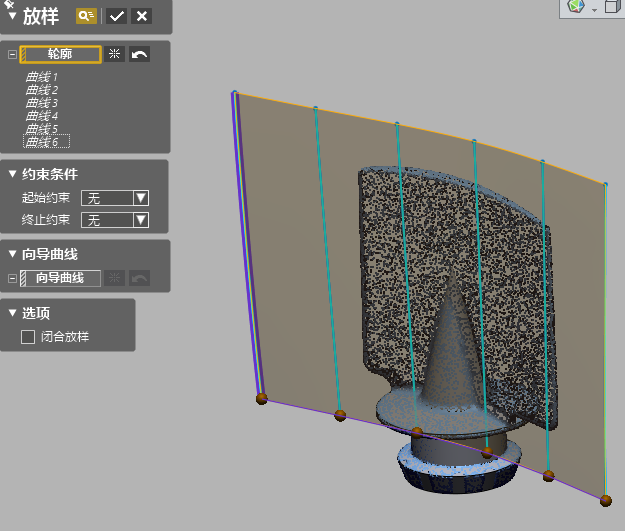

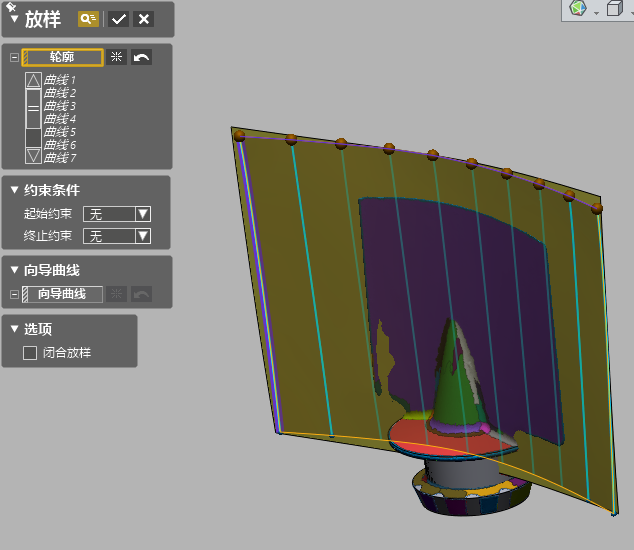

1）前后侧面重构——以放样向导的方式，创建前、后侧面。

2）侧面轮廓曲面重构

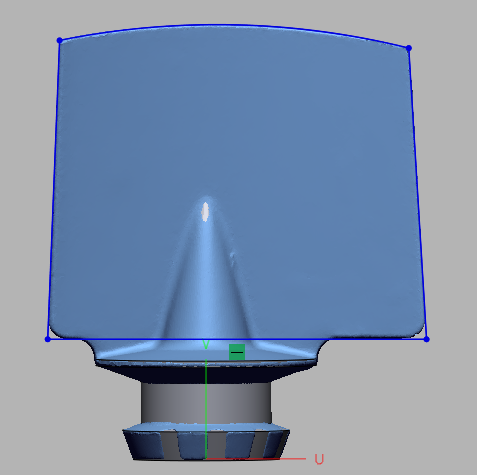

① 以前视面为草绘面，描绘侧面轮廓草图。

② 双向拉伸出侧面曲面。

3）底部曲面重构

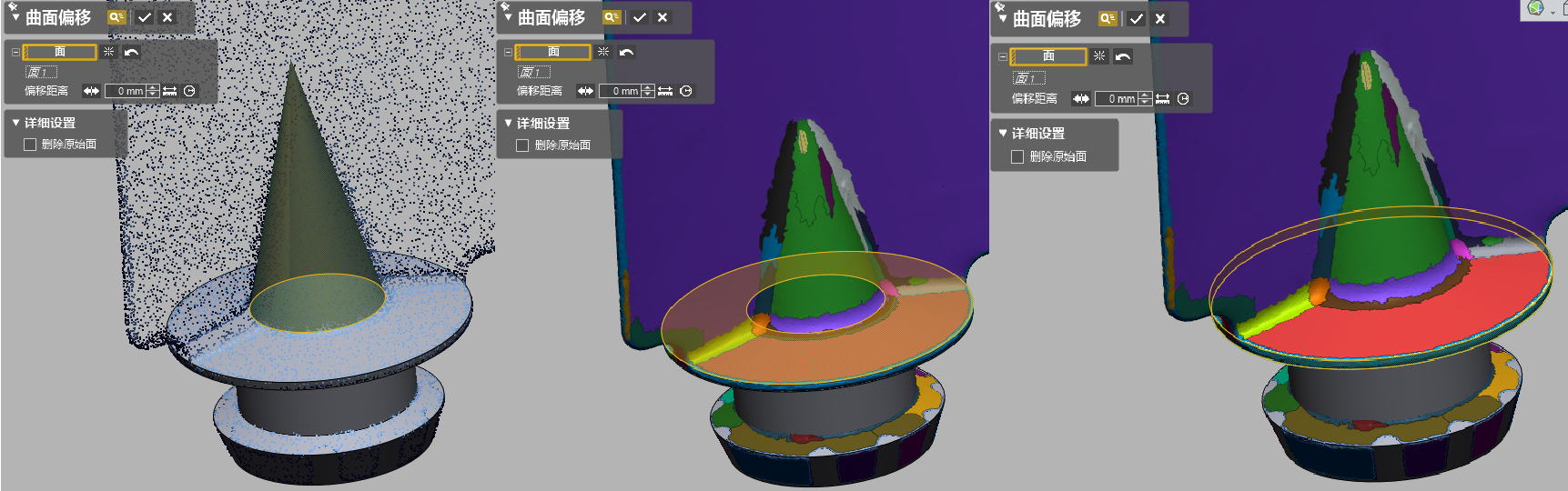

① 使用曲面偏移命令，复制提取出轮轴和叶片交叠处的曲面。

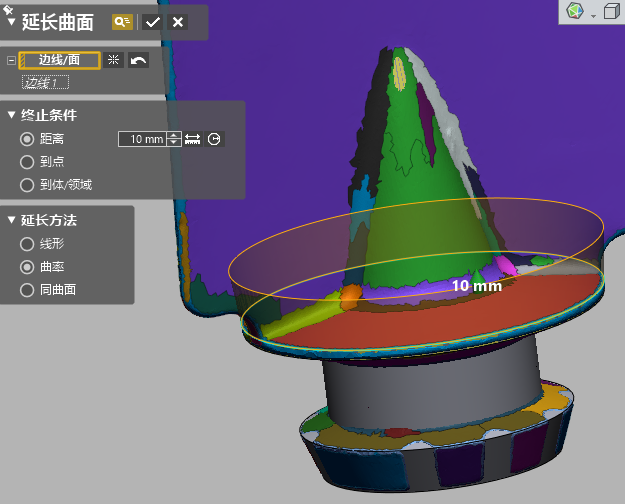

② 延长轮轴转盘的小侧面。

4）曲面修剪、合并

5）根据体偏差分析，对特征进行修正。

叶片特征重构视频
