Geomagic Design X中的对齐是一种依据设计意图，快速、准确地将面片与三维坐标系对齐的工具。

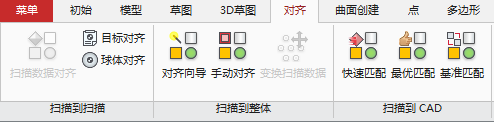

对齐阶段包括扫描到扫描、扫描到整体和扫描到CAD3个操作组。

1)  扫描到扫描操作组——可以将“点云”对齐到另外一片扫描数据。一般这个步骤我们不会放到DesignX里进行操作。

2）扫描到整体操作组——可以将“点云”对齐到世界坐标系。它的下面有3个子命令。

① 对齐向导——可以自动生成并选择模型的局部坐标系，之后以这个局部坐标系与世界坐标系对齐。这个命令只有在划分了领域组后才能激活。

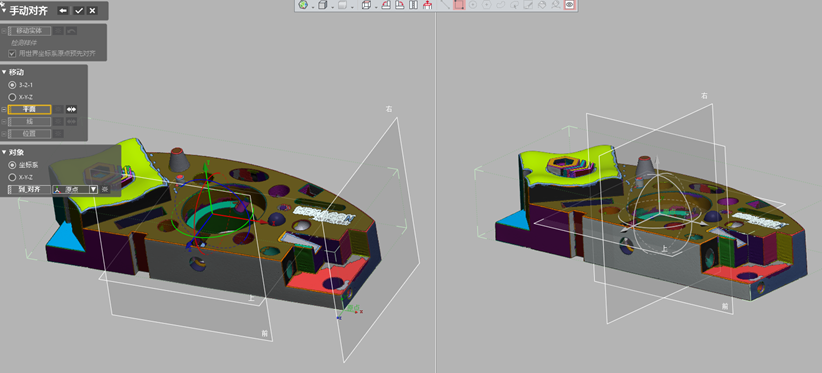

② 手动对齐——可以通过定义扫描模型中的基准特征或选择“点云”领域，与世界坐标系中的坐标轴或坐标平面匹配。

一般我们都是通过手动方式来对齐点云。

③ 变换扫描数据——可以通过移动鼠标或修改参数来移动、旋转或缩放面片或者点云。

3）扫描到CAD操作组——可以实现将“点云”对齐到CAD数据的目的。这个操作我们一般会放到Control X中进行
