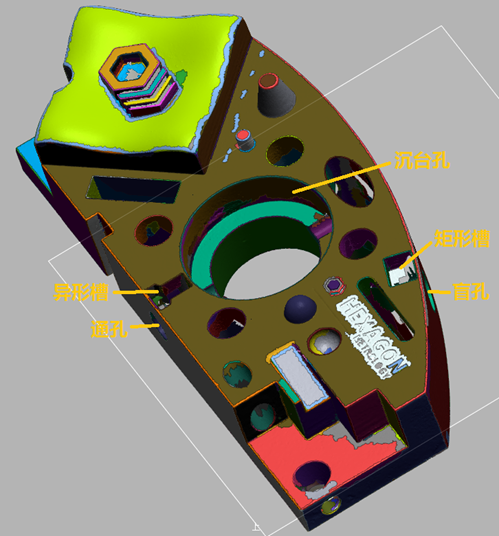

基体上表面有1个沉台孔、2个异形槽，前侧面有1个通孔，后侧面有1个埋头孔。

在进行孔、槽特征重构时，最大的困难就是截面轮廓不完整。由于孔、槽的主体结构都在模型内部。扫描时，受设备限制，往往获取不到完整的表面信息。这时候，我们就需要搭配实物来进行尺寸和结构的补缺。

• 重构思路

① 提取出基体表面的孔、槽轮廓草图。

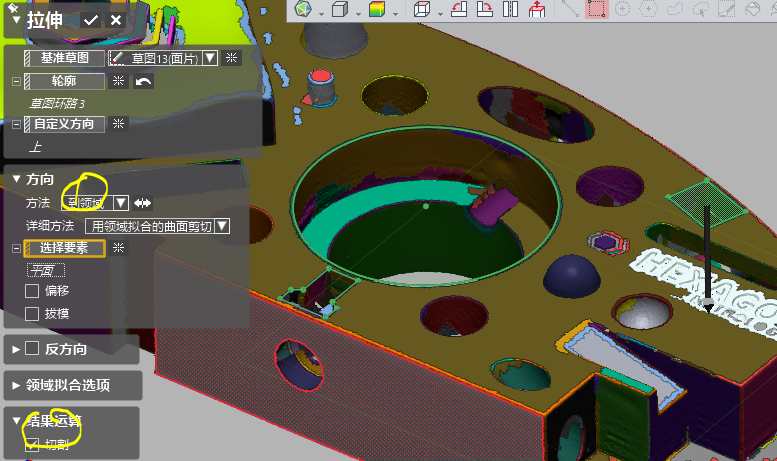

② 以‘到领域’的方式，切割出大孔特征。

③ 以‘到领域’的方式，切割出矩形槽特征。

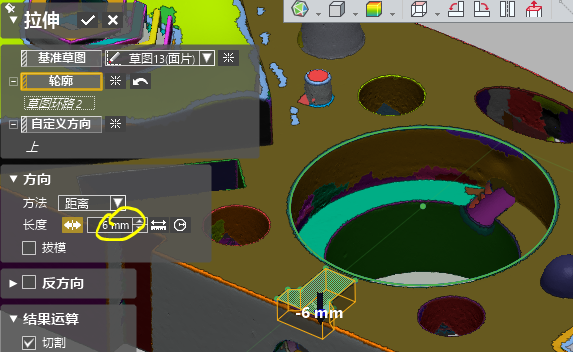

④ 测量异形槽深度，切割出槽特征。

⑤ 根据体偏差分析，对特征进行修正。

基体表面孔槽特征重构视频
