切口槽特征重构涉及到2个关键技术点。

首先，当我们把鼠标移到组成切口的3张平面上时，前、后侧面上的领域，系统都自动识别为平面。但斜面的领域，系统却显示为圆柱。这是因为系统在进行自动领域划分时，把面四周的圆角也归结到面区域里去了。这样的领域是需要我们进行重新编辑的。

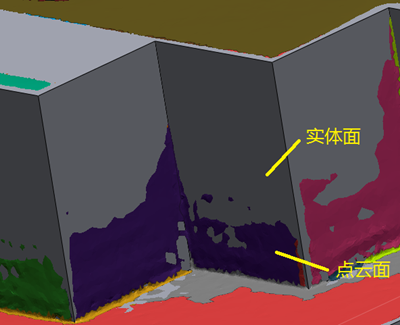

其次，在实体上创建槽状缺口，我们可以使用曲面组切割实体的方法来实现。但是，观察点云和已建成的基体实体，缺口槽后侧面位置的点云和实体表面出现了位置偏差。说明，在最开始做台阶的时候，我们取的用来做草图轮廓的截面线和现在整块领域拟合出的平面，有误差。如果直接使用点云面作后侧面，切割基体可能会失败。

所以，这里我们应该换成基体上的侧面来做后侧面。

最后，在提取平面领域时，我们还要接触到一个专门用于曲面特征提取的—基础曲面命令。

• 重构思路

① 使用领域命令下的分割操作，对切口槽顶面斜面领域进行编辑。

② 使用基础曲面命令，提取切口槽斜面和前侧面。

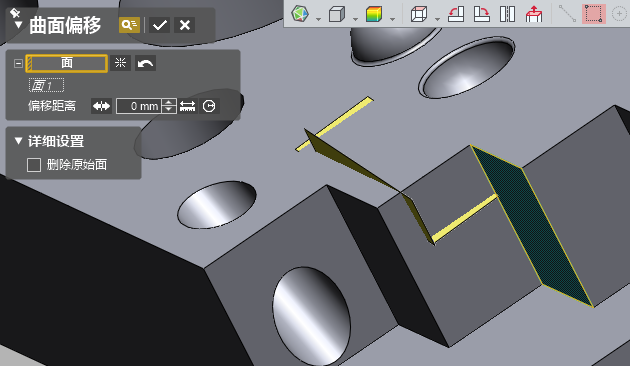

③ 使用曲面偏移命令，以0为距离，提取切口槽后侧面。

④ 使用延长曲面命令，以同曲面的方式对3张提取面的边线进行延长，使其均超出实体边界。

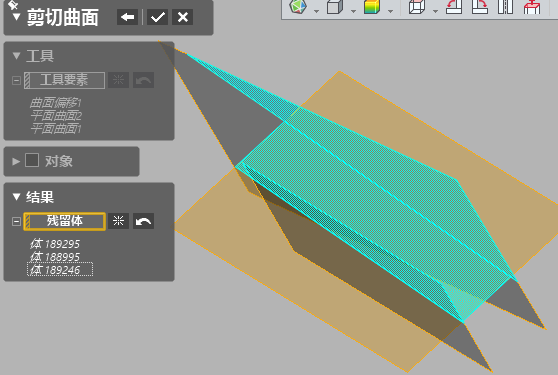

⑤ 使用剪切曲面命令，将曲面相互修剪、合并出切口轮廓。

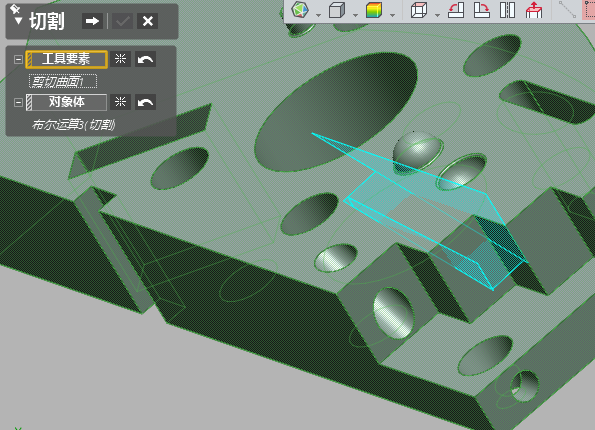

⑥ 使用切割命令，用处理好的曲面组去修剪实体，创建出切口槽特征。

⑦ 根据体偏差分析，对特征进行修正。

切口槽特征重构视频
