Geomagic Design X是由美国Geomagic公司开发的一款逆向工程软件。它结合了基于历史树的CAD数模和三维扫描数据处理技术，能创建出可编辑的CAD模型，并能与现有的主流CAD软件兼容，是业界公认的功能最全面的逆向工程软件。

软件由9个基本模块组成。这9个模块分别是初始、模型、草图、3D草图、对齐、曲面创建、点、多边形和领域。

• Geomagic Design X模块

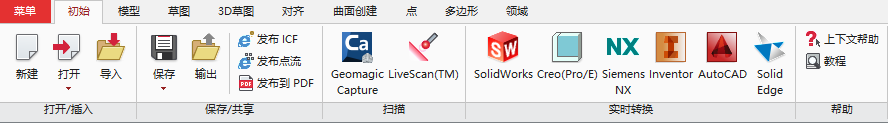

1）初始——给操作人员提供基础的操作环境。

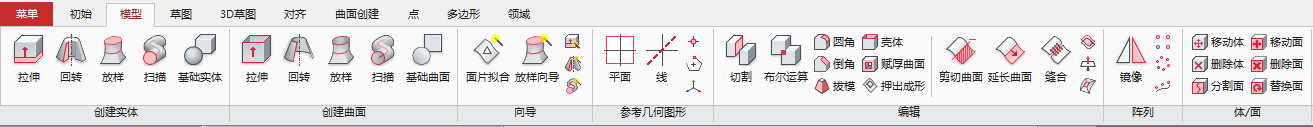

2）模型——对实体模型或曲面进行编辑与修改。

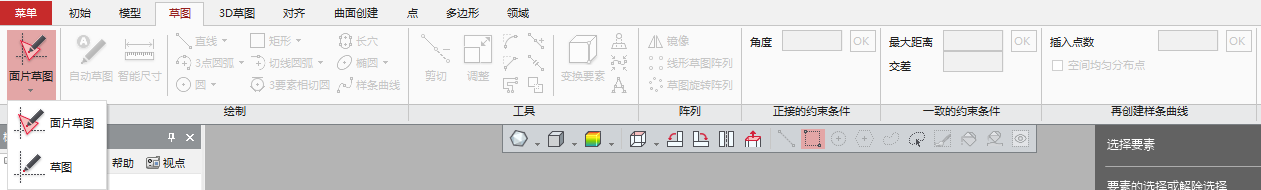

3）草图——对草图进行绘制，有‘草图’和‘面片草图’两种操作形式。

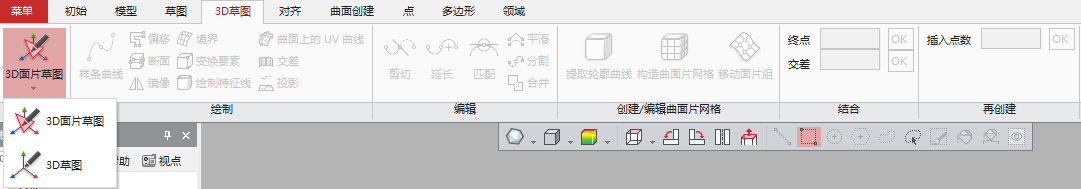

4）3D草图——绘制3D草图，有‘3D草图’和‘3D面片草图’两种操作形式。

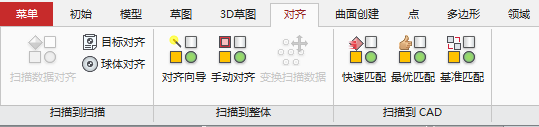

5）对齐——用于将模型数据进行坐标系的对齐。

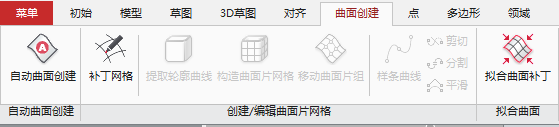

6）曲面创建——通过提取轮廓线、构造曲面网格，从而拟合出光顺、精确的NURBS曲面。

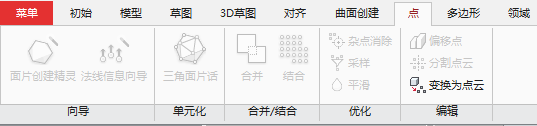

7) 点——对导入的点云数据进行处理，并封闭成面片数据。

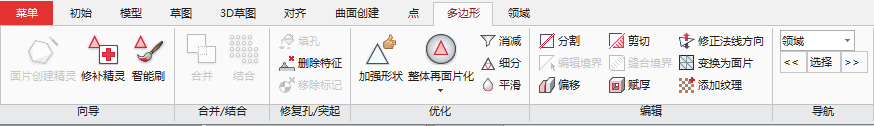

8）多边形——对多边形数据模型进行表面光顺及优化处理，并消除错误的三角面片，提高后续拟合曲面的质量。

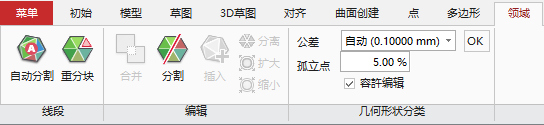

9）领域——根据数据的曲率和特征将面片划分为不同的几何领域。

曲面创建模块下的命令多用于高阶曲面重构；点和多边形模块则用于扫描数据处理，一般不在Design X中进行。

• Geomagic Design X工作界面介绍

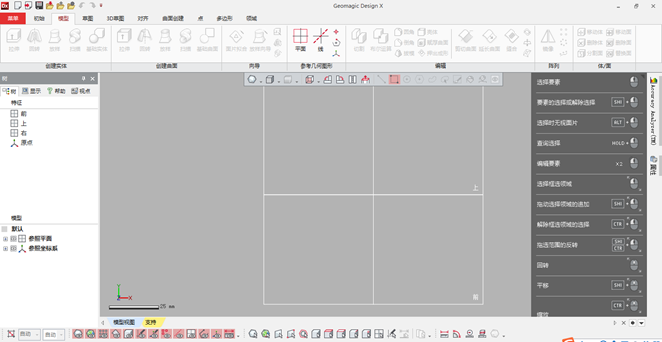

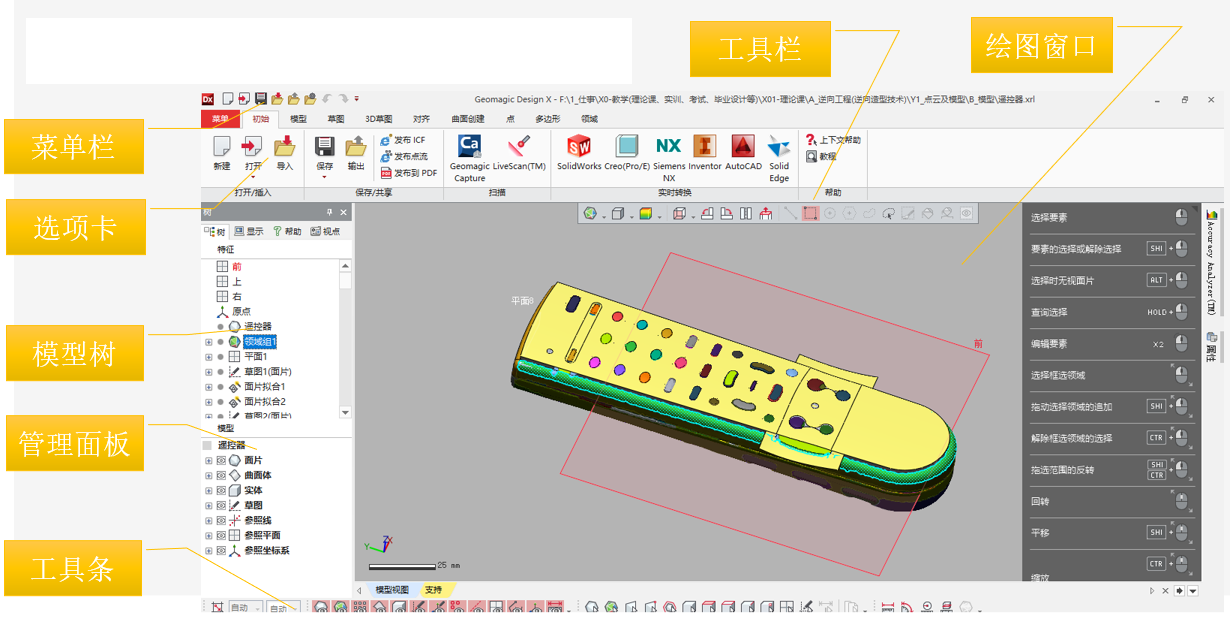

Design X的主界面由菜单栏、命令选项卡、模型树、顶部和底部工具条、绘图区域几大部分组成。

Design X在绘图区域左侧还有一个独特的管理面板，可以将绘图区域中的特征按照类型分组罗列出来。

• 鼠标操作及热键

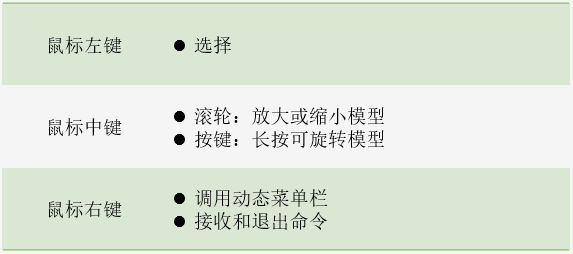

Design X允许操作者根据喜欢的CAD软件操作方式设置鼠标热键。比如我们可以根据UG NX的操作习惯，设置单击鼠标左键为选择；滚动鼠标中键为放大、缩小模型；按住鼠标中键转动模型；单击鼠标右键则可调用动态菜单栏或是接收、退出命令。

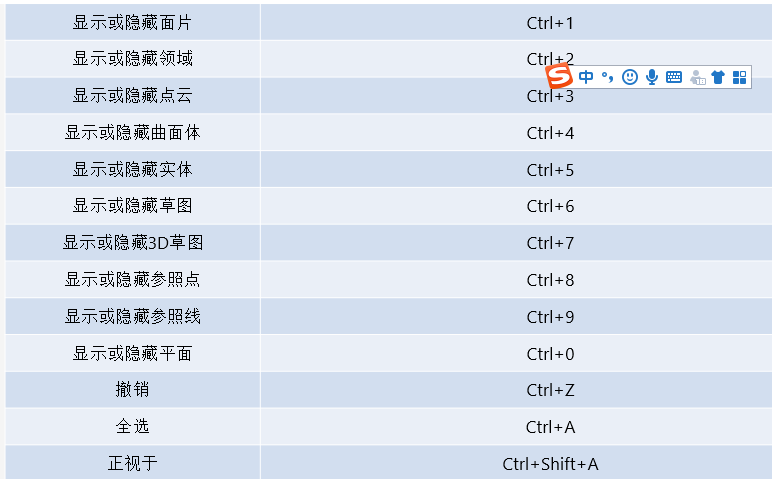

Design X中，按住Ctrl键+数字，可以在绘图区域中隐藏响应的特征。按住Ctrl键+Z，可以取消上步操作；按住Ctrl键+A，则是全选。按住Ctrl+Shift键+A可以在最近的角度正视模型。
