飞边特征重构
上一节
下一节

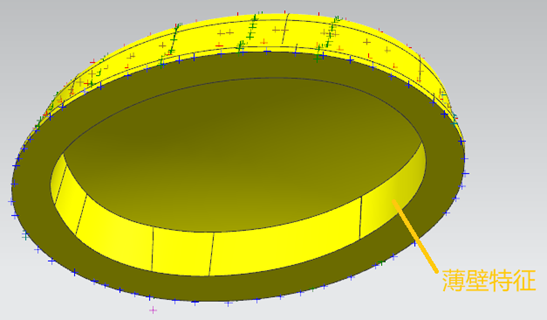

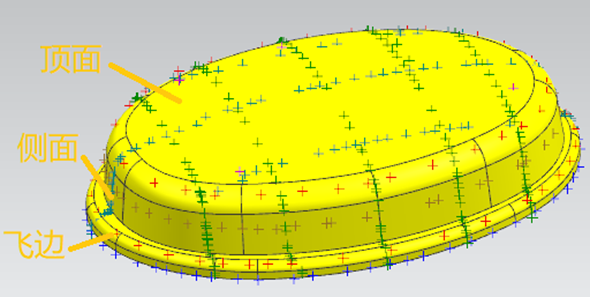

灯罩是一个薄壁体，大体可以分为飞边、侧面和顶面3部分。
重构思路

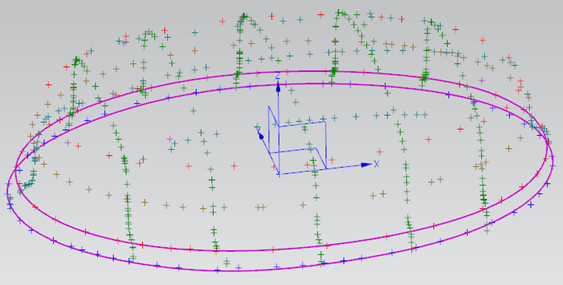

① 根据飞边位置的点云，取点绘制出竖直面的上、下轮廓边线。

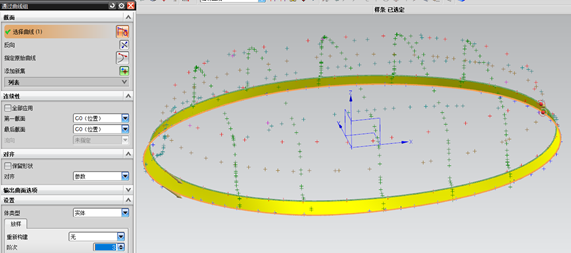

② 使用放样创建竖直面。

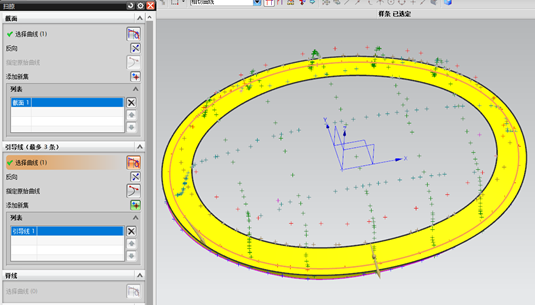

③ 扫掠创建斜面。

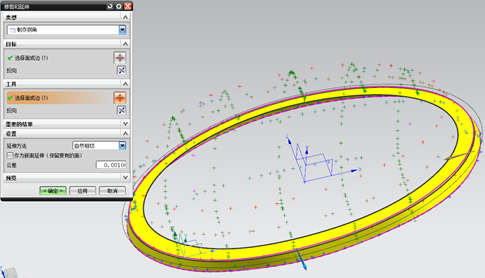

④ 通过制作拐角命令，实现曲面的修剪和合并。
飞边特征重构视频
