• 重构思路

1）连接柱特征重构

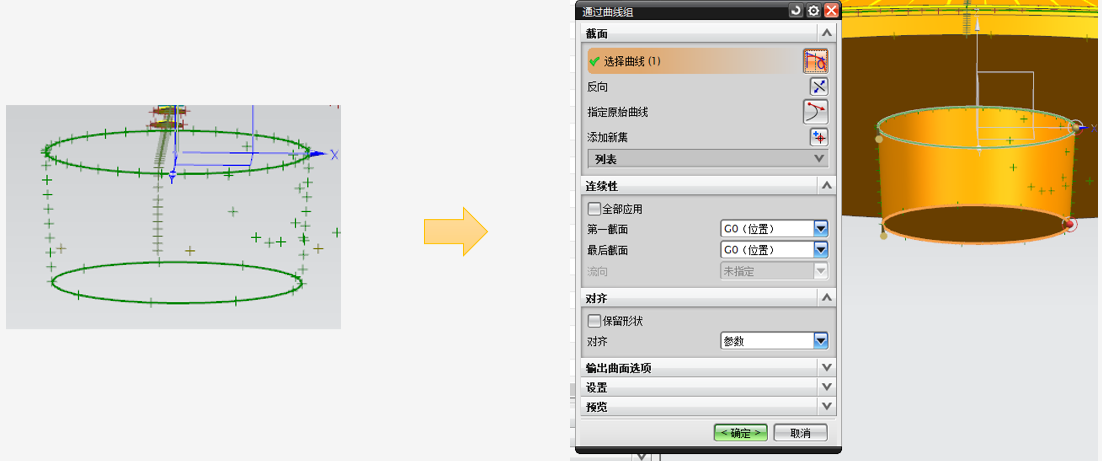

连接柱点云是一个典型的放样特征。可以通过绘制出它的上、下截面轮廓圆，使用“通过曲线组”命令创建得到。

2）凳腿特征重构

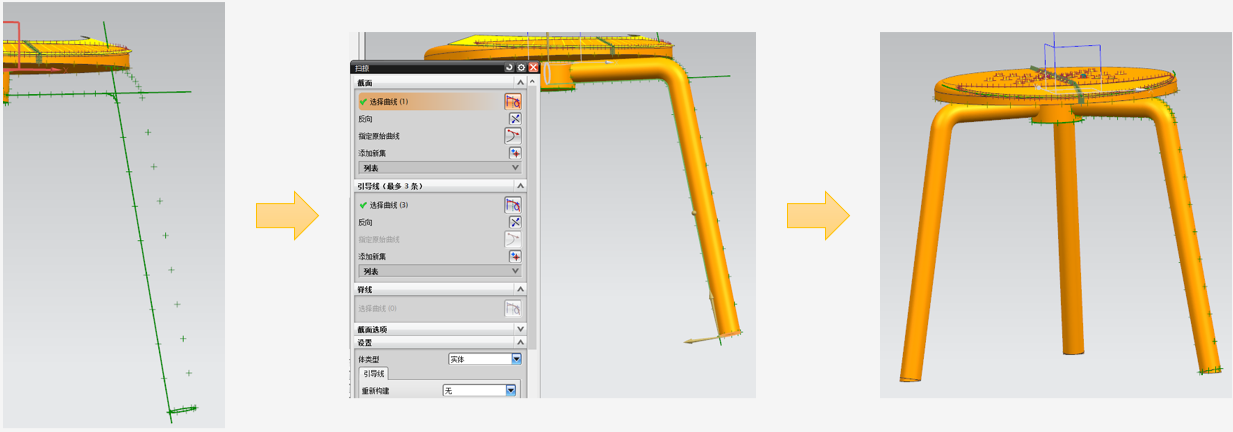

凳子共有3个凳腿。打点者给出了其中1个的截面和外轮廓点云。提示我们使用扫掠创建单个特征，并阵列出余下的特征。

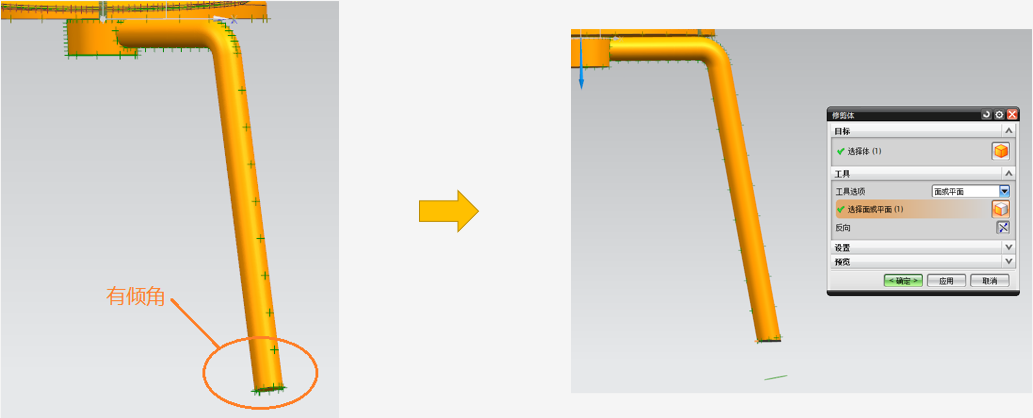

凳腿的逆向重构，在操作过程中有一个难点。特征在扫掠成形时，截面始终是垂直于引导线的。这就会造成创建出的凳腿，在终端位置与水平面存在一定角度。所以，我们在完成凳腿的扫掠后，还需要对它的终端位置进行修正。
