小突起特征重构
上一节
下一节
重构思路

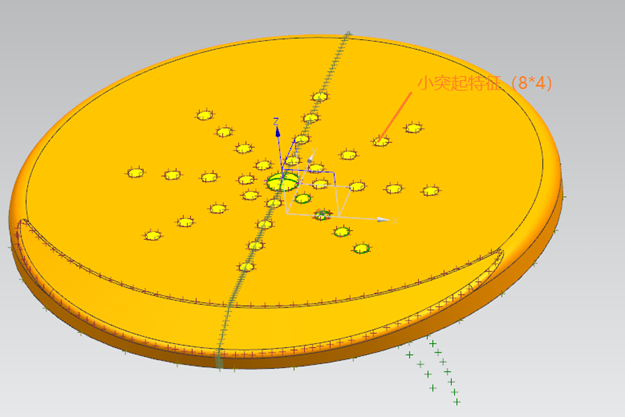

小突起的点云以环形阵列的方式，均布在“凳面”上。共8组、每组4个。

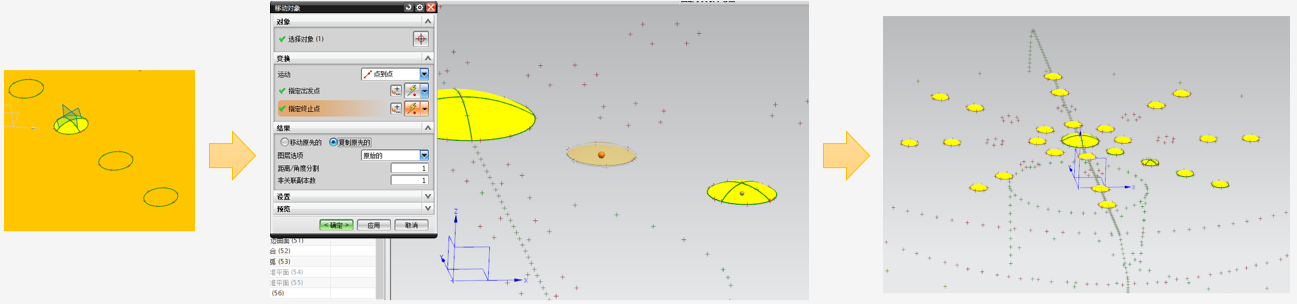

打点者给出了我们其中一个小突起顶面的走向轮廓点。所以这里，我们可以先创建出单个小突起特征。然后，复制、阵列出余下的特征。
小突起特征重构视频
