• 重构思路

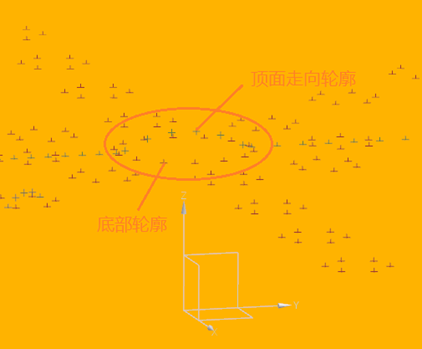

大突起部分的点云给出了突起的底部轮廓和顶面的走向轮廓。其中，提示顶面走向轮廓的点是落在YOZ基准面上的。

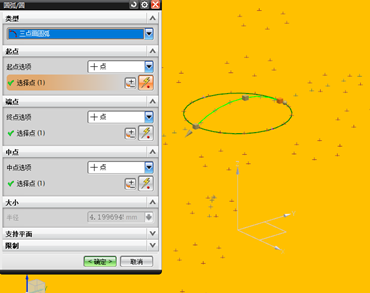

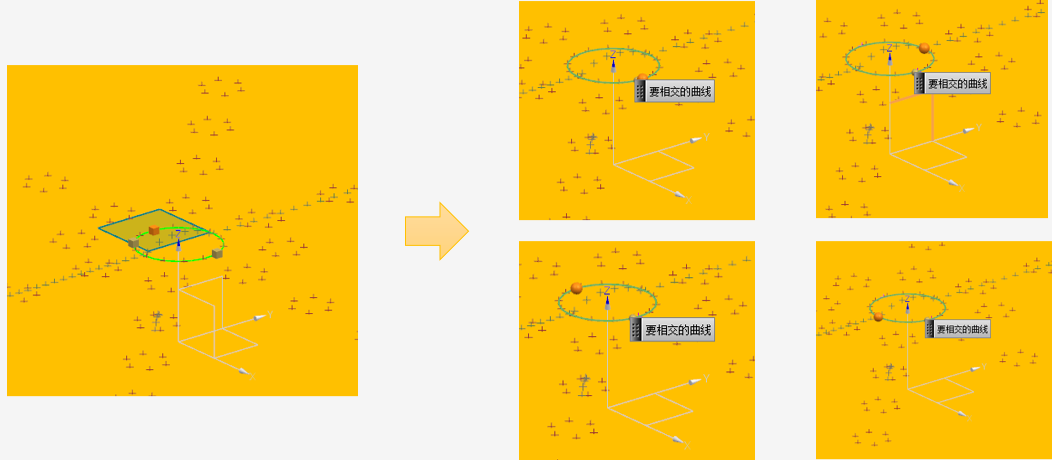

① 绘制出“大突起”的底部轮廓圆，并作出它和XOZ、YOZ基准面的4个交点。

② 连接YOZ基准面上的2个交点和1个特征点，画出第1条轮廓弧。

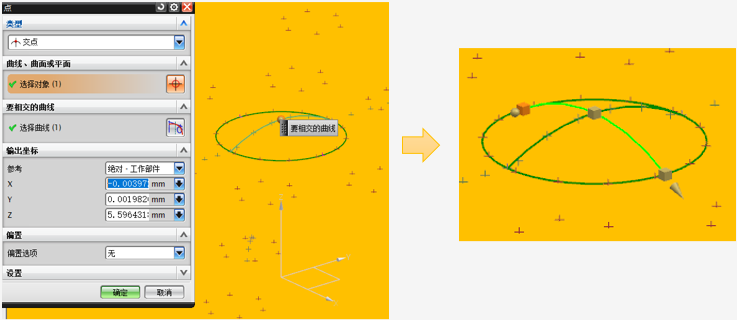

③ 做轮廓弧和XOZ基准面的交点，并连接XOZ面上的另2个交点做出第2条轮廓弧。这样可以保证两条弧线在最高点相交，且两端落在底部圆轮廓上。

④ 使用通过曲线组命令，利用这2条弧线的交点，构建出大突起的弧面。

⑤ 采用N边曲面创建大突起底面。

⑥ 缝合所有曲面，创建特征。

大突起特征重构视频
